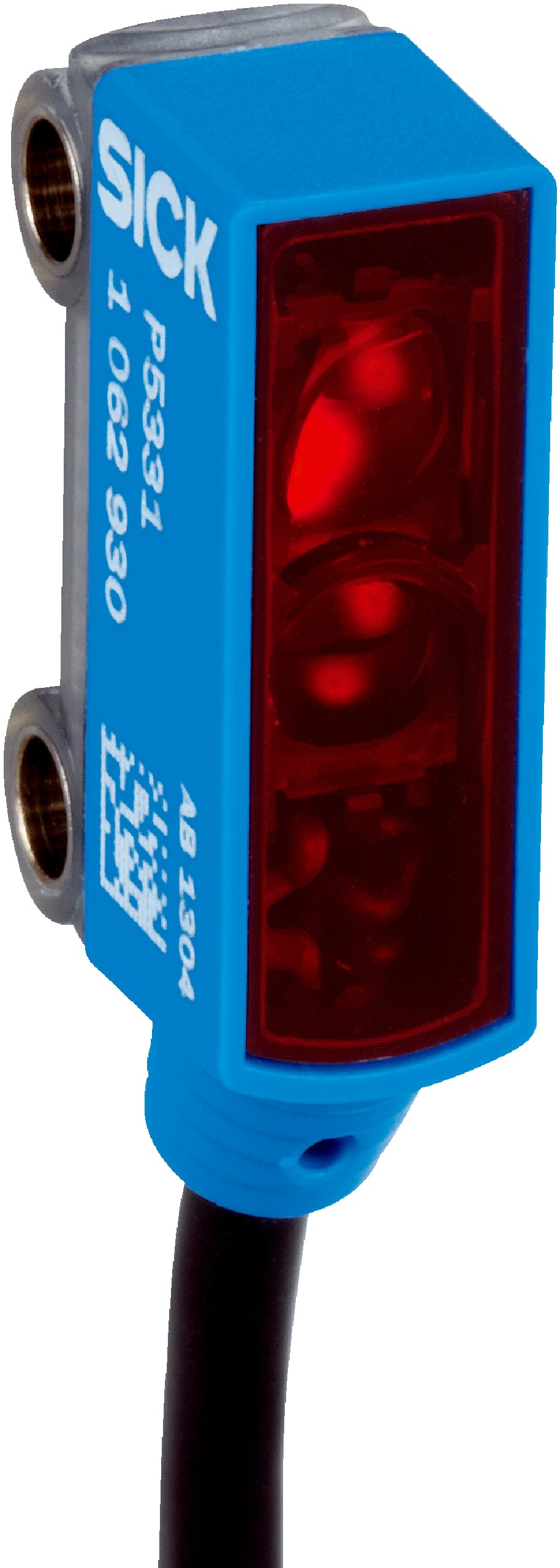

光电传感器WL2SGC-2P3234A00
| 型号: | WL2SGC-2P3234A00 | | 货号: | 1063648 | | 品牌: | SICK |
产品介绍
     产品特点 | 工作原理 | 镜反射式光电传感器 | | 工作原理详细信息 | 无反射镜最小距离（自动对准/同轴光学元件） | | 尺寸(宽 x 高 x 深) | 7.7 mm x 21.8 mm x 13.5 mm | | 外壳形状（光束出口） | 方形 | | 最大开关距离 | 0 m ... 1.2 m 1) | | 感应距离 | 0 m ... 0.55 m 1) | | 光源种类 | 可见红光 | | 光源 | PinPoint-LED 2) | | 光点尺寸（距离） | Ø 12 mm (250 mm) | | 轴长 | 640 nm | | 设置 | IO-Link | | 针脚 2 配置 | 外部输入端, 示教功能输入端, 发射器关闭输入端, 检测输出端, 逻辑输出端, 设备脏污报警输出 | | AutoAdapt | ✔ | | 特殊应用 | 检测透明物体 |
机械/电子参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | < 5 Vss 2) | | 电流消耗 | 20 mA 3) | | 开关量输出 | PNP 4) | | 开关类型 | 明/暗切换 | | 输出电流 Imax. | ≤ 50 mA | | 响应时间 | < 0.5 ms 5) | | Q 的响应时间/针脚 2 | 300 µs ... 450 µs 5) 6) | | 开关频率 | 1,000 Hz | | Q 的开关频率/针脚 2 | 1,000 Hz 6) 7) | | 连接类型 | 电缆带插头，M8，4 针, 200 mm 8) | | 导线材料 | 塑料, PVC | | 导线横截面 | 0.09 mm² | | 导线直径 | Ø 3 mm | | 保护电路 | A 9) B 10) D 11) | | 防护等级 | III | | 偏光滤镜 | ✔ | | 外壳材料 | 塑料, ABS/PC | | 材料、光学元件 | 塑料, PMMA | | 外壳防护等级 | IP67 | | 运行环境温度 | –20 ℃ ... +50 ℃ | | 仓库环境温度 | –40 ℃ ... +75 ℃ | | UL 文件编号 | NRKH.E181493 | | Q 的重复精度/针脚 2： | 150 µs |
安全技术参数 通讯接口 | 通讯接口 | IO-Link V1.1 | | 通信接口详情 | COM2 (38,4 kBaud) | | 周期时间 | 2.3 ms | | 过程数据长度 | 16 Bit | | 过程数据结构 | Bit 0 = QL1 的切换信号 Bit 1 = QL2 的切换信号 Bit 2 ～ 15 = 空 | | VendorID | 26 | | DeviceID HEX | 0x800124 | | DeviceID DEC | 8388900 |
Smart Task | Smart Task 名称 | 基本逻辑 | | 逻辑功能 | 直接 与 或 窗口 滞后 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 逆变器 | 是 | | 开关频率 | SIO Direct: 1000 Hz SIO Logic: 1000 Hz IOL: 900 Hz | | 响应时间 | SIO Direct: 300 µs ... 450 µs 1) SIO Logic: 500 µs ... 600 µs 2) IOL: 500 µs ... 900 µs 3) | | 重复精度 | SIO Direct: 150 µs 1) SIO Logic: 150 µs 2) IOL: 400 µs 3) | | 开关信号 | | | QL1 的切换信号 | 开关量输出 | | QL2 的切换信号 | 开关量输出 |
|
诊断 分类 | ECLASS 5.0 | 27270902 | | ECLASS 5.1.4 | 27270902 | | ECLASS 6.0 | 27270902 | | ECLASS 6.2 | 27270902 | | ECLASS 7.0 | 27270902 | | ECLASS 8.0 | 27270902 | | ECLASS 8.1 | 27270902 | | ECLASS 9.0 | 27270902 | | ECLASS 10.0 | 27270902 | | ECLASS 11.0 | 27270902 | | ECLASS 12.0 | 27270902 | | ETIM 5.0 | EC002717 | | ETIM 6.0 | EC002717 | | ETIM 7.0 | EC002717 | | ETIM 8.0 | EC002717 | | UNSPSC 16.0901 | 39121528 |
证书 | EU declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ | | IO-Link | ✔ | | 光生物安全性 (DIN EN 62471) 证书 | ✔ |
| |
