脉冲正弦抗扰度测试系统CST 10150DH
产品介绍
脉冲正弦抗扰度测试系统CST 10150DH采用一体化设计，内置集成信号发生器、RF功率放大器及RF功率表。各设备可以独立使用，可选外置功率放大器。CST 10150DH是一个基于PC软件控制的测试系统，可进行全自动校准和测试，可以极大的提高系统的可扩展性及效率。测试结果可以保存、打印以及在公司内部共享使用。测试频率范围100KHz ～ 100 MHz, 满足ISO 7637-4等标准要求。 特点： > 一体化设计内置集成信号发生器、RF功率放大器及RF功率表; > 标准测试程序; > USB接口，用于PC远程控制; 信号发生器技术参数 | 型号 | CST 10150DH | 适用标准 | ISO 7637-4 A波 | 频率范围 | 1 μHz～100 MHz | 频率分辨率 | 1 μHz | 频率温度稳定度 | ±1 ppm+10 pHz 18℃～28℃ | 谐波 | DC至10MHz（含）：<-55dBc 10MHz至20MHz（含）：<-50dBc 20MHz至40MHz（含）：40MHz：<-35dBc | 非谐波 | ≤10MHz：10MHz：<-60dBc+6dB/倍频程 | 输出功率范围 | ≤10MHz：1.0mVpp至10Vpp ≤30MHz：1.0mVpp至5.0Vpp ≤60MHz：1.0mVpp至2.5Vpp >60MHz：1.0mVpp至1Vpp | 功率准确度 | 典型（1kHz正弦，0V偏移，>10mVpp，自动） ±(设置值的1%)±5mV | 功率计分辨率 | 0.1 mVpp | 调幅（AM） | 调制深度:0％～120％; 调制速率:2 mHz ～1 MHz | 调频（FM） | 调制速率2 mHz ～1 MHz | 调相（ФM） | 调制相位0°～360°; 调制频率:2 mHz ～1 MHz | 脉冲周期 | 1 μs至500 s | 脉冲宽度 | 0 ns～100 s | 输出接口 | N (母) | VSWR | <1.5:1 | 功率计技术参数 | 频率范围 | 9 kHz ～ 6 GHz | 测试电平 | -50 dBm ～ +20 dBm | 精度 | ±0.2 dB | 输入接口 | N(母) | VSWR | <1.1:1 | 功放技术参数 | 频率范围 | 100 kHz～230 MHz | 增益 | 51.7 dB±1 dB (150 W) | 1dB增益 | 51.3 dB±1 dB (135 W) | VSWR | <1.5:1 | 输出阻抗 | 50 Ω | 输出接口 | N (母) | 通用参数 | 工作电源范围 | AC 110 V/220 V ±10%，50 Hz /60 Hz±5% （大陆地区默认AC 220 V 50 Hz） | 最大功耗 | 500 W | 尺寸 | 19" / 4U | 重量 | 约15 kg | 环境温度 | 15℃～35℃ | 相对湿度 | 45%～75% | 大气压力 | 86 kPa～106 kPa |
随机标配 | 说明书, 测试线, 保险丝*2(备用件), 电源线, 扁平接地线, 衰减器，USB 2.0 打印机线，BNC 50Ω同轴终端负载，射频电缆 |

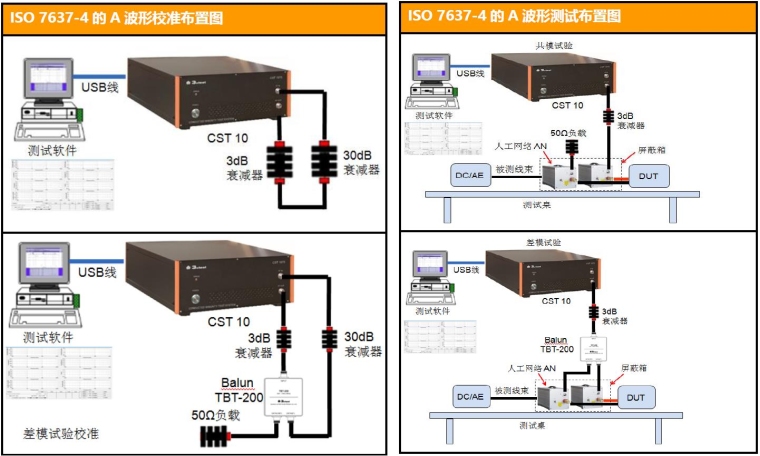

ISO 7637-4 A波形试验方案  测试环境 | 非屏蔽室内进行 | 测试桌： 2,400 mm *1,000 mm *900 mm | 接地参考板： 2,400 mm *1,000 mm *1,200 mm | ISO 7637-4 A波测试项目设备附件 | 衰减器 | 30 dB/150 W频率范围DC～1 GHz | 衰减器 | 3 dB/200 W频率范围DC～1 GHz | 平衡/非平衡变压器 | TBT-200： 200 V; 1 MHz ～ 10 MHz; -3.3 dB; 50 Ω; | 高压人工网络 | TANHV 200：100 kHz ～ 150 MHz; 400 A; AC 700 V, DC 1 kV; 5μH || 50 Ω; | 50Ω负载 | 50Ω/200W频率范围DC～1 GHz | 高压屏蔽罩 | HVSE 400 | 高压电池负载 | 7637-4R500/120 3000 W | 测试软件 | EMC-S 7637-4 |
