冲击电流模拟器S6D型
产品介绍

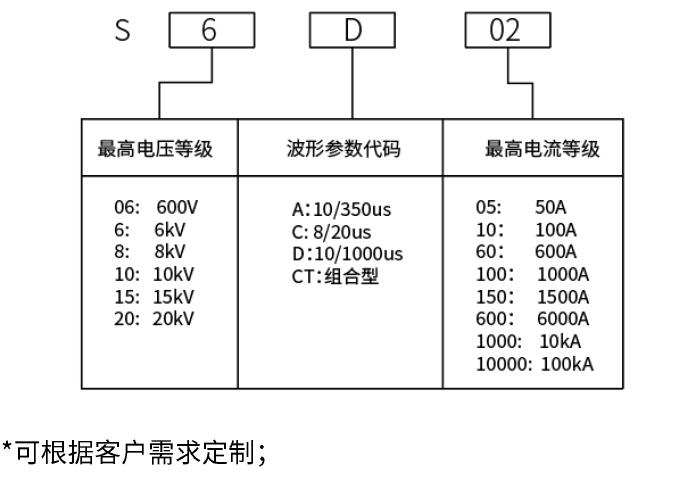

S6D系列是依据IEC 61643-11, GB/T 18802.11和IEC 61312-1标准要求开发的一款新型冲击电流模拟器。可输出10/1000 μs电流波，脉冲电压6 kV,脉冲电流最高可达 1 kA。设备可搭配耦合去耦网络以及十路循环分配网络SPN-10，最多实现10个受试设备同时进行有源或无源类的冲击电流试验要求。产品配套本公司的测量分析软件对波形数据进行专业分析。设备操作简单快捷，可靠性强。 特点： > 5.7寸彩色触摸屏； > 可配合本公司测量分析软件，对试验波形进行分析； > 可外配十路循环分配网络； > 可根据客户需求定制； 命名规则
技术参数 | 型号 | S6D05 | S6D60 | S6D100 | 测试电流范围 | 1 A ～ 50 A, ±10% | 10A ～ 600 A, ±10% | 50 A ～ 1000 A, ±10% | 充电电压 | 最高3.5 kV | 最高6 kV | 最高6 kV | 电流波形 | 上升时间（10% ～ 90%）: 10 μs ± 20% | 持续时间（50% ～ 50%）: 1000 μs ± 20% | 输出极性 | 正极、负极、先正后负 | 源输出阻抗 | 50 Ω | 10 Ω | 6 Ω | 重复率（单次脉冲时间） | 5 s ～ 99 s（最短时间取决于实验电压） | 5 s ～ 1000s（最短时间取决于实验电压） | 5 s ～1000s（最短时间取决于实验电压） | 试验次数 | 1～ 10000 | 脉冲电流监测（BNC输出） | 外置选配 | 触发方式 | 手动、自动、外部触发 | 尺寸 | 19英寸6U | 19英寸22U | 19英寸22U | 仪器重量 | 约50 kg | 约150 kg | 约180 kg | 通用参数 | 显示屏 | 5.7英寸TFT触摸屏 | 工作电源范围 | AC 220 V（±10%），50 Hz /60 Hz（国内默认AC 220V、50Hz） | 保险丝 | 6 A | 最大功耗 | 1000 W | 通讯方式 | 以太网LAN、RJ45 | 外部控制方式 | 25针并口线 | 外部触发输入 | BNC, 5 V TTL 节点常开，内部电路闭合时示波器可触发本产品 | 运行控制输入 | BNC, 5 V TTL | 失效检测 | 失效时前面板LCD显示，并中断仪器工作 | 仪器工作状态指示 | 前面板LED指示、LCD显示 | 仪器接地连接方式 | 使用扁平接地线 | 监测输出方式 | 标准1米同轴线 | 环境温度 | 15 ℃ ～ 35 ℃ | 相对湿度 | 45% ～ 75% | 大气压力 | 86 kPa ～ 106 kPa |
选购件 | 十路循环分配网络 | SPN-10 | 耦合去耦网络 | CPN 4516S (其它带载能力可定制) | 隔离变压器 | DG-4.4 KVA | 电流互感器 | CM 0220M | 测量软件 | MAS 3000 | 远程控制软件 | Corelab | 附件 | 使用说明书， 测试线，接地线，三芯电源线，保险丝（备用件），同轴电缆 |
产品标准 - IEC 61643-11
- GB/T 18802.11
- IEC 61312-1
| |
