数据和控制线耦合去耦网络
产品介绍

CDN 405CAN适用于非屏蔽对称线CAN线和LIN线的浪涌试验,其峰值电压可达到6KV。强大的去耦能力可以使辅助设备(AE)免受浪涌的影响,确保测试的重复性。6kV浪涌测试电压,在AE端口的最大残余电压只有90 V,无需使用额外的去耦元件。此款CDN满足IEC/EN 61000 - 4 - 5:2017的标准。退耦性能及传输速率稳定,体积小巧便于携带使用方便。

特点:

> 支持充电桩CAN线和双绞类型485线测试

> 适合1.2/50 s、8/20 μs组合波

> 耦合模式:CAN H+CAN L同时对地 / LIN对地

> 数据速率:CAN 10MBit/s 、LIN 100 KBit/s

> 最大工作电流2A

> AE与EUT端口皆为4mm香蕉头

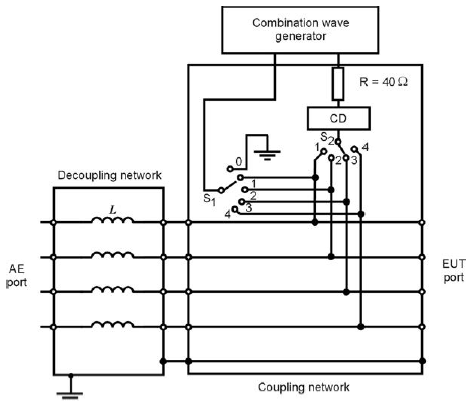

设计原理图1:

图1依据IEC 61000-4-5:2017 Figure 9

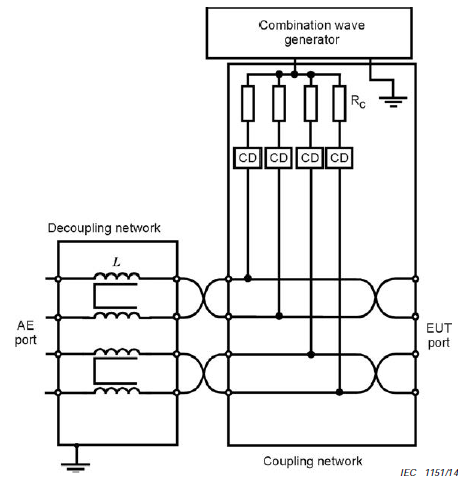

设计原理图2:

图2依据IEC 61000-4-5:2017 Figure10

技术参数

耦合波形

1.2/50 μs、8/20 μs

限流电阻

40 Ω±5%

脉冲电压

6 kV

耦合元器件

GDT管,内置标配

耦合模式

CAN H+CAN L同时对地 / LIN对地

通信接口规格

香蕉头4 mm

传输速率

CAN:10MBit/s 、LIN:100KBit/s

工作电压

最大 12V DC

工作电流

最大2 A

去耦电感

20 mH

残余电压

<90V(耦合浪涌电压)

通用参数

重量

约10 kg

尺寸

360x220x135 mm(长x宽x高)

壳体材料

铝合金

环境温度

15 ℃ - 35 ℃(操作条件)

相对湿度

45%-75%(操作条件)

包装箱

纸箱

随机标配

测试线、短接插头、校验报告、说明书

产品标准

  • IEC 61000-4-5
  • EN 61000-4-5
  • GB/T 17626.5
