卡式宽带电流监测钳CCM 0301M

型号:

CCM 0301M

产品介绍

产品概述：

CCM 0301M卡式宽带电流监测钳用于10 Hz ～ 1 MHz交变电流及时域脉冲电流的测量。通过电磁耦合方式将时谐信号电流或脉冲信号电流以电压方式传递给记录设备，具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对1 MHz及以下时谐信号、上升时间大于350 ns瞬态脉冲信号的测量需求。广泛应用于电磁兼容传导敏感度（抗扰度）测试。

产品特点：

> 满足1 MHz及以下时谐信号的测量需求

> 具有波形无畸变、与电流载体物理隔离

> 满足10 Hz ～ 1 MHz交变电流及时域脉冲电流测量

技术参数
灵敏度*	0.001 V/A
输出阻抗	50 Ω
最大峰值电流	20,000 A
最大连续电流（有效值）	600 A
上升时间	350 ns
安秒积	12 A•s
下限频率（-3dB）	10 Hz
上限频率（-3dB）	1 MHz
内直径	45 mm
外尺寸	151 mm(W)45 mm(H)160 mm(D)
接口形式	BNC type
工作温度	0℃ ～ 65℃
重量	约1.7 kg
*本宽带电流监测钳端接50 Ω时，灵敏度（转移阻抗）为0.0005 V/A。

CCM 0301M宽带电流监测钳s21曲线（10 Hz ～ 1 kHz）

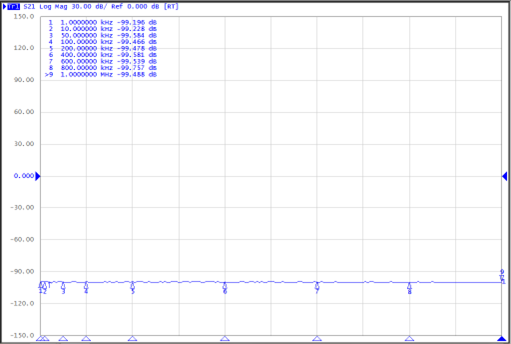

CCM 0301M宽带电流监测钳s21曲线（10 kHz ～ 1 MHz）

说明：负载阻抗为50 Ω时：转移阻抗（dB）=s21+34dB；

负载阻抗为1 MΩ时：转移阻抗（dB）=s21+34dB+6dB；
