组合波雷击浪涌模拟器

索取资料及报价

产品介绍

CWS 1000CM/MM组合波雷击浪涌模拟器是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备，能够产生1.2/50 μs、8/20 μs、10/700 μs、5/320 μs高压脉冲波形。满足IEC 61000-4-5等标准要求。

CWS 1000CM/MM性能完全满足欧盟CE认证及CCC认证对受试设备的抗扰度测试要求，可通过外置的耦合/去耦网络，对受试设备进行浪涌测试。

特点：

> 5.7寸彩色触摸屏前面板操作

> 最高可达10.0 KV的超小型模拟器

> 产生1.2/50 μs、8/20 μs、10/70 μs、5/320 μs高压脉冲波形，满足IEC 61000-4-5标准要求

> 浪涌电压、电流监测LCD显示

> 测试排程功能，操作简单

> 外置全自动耦合/去耦网络

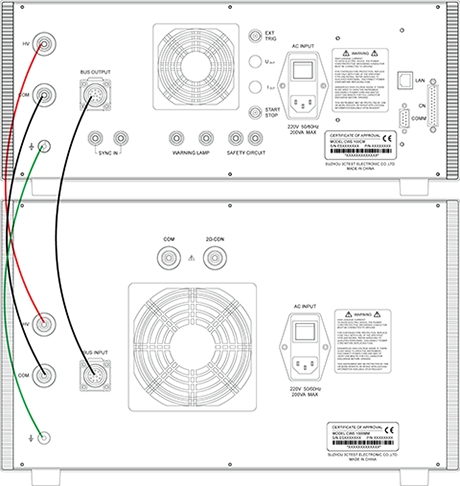

测试连接示意图：

技术参数1.2/50us、8/20us
测试电压范围		0.5kV–10.0kV± 10%
电压上升时间		1.2us± 30%
电压持续时间		50us± 20%
测试电流范围		0.25 kA–5.0kA± 10%（2ohm）
电流上升时间		8us± 20%
电流持续时间		20us± 20%
输出阻抗		2ohm、12ohm可选
实验间隔时间		6s-99s(最短时间取决于实验电压)
电压峰值检测		前面板BNC输出:1000V:1V；液晶屏显示测量值
电流峰值检测		前面板BNC输出:100A:1V；液晶屏显示测量值
实验次数		1–999次
触发方式		自动、手动、外触发输入
实验模式		实验参数进行排程设置
技术参数10/700us、5/320us
测试电压范围		0.5kV–10.0kV± 10%
电压上升时间		10us± 20%
电压持续时间		700us± 20%
电流上升时间		5us± 20%
电流持续时间		320us± 20%
输出阻抗		15ohm、40ohm可选
实验间隔时间		11s-99s(最短时间取决于实验电压)
电压峰值检测		前面板BNC输出:1000V:1V
电流峰值检测		前面板BNC输出:100A:1V
实验次数		1–999次
触发方式		自动、手动、外触发输入
实验模式		实验参数进行排程设置
技术参数1.2/50us
测试电压范围	0.5kV–10.0kV± 10%
电压上升时间	1.2us± 30%
电压持续时间	50us± 20%
输出阻抗	500ohm
实验间隔时间	5s-99s(最短时间取决于实验电压)
电压峰值检测	前面板BNC输出:1000V:1V
实验次数	1–999次
触发方式	自动、手动、外触发输入
实验模式	实验参数进行排程设置
通用参数
显示屏		5.7英寸TFT彩色触摸屏
工作电压范围		AC 110V/220V，±10%，50/60Hz（国内默认AC 220V）
保险丝		6A
最大功耗		200W
用户存储空间		无穷（PC）
通讯方式		以太网、RJ45
安全电路		安全回路未关闭时停止工作
失效检测		失效时前面板LCD显示、并中断仪器工作
检测输出方式		标准1米同轴线
机箱尺寸（WHD）		19英寸 4U（CWS 1000CM）+6U（CWS 1000MM）
仪器重量		约40Kg
温度范围		15–35℃
湿度范围		45%-75%
气压范围		86kPa～106kPa

随机标配

主机、测试线、电源线、保险丝、检测报告、说明书

选配测试功能和附件

1. Surge耦合去耦网络，满足IEC61000-4-5

SPN系列：

SPN 2216S10（10KV外置单相耦合/去耦网络）

SPN 3816S10（10KV外置单相耦合/去耦网络）

SPN 3816T10（10KV外置三相耦合/去耦网络）

SPN 3832T10（10KV外置三相耦合/去耦网络）

2. 信号线/通讯线测试用耦合/去耦网络 IEC61000-4-5

CDN 405系列（10KV定制）

3. 高压差分探头，型号VCF-80测试电压8KV，衰减1000：1

4. 宽带电流监测钳型号：CM 0220M

产品标准

ITU-T K.21
IEC 61000-4-5
GB/T 17626.5
IEC 61643-1
ITU T K.44
GB/T 16927.1
