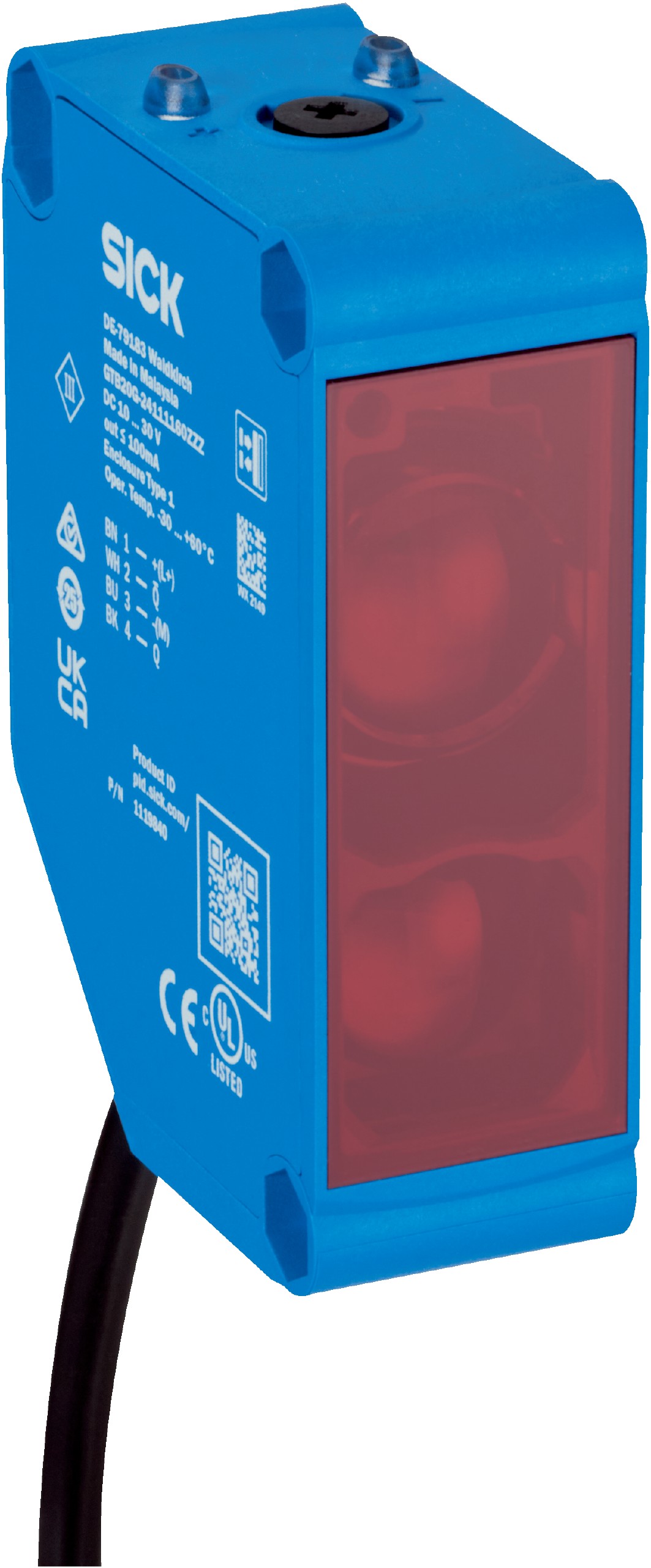

光电传感器GTB20M-1IM11160ZZZ
| 型号: | GTB20M-1IM11160ZZZ | | 货号: | 1120699 | | 品牌: | SICK |
产品介绍
   产品特点 | 工作原理 | 漫反射光电传感器 | | 工作原理详细信息 | 背景抑制功能 | | 感应距离 | | | 最小触发感应距离 | 0.005 m | | 最大开关距离 | 3 m | | 背景抑制功能的开关阈值设置范围 | 0.1 m ... 3 m | | 参照物 | 具有 90% 反射的物体（对应 DIN 5033 规定的标准白） | | 已调整的触发感应距离和背景之间的最小距离（黑色 6%/白色 90%） | 200 mm, 1000 mm 距离时 |
| | 发射光束 | | | 光源 | LED | | 光源种类 | 红外线 | | 光点形状 | 矩形 | | 光斑尺寸（距离） | Ø 28 mm (500 mm) | | 发射器光束围绕标准发射轴的最大散射（偏向角） | < +/- 1.5°（TU = +23 ℃） |
| | LED 特征值 | | | 标准性参考 | EN 62471:2008-09 | IEC 62471:2006，修订版 | | LED 风险组标记 | 无危险 | | 轴长 | 850 nm | | 平均使用寿命 | 100,000 h（温度为 TU = +25 ℃） |
| | | 显示 | | | LED，绿色 | 状态指示灯
持续接通：上电
持续断开：物体不存在 | | LED 黄色 | 光接收状态
持续接通：物体存在 |
|
安全技术参数 电气参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | < 5 Vss | | 使用类别 | 根据 EN 60947-1 | | 电流消耗 | ≤ 50 mA, 无负荷。UB = 24 V 时 | | 防护等级 | III | | 数字输出 | | | 数量 | 2 (补偿量) | | 类型 | Solid state relay | | 开关类型 | 明/暗切换 | | 输出电流 Imax. | ≤ 100 mA 2) | | 响应时间 | ≤ 1.67 ms | | 开关频率 | 300 Hz 3) |
| | 引脚/缆芯分配 | | | BN | + (L+) | | WH | Relay NC | | BU | - (M) | | BK | Relay NO
继电器输出，亮通，物体存在 → HIGH 输出 | | GY | Relay COM |
|
机械参数 | 设计构造 | 方形 | | 尺寸(宽 x 高 x 深) | 23.5 mm x 74.5 mm x 52.5 mm | | 接口 | 电缆 5 针, 2 m | | 接口详细信息 | | | 低温特性 | 低于 0℃ 时导线不能发生形变 | | 导线横截面 | 0.32 mm² | | 导线直径 | Ø 5 mm | | 电缆长度 (L) | 2 m |
| | 材料 | | | 外壳 | 塑料, ABS | | 前镜 | 塑料, PMMA | | 电缆 | 塑料, PVC |
| | 重量 | 大约 120 g |
环境参数 | 外壳防护等级 | IP67 (EN 60529) | | 运行环境温度 | –30 ℃ ... +60 ℃ | | 仓库环境温度 | –40 ℃ ... +70 ℃ | | 类型抗环境光能力 | 太阳光: ≤ 20,000 lx | | 抗冲击能力 | 30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27)) | | 抗振动性 | 10 Hz ... 1,000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | | 空气湿度 | 35 % ... 95 %, 相对空气湿度（无雾） | | 电磁兼容性（EMC） | EN 60947-5-2 | | UL 文件编号 | NRKH.E348498 & NRKH7.E348498 |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ | | 光生物安全性 (IEC EN 62471) 证书 | ✔ |
分类 | ECLASS 5.0 | 27270904 | | ECLASS 5.1.4 | 27270904 | | ECLASS 6.0 | 27270904 | | ECLASS 6.2 | 27270904 | | ECLASS 7.0 | 27270904 | | ECLASS 8.0 | 27270904 | | ECLASS 8.1 | 27270904 | | ECLASS 9.0 | 27270904 | | ECLASS 10.0 | 27270904 | | ECLASS 11.0 | 27270904 | | ECLASS 12.0 | 27270903 | | ETIM 5.0 | EC002719 | | ETIM 6.0 | EC002719 | | ETIM 7.0 | EC002719 | | ETIM 8.0 | EC002719 | | UNSPSC 16.0901 | 39121528 |
| |
