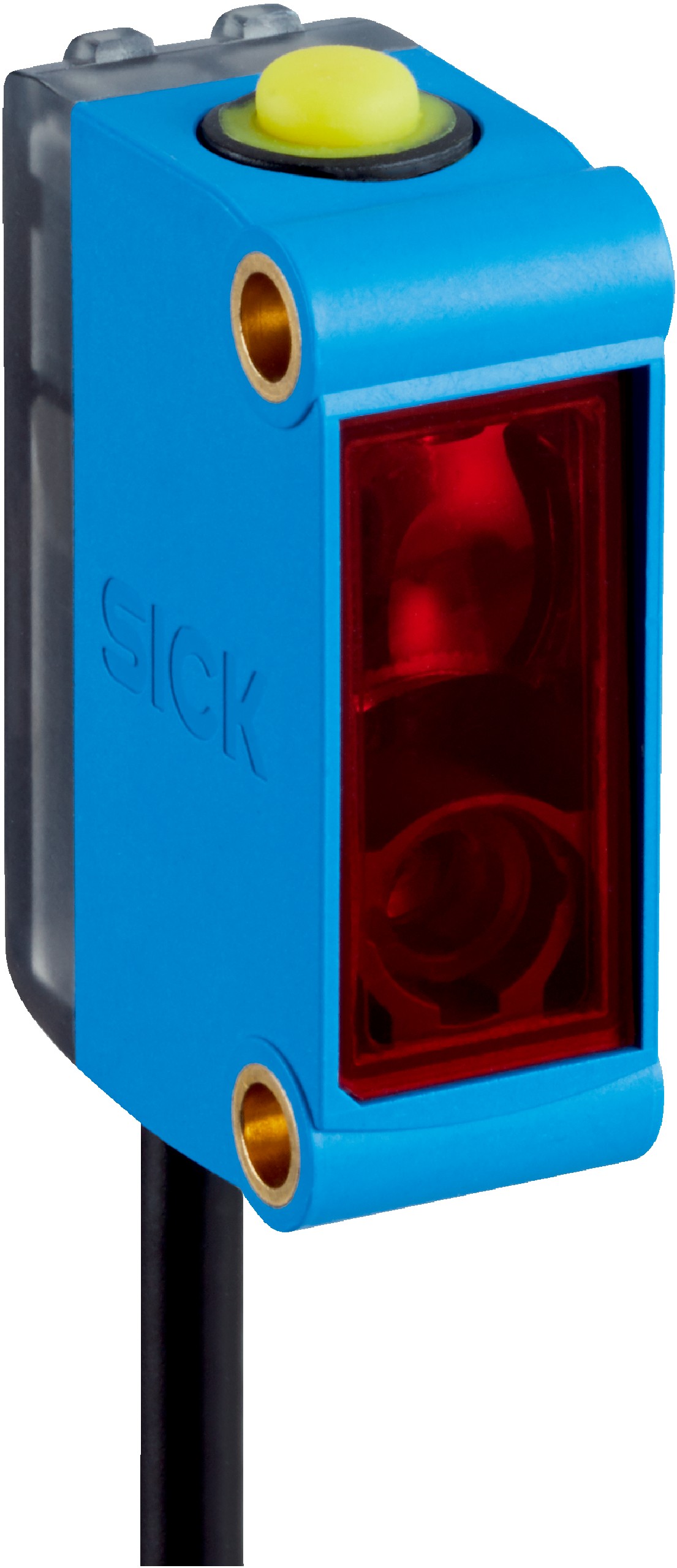

色标传感器KTM-LP557A2P

产品介绍

European conformity (CE) IO-Link cULus listed Regulatory Compliance Mark (RCM)

产品特点

¹⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

²⁾ 标签大小 = 1.5 mm.

接口

流程数据结构 A

Bit 0 = Q_L1 的切换信号

Bit 1 = Q_L2 的切换信号

Bit 2 = Q_Int1 的切换信号

Bit 3 ... 5 = 空

Bit 6 ～ 15 = 测量值

流程数据结构 B

Bit 0 = Q_L1 的切换信号

Bit 1 = Q_L2 的切换信号

Bit 2 = Q_Int1 的切换信号

Bit 3 ～ 15 = 空

数字输出	Q₁, Q₂
数量	2

电气参数

供电电压	10 V DC ... 30 V DC
残余纹波	≤ 5 V_ss ¹⁾
电流消耗	< 35 mA ²⁾
开关频率	1.5 kHz ³⁾
响应时间	333 µs ⁴⁾
抖动	122 µs
准确度	0.15 mm
开关量输出	PNP
开关量输出（电压）	PNP：高电平 = U_V ≤ 2 V / 低电平约 0 V
开关类型	明/暗切换
输出电流 I_max.	100 mA ⁵⁾
存储时间（ET）	250 ms
时间等级	断开延迟，520 ms（通过 IO-Link）
防护等级	III
保护电路	U_V 接口，带反极性保护具有短路保护的输出端 Q 抑制干扰脉冲
外壳防护等级	IP67

¹⁾ 不得超过或低于 U_V 公差.

²⁾ 无负荷.

³⁾ 亮暗对比度为 1:1 时.

⁴⁾ 信号传输时间（电阻负载时）.

⁵⁾ 当供电电压 > 24 V时，I_max = 50 mA。I_max 是所有 Q_n 的总电流量.

机械参数

外壳材料	ABS
显示	绿色 LED 指示灯：状态指示灯黄色 LED 指示灯：开关量输出 Q 状态
材料、光学元件	PMMA
连接类型	带插头的电缆，M12，4 针, 0.3 m
重量	大约 24 g

环境参数

接口类型/接口分配

连接类型

带插头的电缆，M12，4 针, 0.3 m

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
IO-Link	✔

分类
