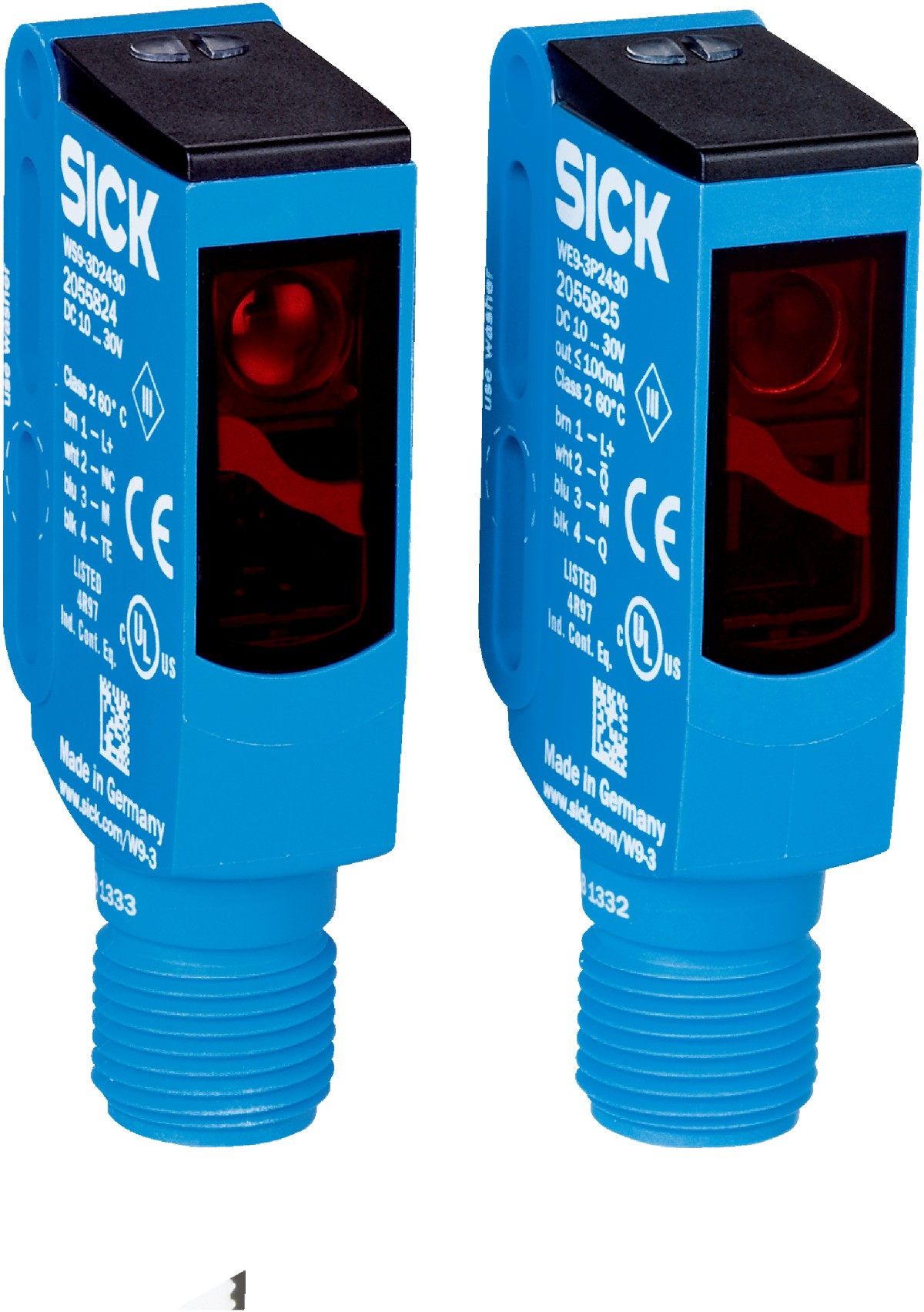

光电传感器WSE9C-3P2430A70
| 型号: | WSE9C-3P2430A70 | | 货号: | 1080922 | | 品牌: | SICK |
产品介绍
      产品特点 | 工作原理 | 对射式光电传感器 | | 尺寸(宽 x 高 x 深) | 12.2 mm x 52.2 mm x 23.6 mm | | 外壳形状（光束出口） | 方形 | | 孔型 | M3 | | 最大开关距离 | 0 m ... 10 m | | 感应距离 | 0 m ... 7 m | | 光源种类 | 可见红光 | | 光源 | PinPoint-LED 1) | | 光点尺寸（距离） | Ø 25 mm (1 m) | | 轴长 | 650 nm | | 设置 | IO-Link | | 针脚 2 配置 | 外部输入端, 示教功能输入端, 检测输出端, 逻辑输出端, 设备脏污报警输出 |
机械/电子参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | < 5 Vss 2) | | 电流消耗 | 30 mA 3) | | 开关量输出 | PNP 4) 5) | | 开关类型 | 明/暗切换 4) | | 输出电流 Imax. | ≤ 100 mA 6) | | 响应时间 | < 0.5 ms 7) | | Q 的响应时间/针脚 2 | 300 µs ... 450 µs 7) 8) | | 开关频率 | 1,000 Hz 9) | | Q 的开关频率/针脚 2 | ≤ 1,000 Hz 10) | | 连接类型 | 插头，M12，4 针 | | 保护电路 | A 11) B 12) C 13) | | 防护等级 | III | | 重量 | 13 g | | 外壳材料 | 塑料, VISTAL® | | 材料、光学元件 | 塑料, PMMA | | 外壳防护等级 | IP66 IP67 IP69K | | 测试输入端发射器关闭 | 发射器关闭 | | 运行环境温度 | –40 ℃ ... +60 ℃ | | 仓库环境温度 | –40 ℃ ... +75 ℃ | | UL 文件编号 | NRKH.E181493 | | 零件订货号 | 2055824 WS9-3D2430, 2088126 WE9C-3P2430A70 | | Q 的重复精度/针脚 2： | 150 µs 8) |
安全技术参数 通讯接口 | 通讯接口 | IO-Link V1.1 | | 通信接口详情 | COM2 (38,4 kBaud) | | 周期时间 | 2.3 ms | | 过程数据长度 | 16 Bit | | 过程数据结构 | Bit 0 = QL1 的切换信号 Bit 1 = QL2 的切换信号 Bit 2 ～ 15 = 测量值 | | VendorID | 26 | | DeviceID HEX | 0x8000E6 | | DeviceID DEC | 8388838 |
Smart Task | Smart Task 名称 | 测量时间 + 消除抖动 | | 逻辑功能 | 直接 窗口 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 逆变器 | 是 | | 时间测量精度 | SIO Direct: --- 1) SIO 逻辑： - 0.7 ... + 0.7 ms ± 0.5% 测量时间值 2) SIO 逻辑： - 0.9 ... + 0.9 ms ± 0.5% 测量时间值 3) | | 时间测量精度（例如测量的时间值为 1 s） | SIO Direct: --- 1) SIO Logic: - 5,7 ... + 5,7 ms 2) IOL: - 5,9 ... + 5,9 ms 3) | | 测量时间值分辨率 | 1 ms | | 两个过程事件之间的最短时间 | SIO Direct: --- SIO Logic: 450 µs IOL: 500 µs | | 最长反冲时间 | SIO Direct: --- SIO Logic: 30.000 ms IOL: 30.000 ms | | 开关信号 | | | QL1 的切换信号 | 开关量输出（取决于设置的限值） | | QL2 的切换信号 | 开关量输出（取决于设置的限值） |
| | 测量值 | 测量时间值 |
诊断 分类 | ECLASS 5.0 | 27270901 | | ECLASS 5.1.4 | 27270901 | | ECLASS 6.0 | 27270901 | | ECLASS 6.2 | 27270901 | | ECLASS 7.0 | 27270901 | | ECLASS 8.0 | 27270901 | | ECLASS 8.1 | 27270901 | | ECLASS 9.0 | 27270901 | | ECLASS 10.0 | 27270901 | | ECLASS 11.0 | 27270901 | | ECLASS 12.0 | 27270901 | | ETIM 5.0 | EC002716 | | ETIM 6.0 | EC002716 | | ETIM 7.0 | EC002716 | | ETIM 8.0 | EC002716 | | UNSPSC 16.0901 | 39121528 |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | ECOLAB 证书 | ✔ | | cULus 认证 | ✔ | | 光生物安全性 (DIN EN 62471) 证书 | ✔ |
| |
