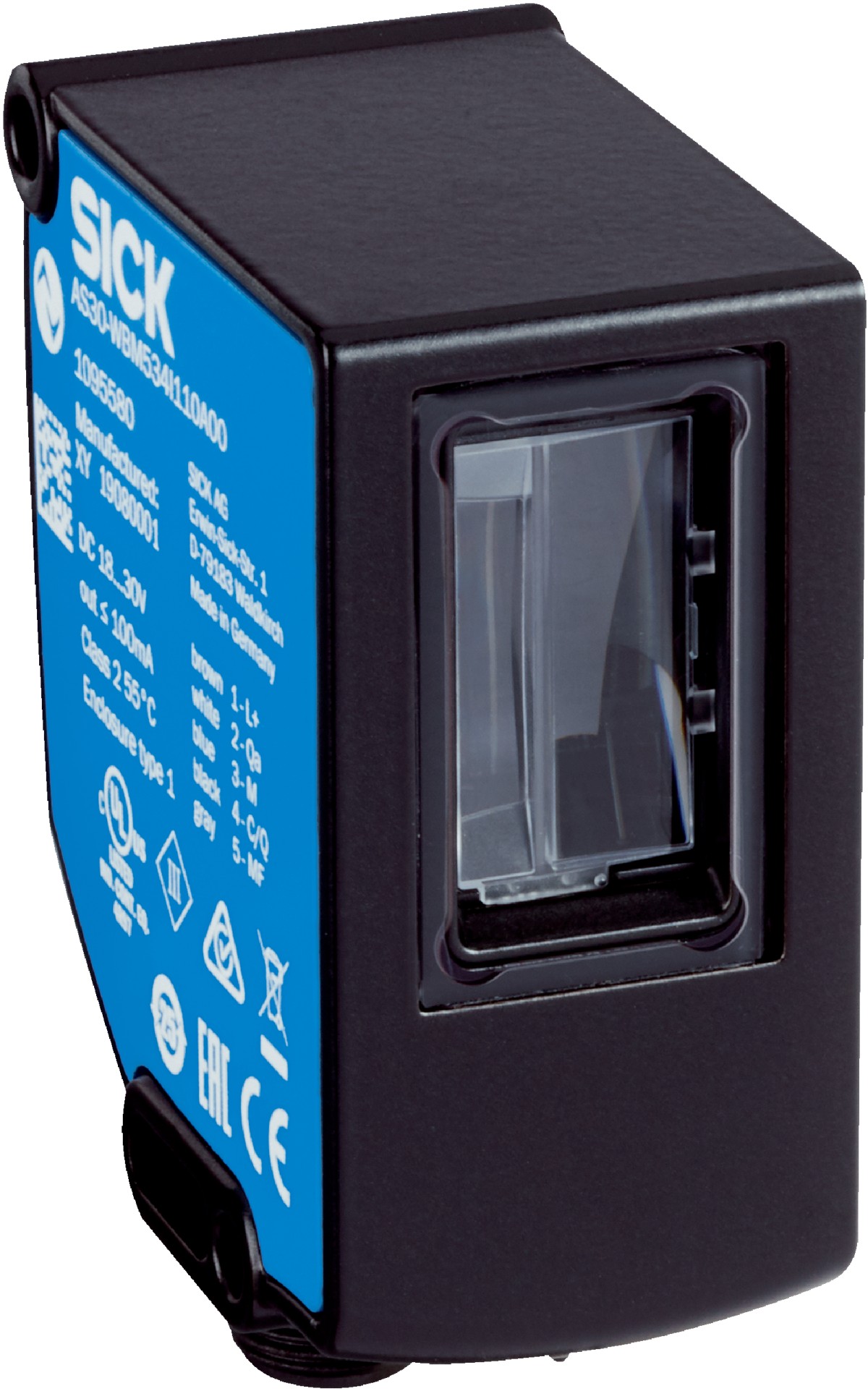

阵列型传感器AS30-WBM314I220C00
| 型号: | AS30-WBM314I220C00 | | 货号: | 1095587 | | 品牌: | SICK |
产品介绍
   产品特点 | 传感器原理 | 漫反射系统, 反射器操作 | | 工作原理 | 幅缘控制, 定位, 宽度测量, 中点测量 | | 工作原理（预设） | 宽度测量 | | 尺寸(宽 x 高 x 深) | 31 mm x 62 mm x 52.2 mm | | 感应距离 | ≤ 25 mm | | 外壳形状 | 方形 | | 工作区域 | 20 mm ... 30 mm | | 测量范围 | 20 mm | | 最小可检测物体 （MDO） | 0.2 mm | | 光源 | LED, 白色 | | 轴长 | 400 nm ... 700 nm | | 光点尺寸 | 38.9 mm x 11.1 mm | | 重复精度 | 0.03 mm 1) | | 线性度（位置值） | ± 2 % | | 分辨率 | 1 µm | | 设置 | IO-Link, 显示屏 | | 示教功能程序 | 边缘识别 区域计算 |
机械/电子参数 | 供电电压 | 18 V ... 30 V | | 残余纹波 | ≤ 5 V 1) | | 电流消耗 | < 3.1 W 2) | | 开关频率 | 500 Hz | | 开关量输出 | 反向脉冲：PNP/NPN | | 开关量输出（电压） | 推挽式：PNP/NPN HIGH = UV - 3 V/LOW ≤ 3 V | | 模拟输出端 | 4 mA ... 20 mA | | 模拟输出分辨率 | 12 bit | | 模拟输出率 | 1 ms | | 输出电流 Imax. | < 100 mA | | 初始化时间 | 0.48 s | | 连接类型 | M12公插头，5 针 | | 防护等级 | III 3) | | 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 抑制干扰脉冲 | | 外壳防护等级 | IP67 | | 重量 | 250 g | | 外壳材料 | 压铸锌 | | 材料、光学元件 | 带有抗反射涂层 |
通讯接口 | IO-Link | ✔ | | VendorID | 26 | | DeviceID HEX | 0x80020A | | DeviceID DEC | 8389130 |
| | 周期时间 | > 1.1 ms |
环境参数 | 运行环境温度 | –10 ℃ ... +55 ℃ | | 仓库环境温度 | –25 ℃ ... +75 ℃ | | 冲击负荷 | 根据 IEC 60068 标准 | | UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
Smart Task | Smart Task 名称 | 基本逻辑 | | 逻辑功能 | 直接 与 或 窗口 | | 开关信号 | | | QL1 的切换信号 | 开关量输出 | | QL2 的切换信号 | 开关量输出 |
|
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ | | IO-Link | ✔ | | 光生物安全性 (IEC EN 62471) 证书 | ✔ |
分类 | ECLASS 5.0 | 27270906 | | ECLASS 5.1.4 | 27270906 | | ECLASS 6.0 | 27270906 | | ECLASS 6.2 | 27270906 | | ECLASS 7.0 | 27270906 | | ECLASS 8.0 | 27270906 | | ECLASS 8.1 | 27270906 | | ECLASS 9.0 | 27270906 | | ECLASS 10.0 | 27270906 | | ECLASS 11.0 | 27270906 | | ECLASS 12.0 | 27270906 | | ETIM 5.0 | EC001820 | | ETIM 6.0 | EC001820 | | ETIM 7.0 | EC001820 | | ETIM 8.0 | EC001820 | | UNSPSC 16.0901 | 39121528 |
| |
