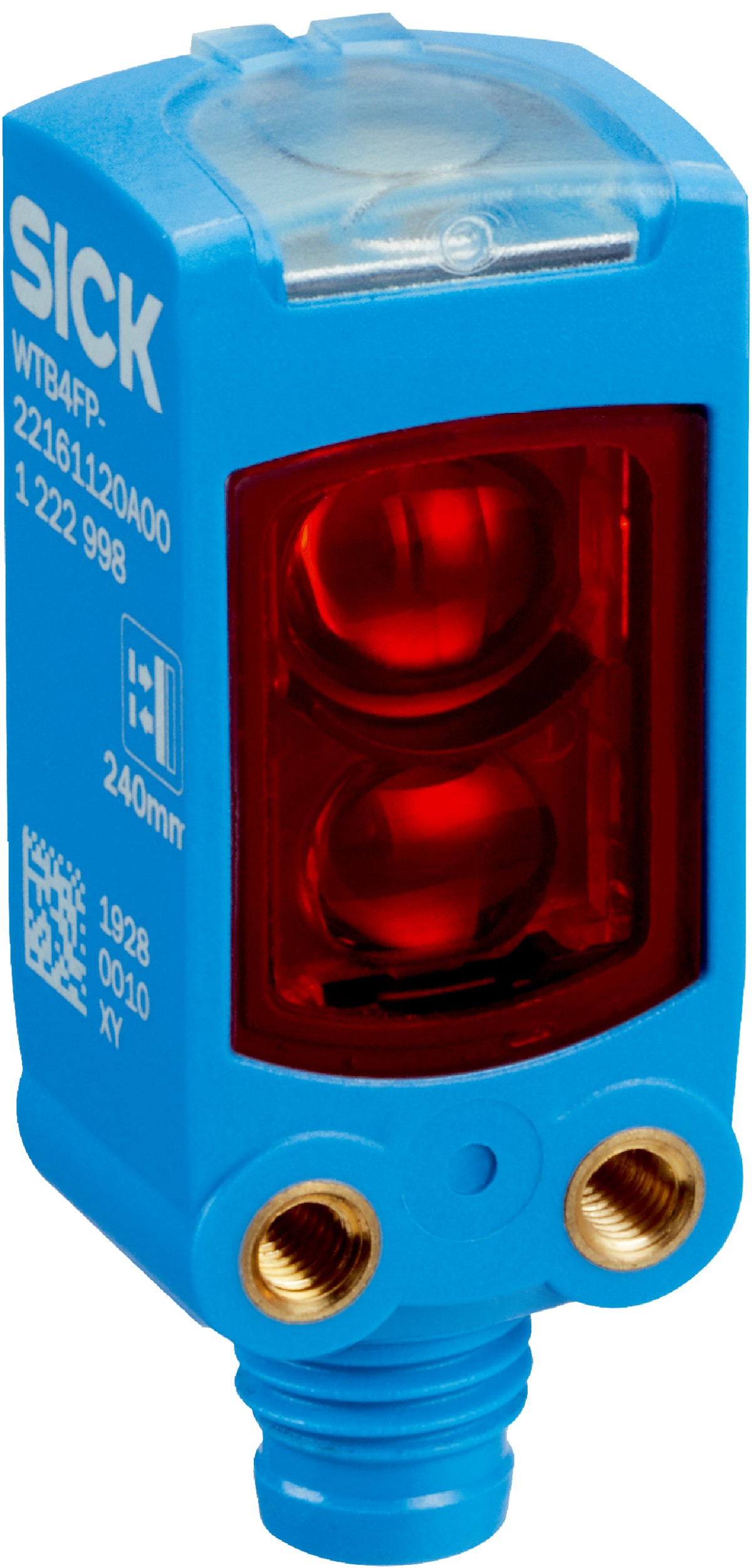

光电传感器WTB4FP-2216D200A91
| 型号: | WTB4FP-2216D200A91 | | 货号: | 1142830 | | 品牌: | SICK |
产品介绍
        产品特点 | 工作原理 | 漫反射光电传感器 | | 工作原理详细信息 | 背景抑制功能, MultiSwitch, NarrowBeam（窄光束） | | 感应距离 | | | 最小触发感应距离 | 4 mm | | 最大开关距离 | 100 mm | | 背景抑制功能的开关阈值设置范围 | 15 mm ... 100 mm | | 参照物 | 具有 90% 反射的物体（对应 DIN 5033 规定的标准白） | | 已调整的触发感应距离和背景之间的最小距离（黑色 6%/白色 90%） | 2.5 mm, 40 mm 距离时 | | 建议的实现理想性能的触发感应距离范围 | 30 mm ... 60 mm |
| | 距离值 | | | 测量范围 | 15 mm ... 100 mm | | 分辨率 | 1 mm | | 重复精度 | 0,3 mm ... 2,2 mm 1) 2) 3) | | 准确度 | 典型值 3.0 mm，15 ... 50 mm 间距 1) | | 典型值 4.5 mm，50 ... 100 mm 间距 1) | | 距离数值输出 | 经由 IO-Link | | 距离值的更新率 | 20 ms |
| | 发射光束 | | | 光源 | PinPoint-LED | | 光源种类 | 可见红光 | | 光点形状 | 点状 | | 光斑尺寸（距离） | Ø 2 mm (50 mm) | | 发射器光束围绕标准发射轴的最大散射（偏向角） | < +/- 1.5°（TU = +23 ℃） |
| | LED 特征值 | | | 标准性参考 | EN 62471:2008-09 | IEC 62471:2006，修订版 | | LED 风险组标记 | 无危险 | | 轴长 | 635 nm | | 平均使用寿命 | 100,000 h（温度为 TU = +25 ℃） |
| | 最小可检测物体 (MDO) 典型 | | | 0.1 mm (50 mm 距离时（具有 90% 反射比的物体（对应 DIN 5033 规定的标准白））) |
| | 设置 | | | IO-Link | 用于设置传感器参数和 Smart Task（智能任务）功能 |
| | 显示 | | | LED 蓝色 | BluePilot: 显示模式，显示屏开关状态 QL1 (LED 1-3 持续接通) 和 QL2 (LED 5-7 持续接通) | | LED，绿色 | 状态指示灯
持续接通：上电
闪烁：IO-Link 模式 | | LED 黄色 | 光接收状态
持续接通：物体存在
持续断开：物体不存在 |
| | 特殊应用 | 检测扁平物体, 检测小型物体 | | 针脚 2 配置 | 外部输入端, 示教功能输入端, 发射器关闭输入端, 检测输出端, 逻辑输出端 |
安全技术参数 | MTTFD | 642 年 | | DCavg | 0 % | | TM（持续运行时间） | 20 年 |
通讯接口 | IO-Link | ✔ , IO-Link V1.1 | | 数据传输率 | COM2 (38,4 kBaud) | | 周期时间 | 2.3 ms | | 过程数据长度 | 16 Bit | | 过程数据结构 | Bit 0 = QL1 的切换信号 | | Bit 1 = QL2 的切换信号 | | 过程数据结构 A：Bit 2 ... 15 = current receiver level (live)。过程数据结构 B：Bit 2 ... 15 = Distance to object。通过 IO Link 在 A 和 B 之间切换。 | | VendorID | 26 | | DeviceID HEX | 0x800376 | | DeviceID DEC | 8389494 | | 兼容的主站端口类型 | A | | 支持 SIO 模式 | 是 |
|
电气参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | ≤ 5 Vss | | 使用类别 | DC-12 (根据 EN 60947-5-2) DC-13 (根据 EN 60947-5-2) | | 电流消耗 | 25 mA, 无负荷。UB = 24 V 时 | | 防护等级 | III | | 数字输出 | | | 数量 | 2 (可独立设置) | | 类型 | 反向脉冲：PNP/NPN | | 信号电压 PNP 高电平/低电平 | 约 UB-2.5 V / 0 V | | 信号电压 NPN 高电平/低电平 | 约 UB / < 2.5 V | | 输出电流 Imax. | ≤ 100 mA | | 输出保护电路 | 反极性保护 | | 过流保护 | | 短路保护 | | 响应时间 | ≤ 1,000 µs 2) | | 重复精度（响应时间） | 360 µs | | 开关频率 | 500 Hz 3) |
| | 引脚/缆芯分配 | | | 引脚 4 / 黑色 (BK) 功能 | 数字输出、亮通开关、存在物体 → 输出 QL1 HIGH；IO-Link 通信 C 4) | | 引脚 4 / 黑色 (BK) 功能 - 详细信息 | 传感器的引脚 4 功能可配置 | | 通过 IO Link 可实现更多设置可能性 | | 引脚 2 / 白色 (WH) 功能 | 数字输出、亮通开关、存在物体 → 输出 QL2 HIGH 4) | | 引脚 2 / 白色 (WH) 功能 - 详细信息 | 传感器的引脚 2 功能可配置 | | 通过 IO Link 可实现更多设置可能性 |
|
机械参数 | 设计构造 | 方形 | | 结构型式详细信息 | 扁平 | | 尺寸(宽 x 高 x 深) | 16 mm x 40.1 mm x 12.1 mm | | 接口 | 插头，M8，4 针 | | 材料 | | | 外壳 | 塑料, VISTAL® | | 前镜 | 塑料, PMMA | | 插头 | 塑料, VISTAL® |
| | 重量 | 大约 30 g | | 固定螺钉的最大拧紧力矩 | 0.4 Nm |
环境参数 | 外壳防护等级 | IP66 (EN 60529) IP67 (EN 60529) | | 运行环境温度 | –40 ℃ ... +60 ℃ | | 仓库环境温度 | –40 ℃ ... +75 ℃ | | 类型抗环境光能力 | 人造光: ≤ 50,000 lx 太阳光: ≤ 50,000 lx | | 抗冲击能力 | 30 g, 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27)) | | 抗振动性 | 10 Hz ... 1,000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | | 空气湿度 | 35 % ... 95 %, 相对空气湿度（无雾） | | 电磁兼容性（EMC） | EN 60947-5-2 | | 清洁剂耐抗性 | ECOLAB | | UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
Smart Task | Smart Task 名称 | 时间戳 + 消除抖动 | | 逻辑功能 | 直接 与 或 窗口 滞后 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 逆变器 | 是 | | 响应时间 | SIO Direct: 300 µs ... 450 µs 1) SIO Logic: 800 µs ... 950 µs 2) IOL: --- 3) | | 重复精度 | SIO Direct: 150 µs 1) SIO Logic: 150 µs 2) IOL: --- 3) | | 时间戳精度 | SIO Direct: --- SIO Logic: --- IOL: - 80 ... + 330 µs | | 两个过程事件之间的最短时间 | SIO Direct: 450 µs SIO Logic: 500 µs IOL: 800 µs | | 时间戳缓冲器数量 | SIO Direct: --- SIO Logic: --- IOL: 8 | | 时间戳最大有效范围 | SIO Direct: --- SIO Logic: --- IOL: 260 ms | | 最长反冲时间 | SIO Direct: --- SIO Logic: 52 ms IOL: 52 ms | | 开关信号 | | | QL1 的切换信号 | 开关量输出 | | QL2 的切换信号 | 开关量输出 |
| | 测量值 | 时间戳 |
诊断 | | 设备状态 | 是 | | 详细的设备状态 | 是 | | 运行时间计数器 | 是 | | 带复位功能的运行时间计数器 | 是 | | 示教质量 | 是 |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | ECOLAB 证书 | ✔ | | cULus 认证 | ✔ | | EAC 证书 / DoC | ✔ | | IO-Link | ✔ |
分类 | ECLASS 5.0 | 27270904 | | ECLASS 5.1.4 | 27270904 | | ECLASS 6.0 | 27270904 | | ECLASS 6.2 | 27270904 | | ECLASS 7.0 | 27270904 | | ECLASS 8.0 | 27270904 | | ECLASS 8.1 | 27270904 | | ECLASS 9.0 | 27270904 | | ECLASS 10.0 | 27270904 | | ECLASS 11.0 | 27270904 | | ECLASS 12.0 | 27270903 | | ETIM 5.0 | EC002719 | | ETIM 6.0 | EC002719 | | ETIM 7.0 | EC002719 | | ETIM 8.0 | EC002719 | | UNSPSC 16.0901 | 39121528 |
| |
