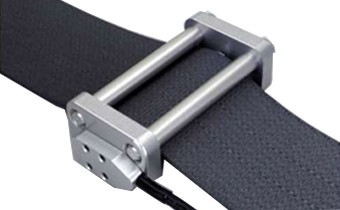

安全带拉力传感器LBT-E-15KNSA2L
产品介绍
产品一览 全部显示 LBT-E-15KNS 15kN用
规格 性能 额定容量 | 15kN |
|---|
非线性 | ±1.5%RO或以内 (根据内置补正电路) |
|---|
额定输出 | 约1.5mV/V(3000×10−6应变量) |
|---|
环境特性 允许使用温度范围 | 0～60℃ |
|---|
温度补偿范围 | 10～50℃ |
|---|
零点温度影响 | ±0.1%RO/℃或以内 |
|---|
输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 大激励电压 | 8V DC |
|---|
推荐激励电压 | 2～5V DC |
|---|
输入电阻 | 240～440Ω |
|---|
输出电阻 | 240Ω±7% |
|---|
绝缘电阻 | 500MΩ或以上(DC 25V激励时) |
|---|
电缆 | 0.08mm2,4芯屏蔽乙烯线7m,外径3.2mm， 前端插头（测量器一侧：R05-PB5M） （屏蔽线没有与主机连接） |
|---|
机械特性 安全过载 | 120% |
|---|
外装 | 铝合金和不锈钢 |
|---|
重量 | 约72g |
|---|
其他 | 本产品内置输出补正用电路，请使用DC2～5V的激励电压。 （使用2V以下的激励电压时不能保证规格特性） 检查成绩书中记载了激励电压DC 2V的校准结果。 本产品可根据电缆的拉伸方向，分为右侧和左侧两种类型。 本产品未采用防水结构。 单层安全带校准（本公司标准安全带） 可承接由客户提供的安全带的校准。 能够制作根据接头进行电缆更换的产品。 |
|---|
外形尺寸图
LBT-E-20KNS 20kN用
规格 性能 额定容量 | 20kN |
|---|
非线性 | ±2.0%RO或以内 (根据内置补正电路) |
|---|
额定输出 | 约1.0mV/V(2000×10−6应变量) |
|---|
环境特性 允许使用温度范围 | 0～60℃ |
|---|
温度补偿范围 | 10～50℃ |
|---|
零点温度影响 | ±0.1%RO/℃或以内 |
|---|
输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性 大激励电压 | 8V DC |
|---|
推荐激励电压 | 2～5V DC |
|---|
输入电阻 | 240～440Ω |
|---|
输出电阻 | 240Ω±7% |
|---|
绝缘电阻 | 500MΩ或以上(DC 25V激励时) |
|---|
电缆 | 0.08mm2,4芯屏蔽乙烯线7m,外径3.2mm， 前端插头（测量器一侧：R05-PB5M） （屏蔽线没有与主机连接） |
|---|
机械特性 安全过载 | 100% |
|---|
外装 | 铝合金和不锈钢 |
|---|
重量 | 约72g |
|---|
其他 | 本产品内置输出补正用电路，请使用DC2～5V的激励电压。 （使用2V以下的激励电压时不能保证规格特性） 检查成绩书中记载了激励电压DC 2V的校准结果。 本产品可根据电缆的拉伸方向，分为右侧和左侧两种类型。 本产品未采用防水结构。 单层安全带校准（本公司标准安全带） 可承接由客户提供的安全带的校准。 能够制作根据接头进行电缆更换的产品。 |
|---|
外形尺寸图
备注 注）规格数据为根据本公司的校准方法及测量条件而得出的数值。 该产品采用专用单层安全带。 推荐配套使用器材

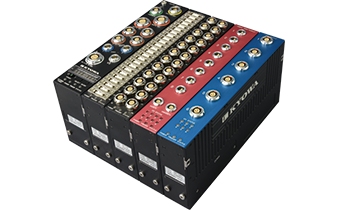

DIS-7000系列小型碰撞试验测量系统
| |
