特点
●1/4、半、全桥法对应专用电桥盒
●采用容易连接的单键锁止式接线端子
●4通道电桥输出可连接于EDX-11A/14A/15A
产品一览
全部显示

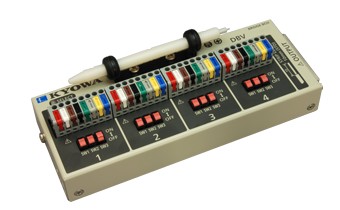

DBV-120A-4
单触式电桥盒
规格
| 通道数 | 4 |
|---|
| 传感器的连接方法 | 直插式接头 |
|---|
| 测量仪器的连接方法 | DBV-120A-4：P12-7 DBV-120A-4T：P12-7 DBV-120A-4E：EDX-11A/14A/15A用接头 DBV-120A-4ET：EDX-11A/14A/15A用接头 |
|---|
| 主要配件 | DBV-120A-4：N-122(1.5m) DBV-120A-4T：N-122(1.5m)，DBV4-MOUNT DBV-120A-4E：N-46(1.5m) DBV-120A-4ET：N-46(1.5m)，DBV4-MOUNT |
|---|
| 对应应变片 | 120Ω |
|---|
| 测量对象 | 1/4桥法双线式 1/4桥法3线式 半桥法 半桥法(对边) 全桥法 |
|---|
| 主要的对应测量器 | DBV-120A-4：DPM-42B DBV-120A-4T：DPM-42B DBV-120A-4E：EDX-11A，EDX-14A，EDX-15A DBV-120A-4ET：EDX-11A，EDX-14A，EDX-15A |
|---|
| 外形尺寸 | 154（W）×22（H）×61.4（D）mm（不含凸起部分） |
|---|
| 重量 | 约280g |
|---|
| Compliance | Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
|---|
备注
DBV-120A-4：电缆N-122（长度1.5m, 带P12-7）
DBV-120A-4T：电缆N-122（长度1.5m, 带P12-7）, 带安装板DBV4-MOUNT
DBV-120A-4E：电缆N-46（长度1.5m, 带EDX-11A/14A/15A专用接头）
DBV-120A-4ET：电缆N-46（长度1.5m, 带EDX-11A/14A/15A专用接头）, 带安装板DBV4-MOUNT
