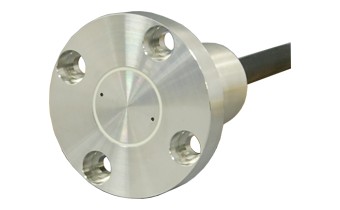

墙面土压计BER-S-35SA1
产品介绍
特点 ●优越的耐过载特性（可承受1000%过载） ●可选择通用压力的额定容量 产品一览 全部显示 BER-S-500KP35SA1 500kPa用
规格 性能 | 额定容量 | 压力 : 500kPa 载重 : 230N |
|---|
| 非线性 | ±2%RO |
|---|
| 滞后 | ±2%RO |
|---|
| 额定输出 | 约1.5mV/V（3000×10-6应变量） |
|---|
环境特性 | 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃ |
|---|
| 输出温度影响 | ±0.1%/℃ |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径10mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 10倍过载的土压（［粉体压力］ ［间隙压力］）但间隙压力(液压、气压)为3MPa。 |
|---|
| 外装 | 受压面 不锈钢材质 法兰，电缆引出部 MF Zn-C电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约400g（不含电缆） |
|---|
外形尺寸图
BER-S-1MP35SA1 1MPa用
规格 性能 | 额定容量 | 压力 : 1MPa 载重 : 460N |
|---|
| 非线性 | ±2%RO |
|---|
| 滞后 | ±2%RO |
|---|
| 额定输出 | 约1.5mV/V（3000×10-6应变量） |
|---|
环境特性 | 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃ |
|---|
| 输出温度影响 | ±0.1%/℃ |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径10mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 全应力为额定容量的1000%（全应力=有效应力 间隙水压）。但仅限于全应力对受压面均匀施加负荷的情况。间隙水压（含气体）的大负荷为3MPa或以下。 |
|---|
| 外装 | 受压面 不锈钢材质 法兰，电缆引出部 MF Zn-C电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约400g（不含电缆） |
|---|
外形尺寸图
BER-S-2MP35SA1 2MPa用
规格 性能 | 额定容量 | 压力 : 2MPa 载重 : 910N |
|---|
| 非线性 | ±2%RO |
|---|
| 滞后 | ±2%RO |
|---|
| 额定输出 | 约1.5mV/V（3000×10-6应变量） |
|---|
环境特性 | 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃ |
|---|
| 输出温度影响 | ±0.1%/℃ |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径10mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 10倍过载的土压（［粉体压力］ ［间隙压力］）但间隙压力(液压、气压)为3MPa。 |
|---|
| 外装 | 受压面 不锈钢材质 法兰，电缆引出部 MF Zn-C电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约400g（不含电缆） |
|---|
外形尺寸图
BER-S-3MP35SA1 3MPa用
规格 性能 | 额定容量 | 压力 : 3MPa 载重 : 1360N |
|---|
| 非线性 | ±2%RO |
|---|
| 滞后 | ±2%RO |
|---|
| 额定输出 | 约1.5mV/V（3000×10-6应变量） |
|---|
环境特性 | 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | 0～70℃ |
|---|
| 零点温度影响 | ±0.1%RO/℃ |
|---|
| 输出温度影响 | ±0.1%/℃ |
|---|
电气特性 | 大激励电压 | 12V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±2% |
|---|
| 输出电阻 | 350Ω±2% |
|---|
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线30m，外径10mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 10倍过载的土压（［粉体压力］ ［间隙压力］）但间隙压力(液压、气压)为3MPa。 |
|---|
| 外装 | 受压面 不锈钢材质 法兰，电缆引出部 MF Zn-C电镀 |
|---|
| 耐水压 | 600kPa（电缆引出部） |
|---|
| 重量 | 约400g（不含电缆） |
|---|
外形尺寸图
备注 ※此壁压传感器可以测量颗粒直径φ3mm或以下的土压（［粉体压力］ ［间隙压力］）。
| |
共和电业有限公司
