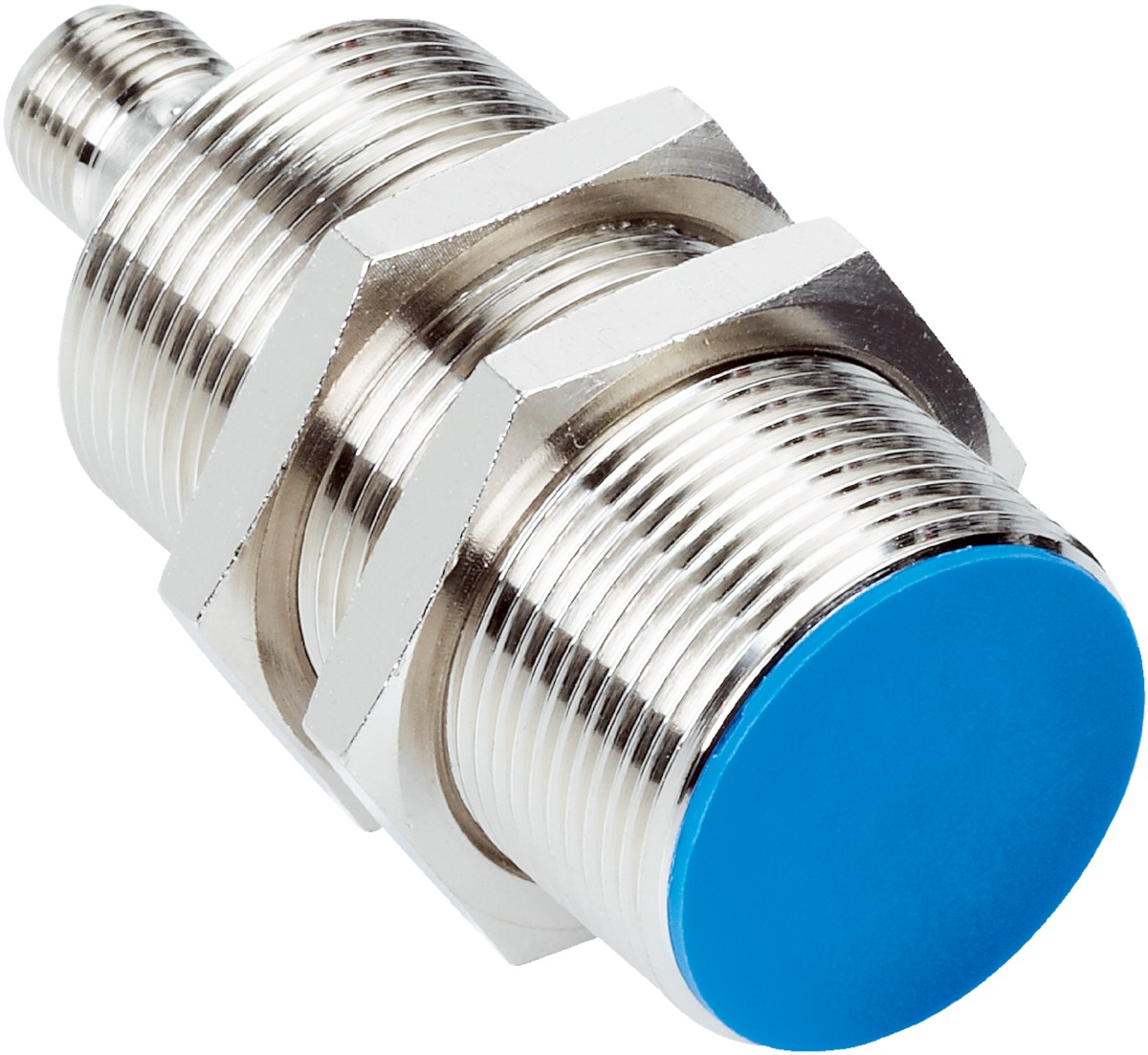

电感式接近传感器IMC30-10BPDZC0SA05
| 型号: | IMC30-10BPDZC0SA05 | | 货号: | 1061704 | | 品牌: | SICK |
产品介绍
    产品特点 | 设计构造 | 米 | | 螺纹尺寸 | M30 x 1,5 | | 直径 | Ø 30 mm | | 触发感应距离 Sn | 10 mm | | 安全接通距离 Sa | 8.1 mm | | 安装在金属 | 齐平 | | 连接类型 | 插头，M12，4 针 | | 开关量输出 | PNP | | 开关量输出详情 | PNP | | 输出 Q Imp | 信号输出（信号顺序通激活速度有关） | | 输出端 Q | 开关量输出（取决于设置的限值） | | 输出功能 | 常开接点 | | 电气规格 | DC 4 线 | | 转速范围，可通过两个限值设置 | 6...12000 脉冲/min 1) | | 加速度范围，可设置 | 0.1...2 脉冲/s² 2) | | 启动抑制，可设置 | 模式 0：启动抑制关闭, 模式 1: 0...254,可调节, 模式 2：一直到上限值 | | 外壳防护等级 | IP67 3) | | 特殊特征 | 转速监视器 | | 供货范围 | 紧固螺母，黄铜，镀镍 (2 x) |
机械/电子参数 | 供电电压 | 10 V DC ... 30 V DC | | 残余纹波 | ≤ 10 % | | 电压下降 | ≤ 2.5 V 1) | | 滞后 | 5 % ... 15 % 2) | | 再现性 | ≤ 2 % 3) 4) | | 温度漂移 (Sr) | ± 10 % | | 电磁兼容性 | 根据 EN 60947-5-2 | | 持续性电流 Ia | ≤ 100 mA | | 短路保险 | ✔ | | 通电脉冲保护 | ✔ | | 抗冲击与抗振性 | 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm | | 开关状态显示 QImp | LED，黄色 | | 开关状态显示 Q | LED，蓝色 | | 运行环境温度 | –25 ℃ ... +75 ℃ | | 外壳材料 | 黄铜, 镀镍 | | 材料，感应面 | 塑料, LCP | | 壳体长度 | 71 mm | | 可用的螺纹长度 | 54 mm | | 最大拧紧力矩 | ≤ 100 Nm | | 最短响应时间 | 模式速度检测 50 ms 模式加速度检测 1 s |
安全技术参数 通讯接口 | 通讯接口 | IO-Link V1.0 | | 通信接口详情 | COM2 (38,4 kBaud) | | 周期时间 | 5 ms | | 过程数据长度 | 16 Bit | | 过程数据结构 | 14 Bit 测量值 1 Bit 脉冲输出 1 Bit 开关量输出 | | 出厂设置 | 运行模式：加速度监控 上限/下限 转速：200/300 脉冲/min 加速度限值：1 脉冲/s² 启动抑制模式：时间延迟 时间延迟： 5 s |
折减系数 | 提示 | 这些数据仅作为参考，可能有偏差 | | 钢铁 St37 （Fe） | 1 | | 不锈钢 （V2A） | 0.8 | | 铝 （Al） | 0.45 | | 铜（Cu） | 0.4 | | 黄铜 (Ms) | 0.4 |
安装指导 | 备注 | 相关图示参见“安装指导” | | B | 30 mm | | C | 30 mm | | D | 30 mm | | F | 80 mm |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | IO-Link | ✔ |
分类 | ECLASS 5.0 | 27270101 | | ECLASS 5.1.4 | 27270101 | | ECLASS 6.0 | 27270101 | | ECLASS 6.2 | 27270101 | | ECLASS 7.0 | 27270101 | | ECLASS 8.0 | 27270101 | | ECLASS 8.1 | 27270101 | | ECLASS 9.0 | 27270101 | | ECLASS 10.0 | 27270101 | | ECLASS 11.0 | 27270101 | | ECLASS 12.0 | 27274001 | | ETIM 5.0 | EC002714 | | ETIM 6.0 | EC002714 | | ETIM 7.0 | EC002714 | | ETIM 8.0 | EC002714 | | UNSPSC 16.0901 | 39122230 |
| |
