特点
●可粘贴至安装物与电路板狭小部位的应变片基底尺寸。
分为单轴型1.2×1.1mm（长×宽），2，3轴型2.5×2.5mm（长×宽），以及超小型。
●适合安装电路板的线膨胀系数为13×10-6/℃的应变片
●将对应电路板冷热循环试验的自动补偿温度范围扩大到-30～120℃。
主要特性
| 材料电阻元件 | Ni-Cr系合金箔 |
|---|
| 材料基底 | 聚酰胺 |
|---|
| 使用主要适用粘合剂硬化后的使用温度范围（℃） | CC-33A：-196～120℃ CC-36：-30～100℃ PC-600：-196～150℃ |
|---|

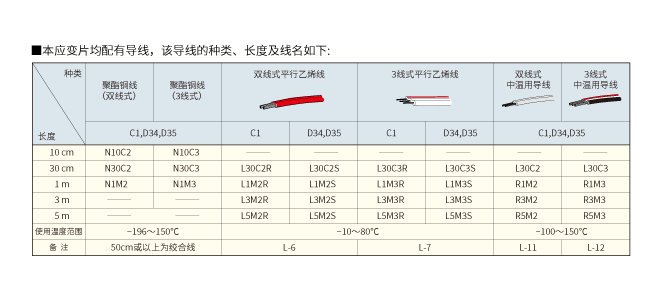

| 和主要的导线组合时的温度（℃） | 聚酯铜线：-196～150℃ 平行乙烯线（L-6，L-7）：-10～80℃ 中温用导线（L-11，L-12）：-100～150℃ |
|---|
| 自动补偿温度范围（℃） | -30～120℃ |
|---|
| 适用线膨胀系数×10－6/℃ | 13 |
|---|
| 室温下应变片界限（约％） | 1.6 |
|---|
| 室温下疲劳寿命（次数） | 2×106 （±1500×10-6应变时） |
|---|
