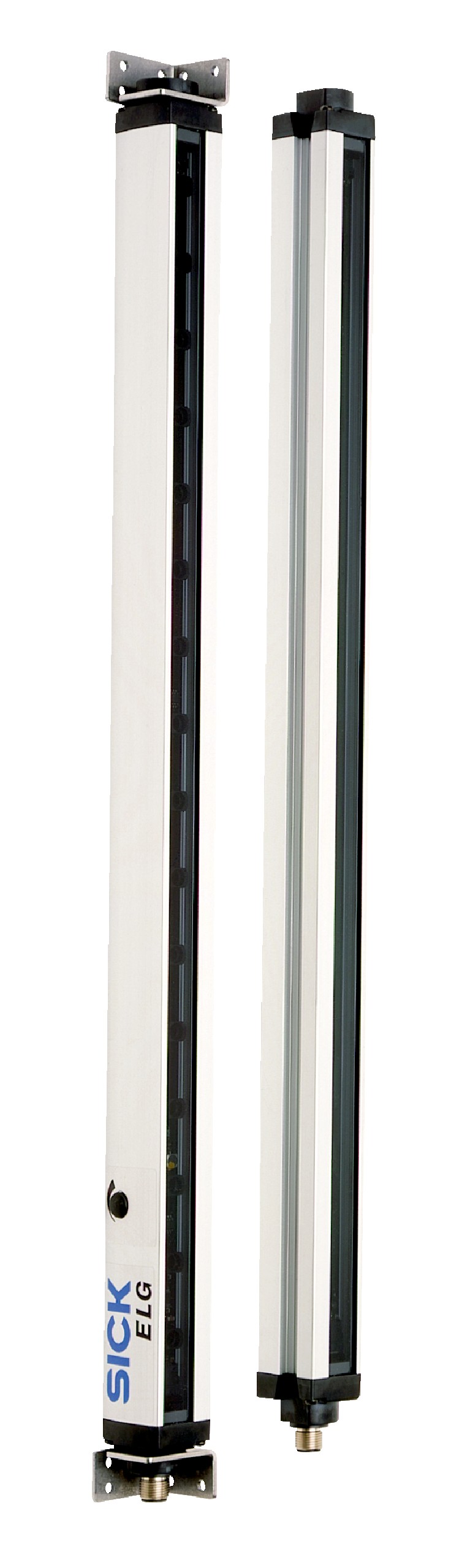

自动化光栅ELG3-1170P521
| 型号: | ELG3-1170P521 | | 货号: | 1025579 | | 品牌: | SICK |
产品介绍
 产品特点 | 传感器原理 | 接收器/发射器 | | 最小可检测物体 （MDO） | 35 mm 1) | | 光束距离 | 30 mm | | 光束数量 | 40 | | 监控高度 | 1,170 mm | | 光束评估 | 平行光 |
机械/电子参数 | 轴长 | 880 nm | | 供电电压 Uv | DC 15 V ... 30 V 1) | | 消耗电流， 发射器 | < 100 mA 1) | | 消耗电流， 接收器 | < 100 mA 1) | | 残余纹波 | < 5 Vss | | 输出电流 Imax. | ≤ 100 mA | | 输出负载，电容 | 100 nF | | 输出负载，感应 | 1 H | | 初始化时间 | 1 s | | 开关量输出 | 2 x PNP 2) | | 输出模式 | Q = 暗通开关 3) | | 尺寸(宽 x 高 x 深) | 34 mm x 1,246 mm x 29 mm | | 连接类型 | 插头，M12，4 针 | | 外壳材料 | 铝 | | 显示器 | LED | | 同步 | 光学 | | 外壳防护等级 | IP65
4) | | 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 抑制干扰脉冲 | | 防护等级 | III | | 重量 | 3,200 g | | 脉冲频率 | 250 kHz | | 前镜 | PMMA |
性能 | 最大扫描范围 | 17 m | | 最小扫描范围 | ≥ 0 mm | | 工作范围 | 12 m | | 响应时间 | 100 ms 1) |
环境参数 | 抗冲击能力 | 10 g / DIN EN 60068-2-29 / 16 ms | | 抗振动性 | 5 g, 10 Hz ... 55 Hz (IEC 68-2-6) | | 电磁兼容性 | EN 60947-5-2 | | 抗环境光能力 | 间接: ≤ 150,000 lx 1) | | 运行环境温度 | –25 ℃ ... +55 ℃ | | 仓库环境温度 | –40 ℃ ... +70 ℃ |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ |
分类 | ECLASS 5.0 | 27270910 | | ECLASS 5.1.4 | 27270910 | | ECLASS 6.0 | 27270910 | | ECLASS 6.2 | 27270910 | | ECLASS 7.0 | 27270910 | | ECLASS 8.0 | 27270910 | | ECLASS 8.1 | 27270910 | | ECLASS 9.0 | 27270910 | | ECLASS 10.0 | 27270910 | | ECLASS 11.0 | 27270910 | | ECLASS 12.0 | 27270910 | | ETIM 5.0 | EC002549 | | ETIM 6.0 | EC002549 | | ETIM 7.0 | EC002549 | | ETIM 8.0 | EC002549 | | UNSPSC 16.0901 | 39121528 |
| |
