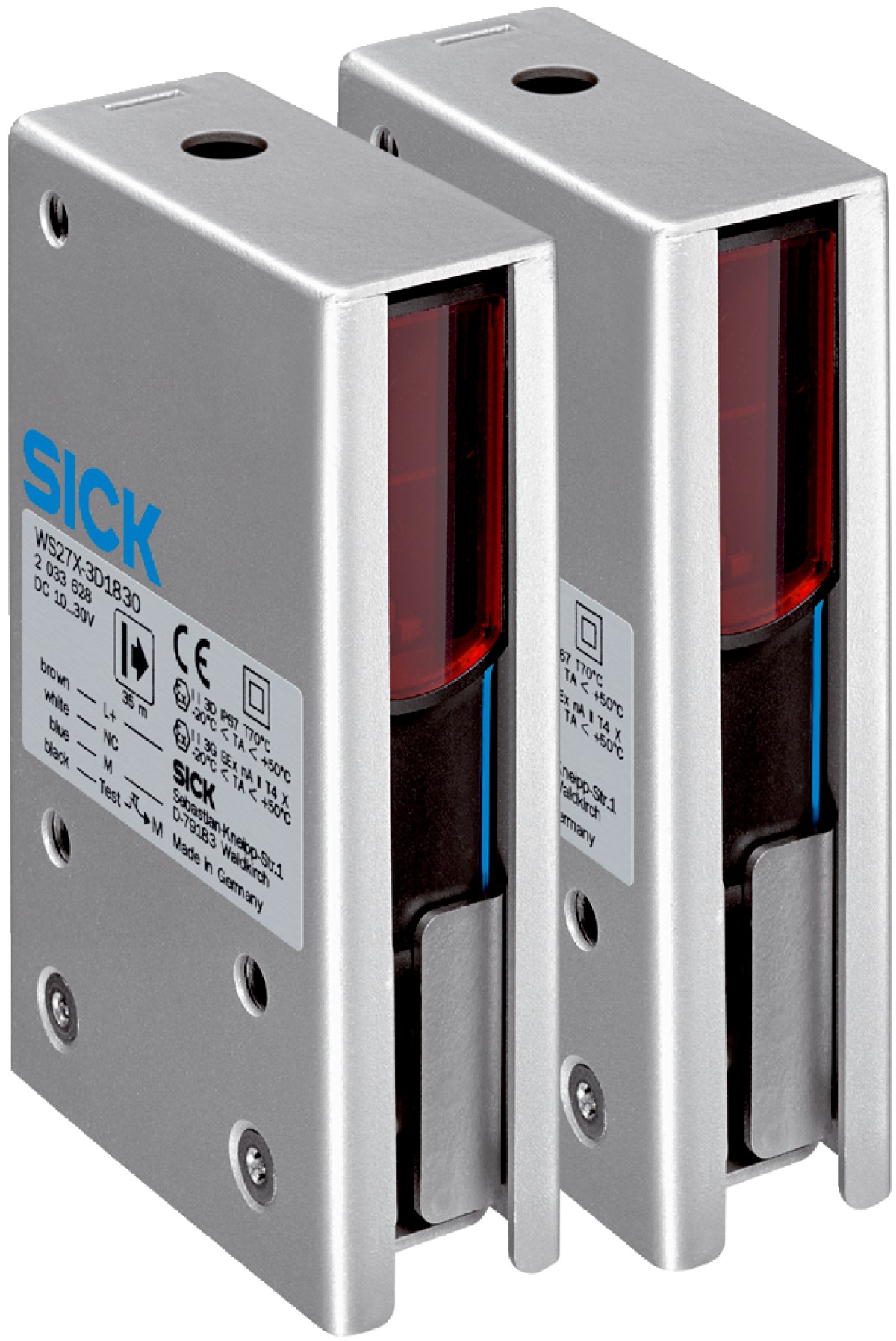

光电传感器WSE27X-3P1830

产品介绍

European conformity (CE) cULus Regulatory Compliance Mark (RCM) UK Conformity Assessed (UKCA)

产品特点

¹⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

机械/电子参数

工作电压 U_B	10 V DC ... 30 V DC ¹⁾
残余纹波	< 5 V_ss ²⁾
消耗电流，发射器	35 mA ³⁾
消耗电流，接收器	20 mA ³⁾
开关量输出	PNP
开关功能	补偿量
开关类型	明/暗切换
信号电压 PNP 高电平/低电平	约 U_V - 2.5 V / 0 V
输出电流 I_max.	≤ 100 mA
响应时间	≤ 500 µs ⁴⁾
开关频率	1,000 Hz ⁵⁾
接收角度	大约 3°
连接类型	电缆 4针, 10 m ⁶⁾
导线材料	塑料, PVC
保护电路	A ⁷⁾ B ⁸⁾ C ⁹⁾
防护等级	II ¹⁰⁾
重量	1,500 g
外壳材料	金属, 不锈钢 V2A (1.4301) 塑料, ABS
材料、光学元件	塑料, PMMA
外壳防护等级	IP67
防爆认证（ATEX）	ATEX II 3G Ex nA op is IIB T4 Gc X ATEX II 3D Ex tc IIIB T135℃ Dc X 符合 2014/34 / EU 指令
防爆区域类别	3D, 3G
运行环境温度	–20 ℃ ... +50 ℃
仓库环境温度	–40 ℃ ... +75 ℃
零件订货号	2033627 WE27X-3P1830 2033628 WS27X-3D1830

¹⁾ 短路保护的电网环境下的临界值：最大 8 A.

²⁾ 不得超过或低于 U_V 公差.

³⁾ 无负荷.

⁴⁾ 信号传输时间（电阻负载时）.

⁵⁾ 亮暗对比度为 1:1 时.

⁶⁾ 低于 0℃ 时导线不能发生形变.

⁷⁾ A = U_V 接口（已采取反极性保护措施）.

⁸⁾ B = 具有反极性保护的输入端和输出端.

⁹⁾ C = 抑制干扰脉冲.

¹⁰⁾ 额定电压：50 V DC.

安全技术参数

MTTF_D	996 年
DC_avg	0 %

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
光生物安全性 (DIN EN 62471) 证书	✔
