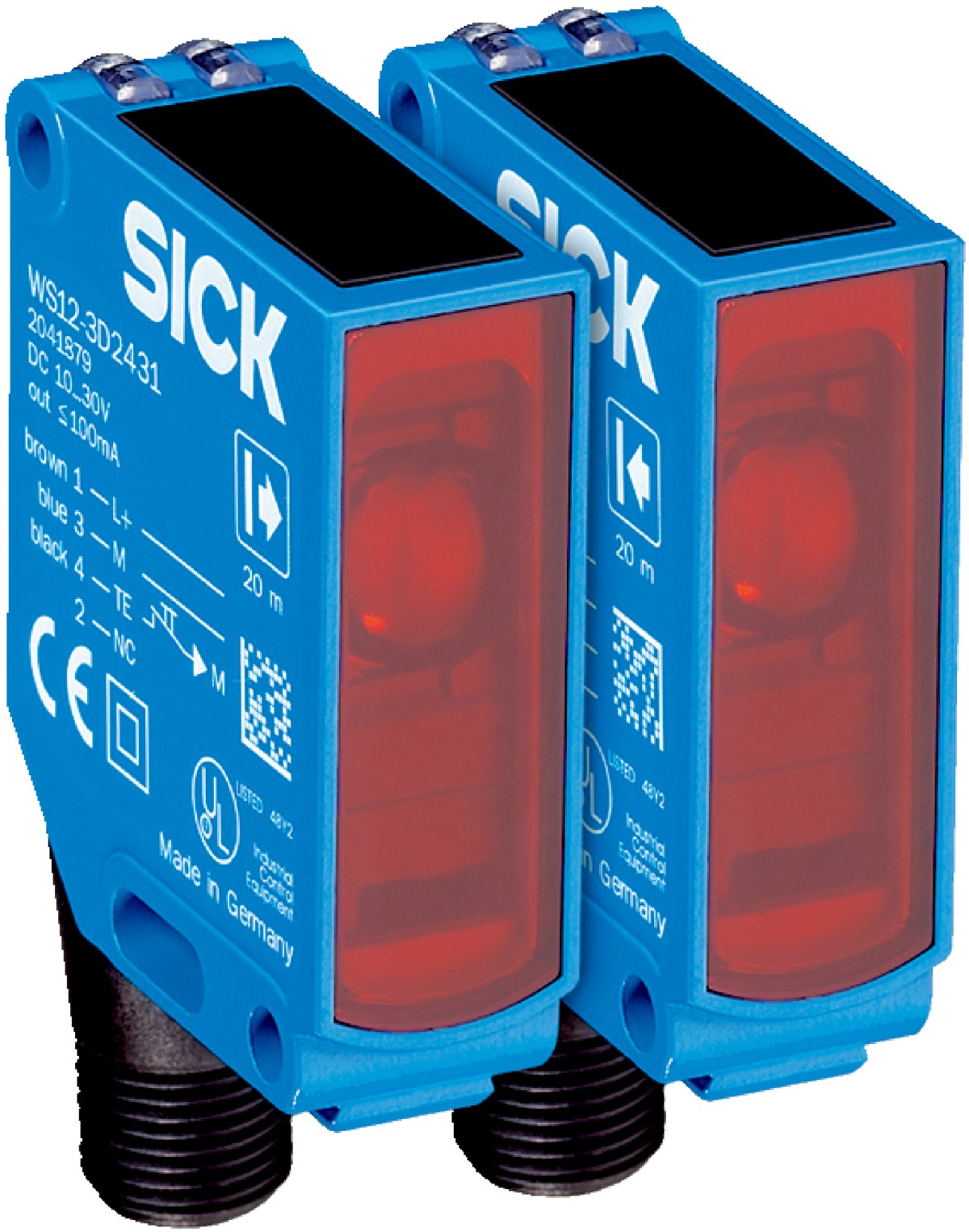

光电传感器WSE12C-3P2430A71
| 型号: | WSE12C-3P2430A71 | | 货号: | 1067782 | | 品牌: | SICK |
产品介绍
     产品特点 | 工作原理 | 对射式光电传感器 | | 最大开关距离 | 0 m ... 20 m | | 感应距离 | 0 m ... 15 m | | 发射光束 | | | 光源 | PinPoint-LED 1) | | 光源种类 | 可见红光 | | 光斑尺寸（距离） | Ø 220 mm (15 m) |
| | | 设置 | IO-Link | | 发射器散射角 | 大约 1.5° | | 零件订货号 | 2077229 WE12C-3P2430A71 2078000 WS12-3D2430S05 | | 针脚 2 配置 | 外部输入端, 示教功能输入端, 检测输出端, 逻辑输出端, 设备脏污报警输出 |
安全技术参数 | MTTFD | 539 年 | | DCavg | 0 % | | TM（持续运行时间） | 20 年 |
通讯接口 | IO-Link | ✔ , COM2 (38,4 kBaud) | | 数据传输率 | COM2 (38,4 kBaud) | | 周期时间 | 2.3 ms | | 过程数据长度 | 16 Bit | | 过程数据结构 | Bit 0 = QL1 的切换信号 | | Bit 1 = QL2 的切换信号 | | Bit 2 ～ 15 = 测量值 | | VendorID | 26 | | DeviceID HEX | 0x8000F8 | | DeviceID DEC | 8388856 |
|
电气参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | < 5 Vss 2) | | 消耗电流， 发射器 | ≤ 30 mA 3) | | 消耗电流， 接收器 | ≤ 15 mA 3) | | 防护等级 | III | | 数字输出 | | | 类型 | PNP 4) | | 开关类型 | 明/暗切换 | | 信号电压 PNP 高电平/低电平 | > Uv - 2,5 V / ca. 0 V | | 输出电流 Imax. | ≤ 100 mA | | 响应时间 | 5) | | 重复精度（响应时间） | 100 µs 6) | | 开关频率 | 1,500 Hz |
| | 保护电路 | A 7) B 8) C 9) D 10) | | Q 的响应时间/针脚 2 | 200 µs ... 300 µs 5) 6) | | Q 的开关频率/针脚 2 | ≤ 1,500 Hz 11) | | 测试输入端发射器关闭 | TE 根据 0 V |
机械参数 | 设计构造 | 方形 | | 尺寸(宽 x 高 x 深) | 15.6 mm x 48.5 mm x 42 mm | | 接口 | 插头，M12，4 针 | | | 重量 | 120 g |
环境参数 | 外壳防护等级 | IP66 IP67 IP69K | | 运行环境温度 | –40 ℃ ... +60 ℃ | | 仓库环境温度 | –40 ℃ ... +75 ℃ | | UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
Smart Task | Smart Task 名称 | 计数 + 消除抖动 | | 逻辑功能 | 直接 窗口 滞后 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 逆变器 | 是 | | 最大计数频率 | SIO Direct: --- SIO Logic: 1500 Hz IOL: 1000 Hz | | 重置持续时间 | SIO Direct: --- SIO Logic: 1,5 ms IOL: 1,5 ms | | 两个过程事件之间的最短时间 | SIO Direct: --- SIO Logic: 450 µs IOL: 500 µs | | 最长反冲时间 | SIO Direct: --- SIO Logic: 30.000 ms IOL: 30.000 ms | | 开关信号 | | | QL1 的切换信号 | 开关量输出（取决于设置的限值） | | QL2 的切换信号 | 开关量输出（取决于设置的限值） |
| | 测量值 | 计数值 |
诊断 证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | ECOLAB 证书 | ✔ | | cULus 认证 | ✔ | | 光生物安全性 (DIN EN 62471) 证书 | ✔ |
分类 | ECLASS 5.0 | 27270901 | | ECLASS 5.1.4 | 27270901 | | ECLASS 6.0 | 27270901 | | ECLASS 6.2 | 27270901 | | ECLASS 7.0 | 27270901 | | ECLASS 8.0 | 27270901 | | ECLASS 8.1 | 27270901 | | ECLASS 9.0 | 27270901 | | ECLASS 10.0 | 27270901 | | ECLASS 11.0 | 27270901 | | ECLASS 12.0 | 27270901 | | ETIM 5.0 | EC002716 | | ETIM 6.0 | EC002716 | | ETIM 7.0 | EC002716 | | ETIM 8.0 | EC002716 | | UNSPSC 16.0901 | 39121528 |
| |
