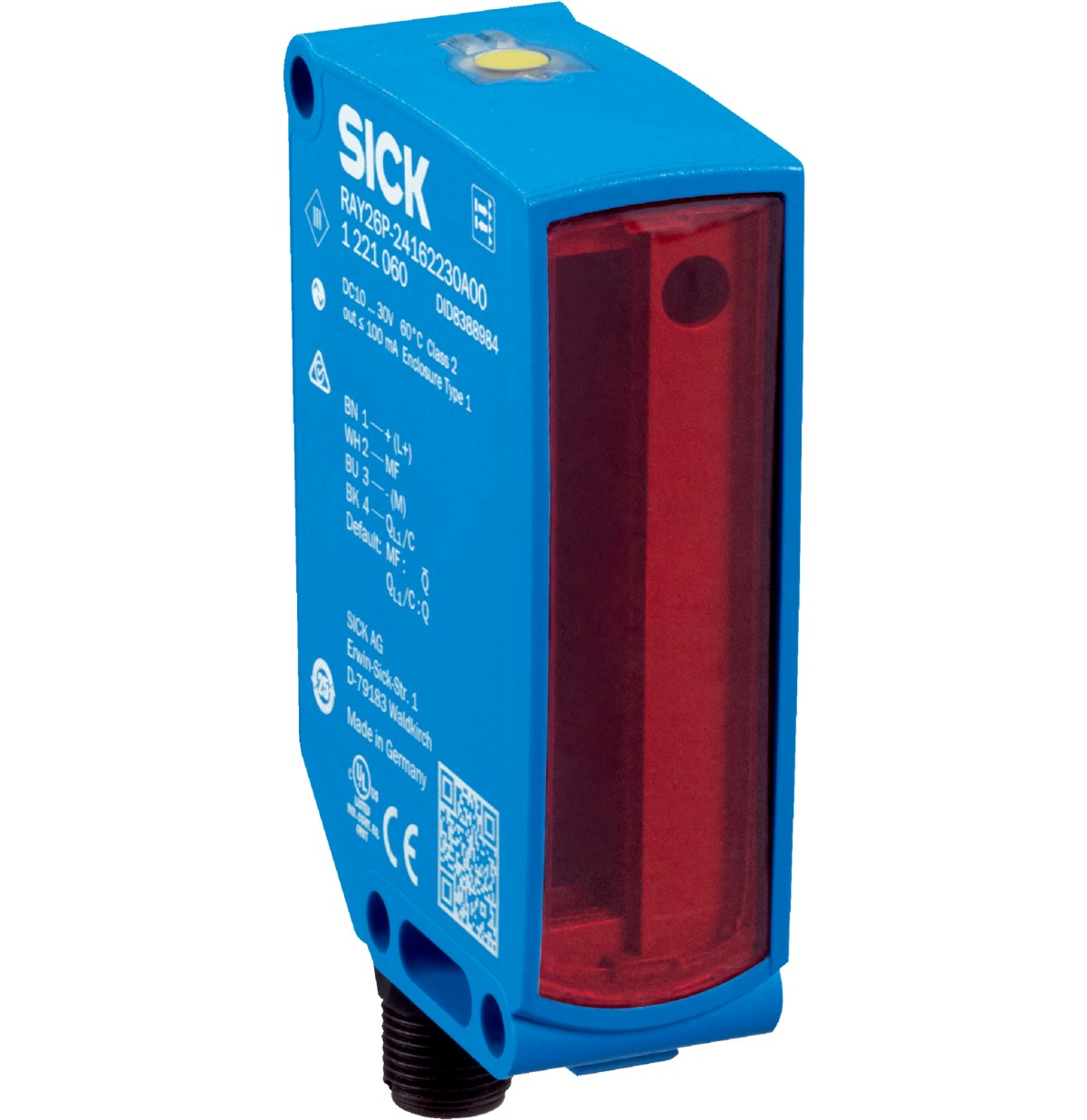

光电传感器RAY26P-34112C30ZZZ

产品介绍

Regulatory Compliance Mark (RCM) European conformity (CE) cULus UK Conformity Assessed (UKCA)

产品特点

工作原理	镜反射式光电传感器
工作原理详细信息	无反射镜最小距离（自动对准/同轴光学元件）, Reflex Array
尺寸(宽 x 高 x 深)	24.6 mm x 82.5 mm x 53.3 mm
外壳形状（光束出口）	方形
物体体积最小值	2 mm, 在光带内检测不受方位影响
监控高度	10 mm
最大开关距离	0 m ... 1.5 m ¹⁾ ²⁾
传感器与反射器之间的距离	≥ 0 m
光源种类	可见红光
光源	PinPoint-LED ³⁾
光点尺寸（距离）	10 mm x 9 mm (1 m)
轴长	635 nm
设置	BluePilot：示教功能
AutoAdapt	✔
特殊应用	检测用于位置宽的物体, 检测透明物体, 检测不平坦，表面高反光的物体, 检测扁平物体

¹⁾ 反射器 PL80A.

²⁾ 最小物体尺寸为 10 mm 时.

³⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

机械/电子参数

工作电压 U_B	10 V DC ... 30 V DC ¹⁾
残余纹波	< 5 V_ss
电流消耗	25 mA ²⁾ 40 mA ³⁾
开关量输出	反向脉冲：PNP/NPN ⁴⁾
开关功能	出厂设置：引脚 2 / 白色：NPN 常闭（亮通），PNP 常开（暗通）, 引脚 4 / 黑色：NPN 常开（暗通），PNP 常闭（亮通）
开关类型	明/暗切换
信号电压 PNP 高电平/低电平	约 U_V - 2.5 V / 0 V
信号电压 NPN 高电平/低电平	约小于 2.5 V
输出电流 I_max.	≤ 100 mA
响应时间	≤ 500 µs ⁵⁾
开关频率	1,000 Hz ⁶⁾
连接类型	带插头的电缆，M12，4 针, 270 mm ⁷⁾
导线材料	塑料, PVC
保护电路	A ⁸⁾ B ⁹⁾ C ¹⁰⁾ D ¹¹⁾
防护等级	III
重量	100 g
外壳材料	塑料, VISTAL®
材料、光学元件	塑料, PMMA
外壳防护等级	IP66 IP67
运行环境温度	–40 ℃ ... +60 ℃ ¹²⁾ ¹³⁾
仓库环境温度	–40 ℃ ... +75 ℃
UL 文件编号	NRKH.E181493 & NRKH7.E181493

¹⁾ 限值.

²⁾ 16 V DC ... 30 V DC，无负荷.

³⁾ 10 V DC ... 16 V DC，无负荷.

⁴⁾ 引脚 4 和引脚 2：该数字输出不得与其他输出连接.

⁵⁾ 信号传输时间（开启模式中的电阻性负荷时）.

⁶⁾ 开启模式中的明暗比为 1:1 时.

⁷⁾ 低于 0℃ 时导线不能发生形变.

⁸⁾ A = U_V 接口（已采取反极性保护措施）.

⁹⁾ B = 具有反极性保护的输入端和输出端.

¹⁰⁾ C = 抑制干扰脉冲.

¹¹⁾ D = 抗过载电流和短路保护输出端.

¹²⁾ 避免传感器的透明保护盖和反射器上发生冷凝.

¹³⁾ 确保示教后最大温度变化 +/-20 K.

安全技术参数

MTTF_D	709 年
DC_avg	0 %

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
光生物安全性 (DIN EN 62471) 证书	✔
