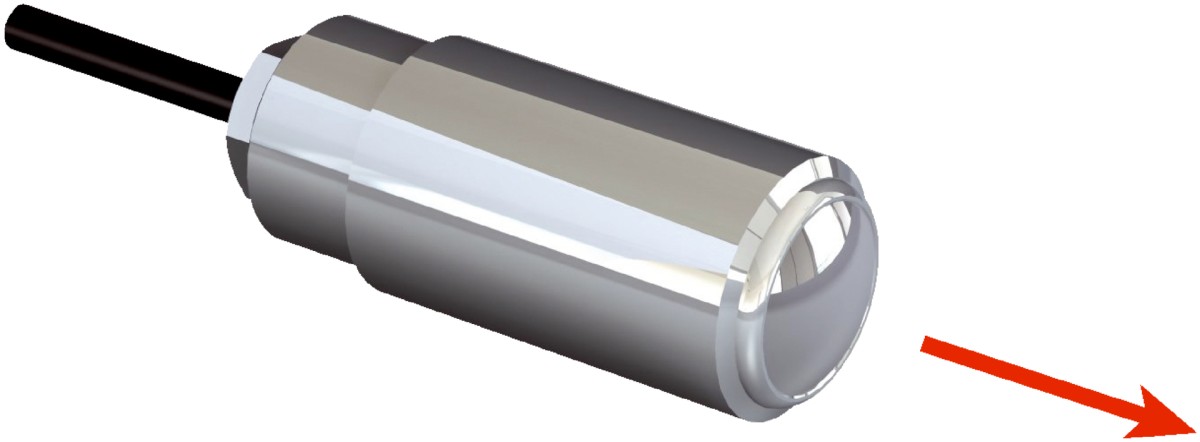

光纤传感器LL3-TX02
| 型号: | LL3-TX02 | | 货号: | 5325046 | | 品牌: | SICK |
产品介绍
产品特点 | 机器型号 | 光纤电缆 | | 工作原理 | 对射系统, 它包括一个发射器和一个接收器 | | 光导纤维头样式 | 螺纹套筒 | | 应用 | 标准 | | 特殊特征 | 材料、光导纤维体以及紧固材料由不锈钢 V4A（1.4404，316L）制成 | | 兼容的光纤放大器 | WLL80, WLL180, GLL170(T), WLL24 Ex | | 最大开关距离 | 38,000 mm (8 ms 时的 WLL80 触发感应距离) | | 最小物体直径 | 0.5 mm 1) | | 光导头 | | | 发射器散射角 | 11.42° | | 集成镜头 | 是 | | 附加透镜兼容性 | 否 |
| | 光纤 | | | 兼容红外光 | 否 | | 光纤电缆可截短 | ✔ | | 需要转接终端套管 | 否 |
| | 包含在供货范围内 | 紧固，4 x 六角螺母 M12，光导纤维体切割器 FC (5304141)，光导纤维头保护套 |
机械参数 | | 光纤 | | | 光纤电缆长度 | 20,000 mm | | 弯曲半径 | 25 mm | | 动态灵活性（机器人技术） | 否 | | 外径，光纤电缆接口 | 2.2 mm | | 纤维分布 | 单纤维 | | 核心构造 | Ø 1.5 mm 单纤维 |
| | 材料 | | | 光导头 | 不锈钢 1) | | 电缆护套 | Polyethylen (PE) / Polyvinylchlorid (PVC) | | 纤维 | Polymethylmethacrylat (PMMA) |
| | 重量 | 118 g |
环境参数 使用 WLL80 的触发感应距离 | 模式 16 µs | 6,900 mm | | 模式 70 µs | 23,000 mm | | 模式 250 µs | 32,630 mm | | 模式 500 µs | 38,000 mm | | 模式 1 ms | 38,000 mm | | 模式 2 ms | 38,000 mm | | 模式 8 ms | 38,000 mm |
使用 WLL180T 的触发感应距离 | 模式 16 µs | 1,800 mm | | 模式 70 µs | 7,000 mm | | 模式 250 µs | 12,000 mm | | 模式 2 ms | 25,000 mm | | 模式 8 ms | 38,000 mm | | 提示 | 触发感应距离与带光源类型的光纤传感器相关：可见红光 |
使用 GLL170 的触发感应距离 使用 GLL170T的触发感应距离 | 模式 50 µs | 6,890 mm | | 模式 250 µs | 10,810 mm |
分类 | ECLASS 5.0 | 27270905 | | ECLASS 5.1.4 | 27270905 | | ECLASS 6.0 | 27270905 | | ECLASS 6.2 | 27270905 | | ECLASS 7.0 | 27270905 | | ECLASS 8.0 | 27270905 | | ECLASS 8.1 | 27270905 | | ECLASS 9.0 | 27270905 | | ECLASS 10.0 | 27270905 | | ECLASS 11.0 | 27270905 | | ECLASS 12.0 | 27270905 | | ETIM 5.0 | EC002651 | | ETIM 6.0 | EC002651 | | ETIM 7.0 | EC002651 | | ETIM 8.0 | EC002651 | | UNSPSC 16.0901 | 39121528 |
| |
