一、基本信息

超声C扫描显微镜(SAM)是一种利用超声波为传播媒介的无损检测成像设备，主要利用高频超声波，对各类器件、材料进行检测，能够检测出样品内部的气孔 、裂纹、夹杂和分层等缺陷，并以图形的方式直观展示。在扫描过程中，不会对样品造成损伤，不会影响样品性能，可满足水冷散热器产品质控需求。

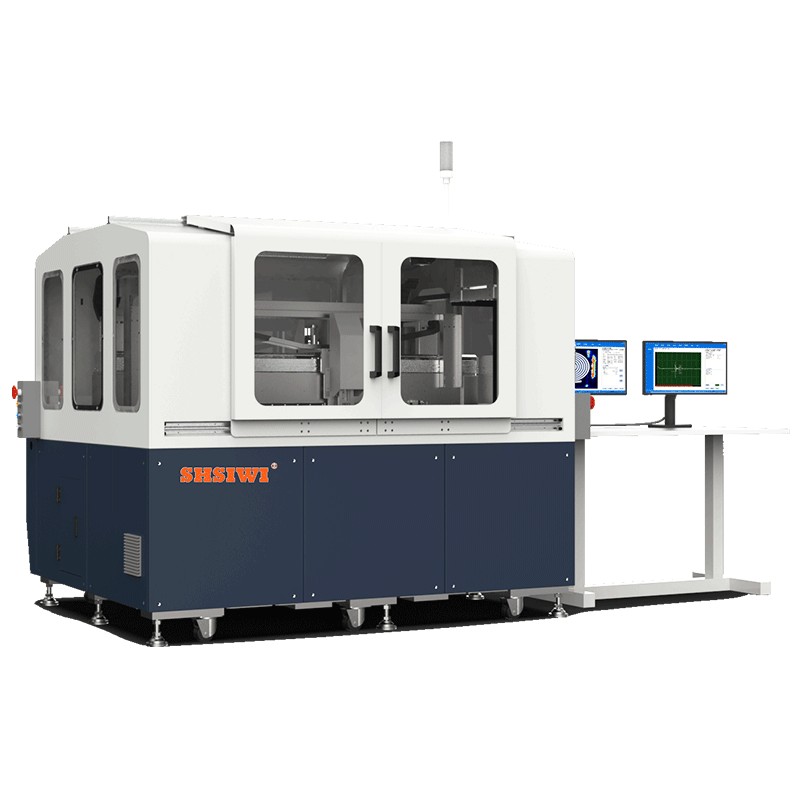

上图仅供参考，实际产品可能会有所差别

一、机电特性

二、厂务安装条件

2.1 设备尺寸

设备整机尺寸2800mm(长)×2600mm(宽)×2000mm(高)。安装方案基于空间占用最小化和维护/服务条件**化的需要，保证在设备周围留有1000mm的空间，可以方便工作人员进行操作、维护。

2.2 电脑桌

设备配有电脑桌，用于安放鼠标、键盘及显示器。

2.3 电力供应

工作电源：220V±10%/50Hz，2～3KW

2.4 水源

设备需要自来水、去离子水或者纯净水，并且需要定期更换。水温要求：15～30℃

2.5 环境温度要求：20～35℃

2.6 环境相对湿度：35℃≤50%RH

2.7 周边环境：

不要放在强磁场、电磁波和产生高频设备的旁边。

减少振动，10Hz以下振动的******振幅 0.7μm PP以下。

灰尘少、湿气少，没有腐蚀性气体的地方。

电源的变化，限制到最小。

为了防止地震的损坏，四周一定要固定。

三、设备主要配置表

四、应用领域

4.1 水冷散热板焊接缺陷检测

五、软件功能

七、标准材料声速表
