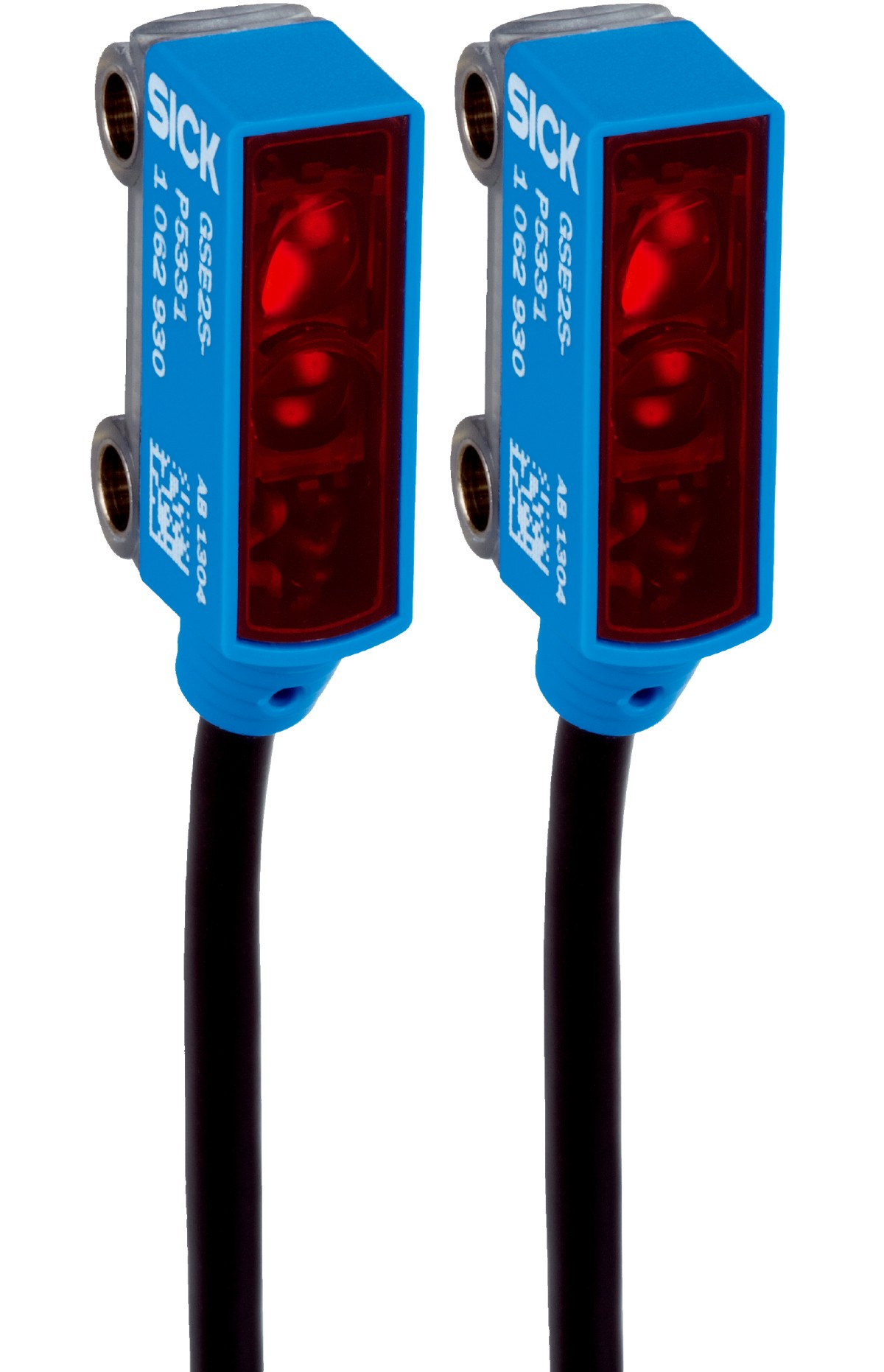

光电传感器GSE2S-E0311S10

产品介绍

European conformity (CE) cULus Regulatory Compliance Mark (RCM) UK Conformity Assessed (UKCA)

产品特点

工作原理	对射式光电传感器
尺寸(宽 x 高 x 深)	7.7 mm x 21.8 mm x 13.5 mm
外壳形状（光束出口）	方形
最大开关距离	0 m ... 2 m
感应距离	0 m ... 1.5 m
光源种类	可见红光
光源	PinPoint-LED ¹⁾
光点尺寸（距离）	Ø 23 mm (500 mm)
轴长	640 nm
设置	无
特殊特征	Cable (TPU) with JST connector, 2 wire for sender and 3 wire for receiver

¹⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

机械/电子参数

工作电压 U_B	10 V DC ... 30 V DC ¹⁾
残余纹波	< 5 V_ss ²⁾
电流消耗	20 mA ³⁾
开关量输出	NPN
开关类型	暗通
输出电流 I_max.	≤ 50 mA
响应时间	< 0.6 ms ⁴⁾
开关频率	800 Hz ⁵⁾
连接类型	Cable (TPU) with JST connector, 2 wire for sender and 3 wire for receiver, 250 mm
导线材料	塑料, TPU
导线直径	Ø 3 mm
保护电路	A ⁶⁾ C ⁷⁾ D ⁸⁾
重量	31.1 g
外壳材料	塑料, ABS
材料、光学元件	塑料, PMMA
外壳防护等级	IP67
运行环境温度	–30 ℃ ... +50 ℃
仓库环境温度	–40 ℃ ... +75 ℃
UL 文件编号	NRKH.E181493

¹⁾ 短路保护的电网环境下的临界值：最大 8 A.

²⁾ 不得超过或低于 U_V 公差.

³⁾ 无负荷.

⁴⁾ 信号传输时间（电阻负载时）.

⁵⁾ 亮暗对比度为 1:1 时.

⁶⁾ A = U_V 接口（已采取反极性保护措施）.

⁷⁾ C = 抑制干扰脉冲.

⁸⁾ D = 抗过载电流和短路保护输出端.

安全技术参数

MTTF_D	2,595 年
DC_avg	0 %

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
光生物安全性 (DIN EN 62471) 证书	✔
