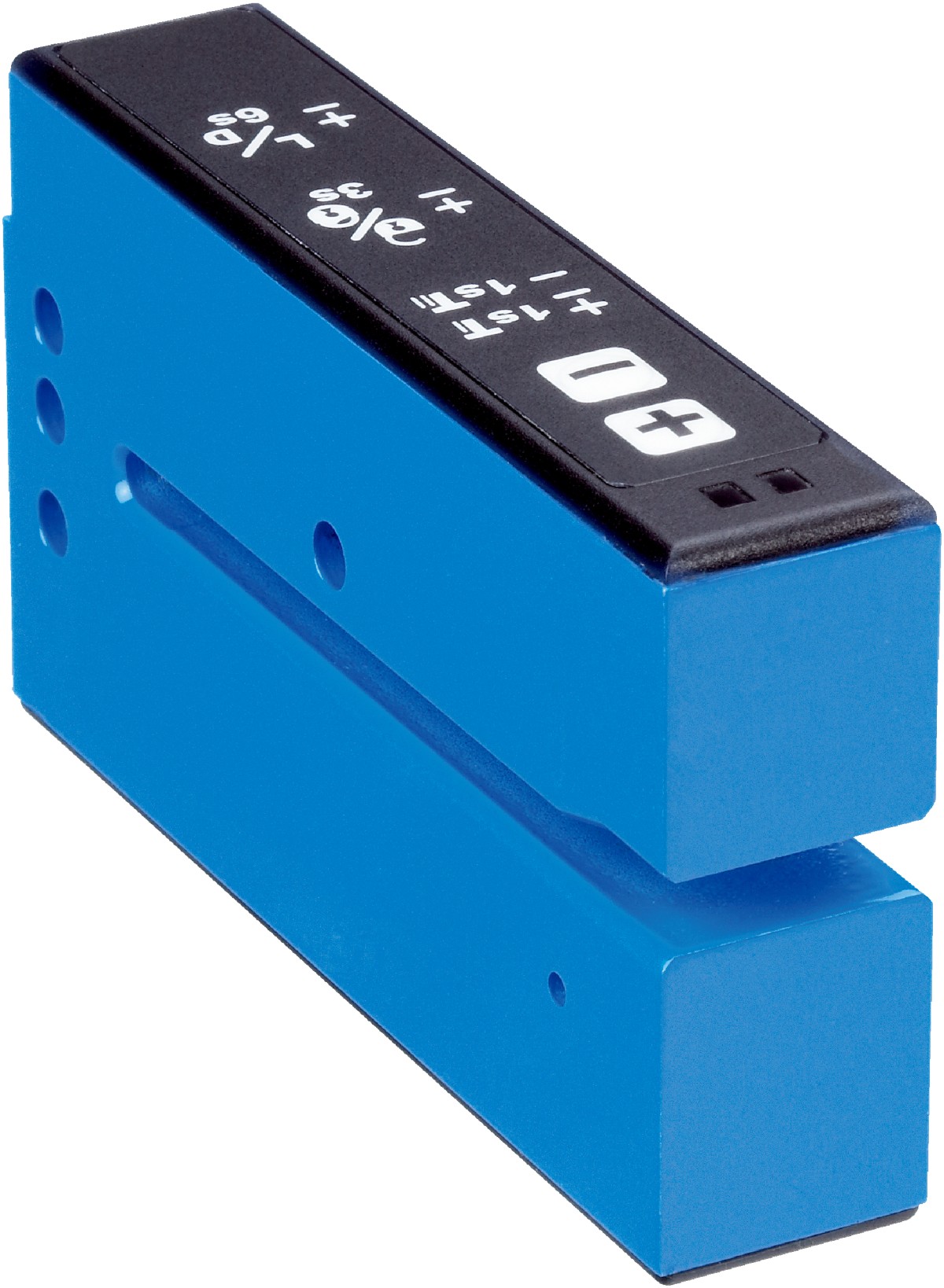

槽形传感器UFN3-70B113

产品介绍

European conformity (CE) cULus listed

产品特点

¹⁾ 取决于标签的厚度.

机械/电子参数

供电电压	10 V DC ... 30 V DC ¹⁾
残余纹波	< 10 % ²⁾
电流消耗	40 mA ³⁾
开关频率	1.5 kHz ⁴⁾
响应时间	250 µs ⁵⁾
开关量输出	PNP, NPN
开关量输出（电压）	PNP：高电平 = U_V ≤ 2 V / 低电平约 0 V NPN：高电平 = 约 U_V/ 低电平 ≤ 2 V
开关类型	明/暗切换
输出电流 I_max.	100 mA ⁶⁾
初始化时间	100 ms
连接类型	电缆 4针, 2 m
防护等级	III ⁷⁾
保护电路	具有短路保护的输出端 Q 抑制干扰脉冲
外壳防护等级	IP65
重量	+ 95 g
外壳材料	金属, 铝

¹⁾ 限值，反极性保护在具备短路保护的电路中运行时：最大 8 A.

²⁾ 不得超过或低于 U_V公差.

³⁾ 无负荷.

⁴⁾ 明暗比 1:1，典型，取决于材料和速度.

⁵⁾ 信号传输时间（电阻负载时）.

⁶⁾ 最小输出电流 0.3 mA.

⁷⁾ 测量电压 DC 50 V.

安全技术参数

MTTF_D	207 年
DC_avg	0 %

环境参数

¹⁾ 低于 0℃ 时导线不能发生形变.

²⁾ UFN 符合工业领域相关的电磁兼容性规定（EMC）（电磁辐射防护等级 A）。在住宅区使用时可能造成电磁辐射干扰。.

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
