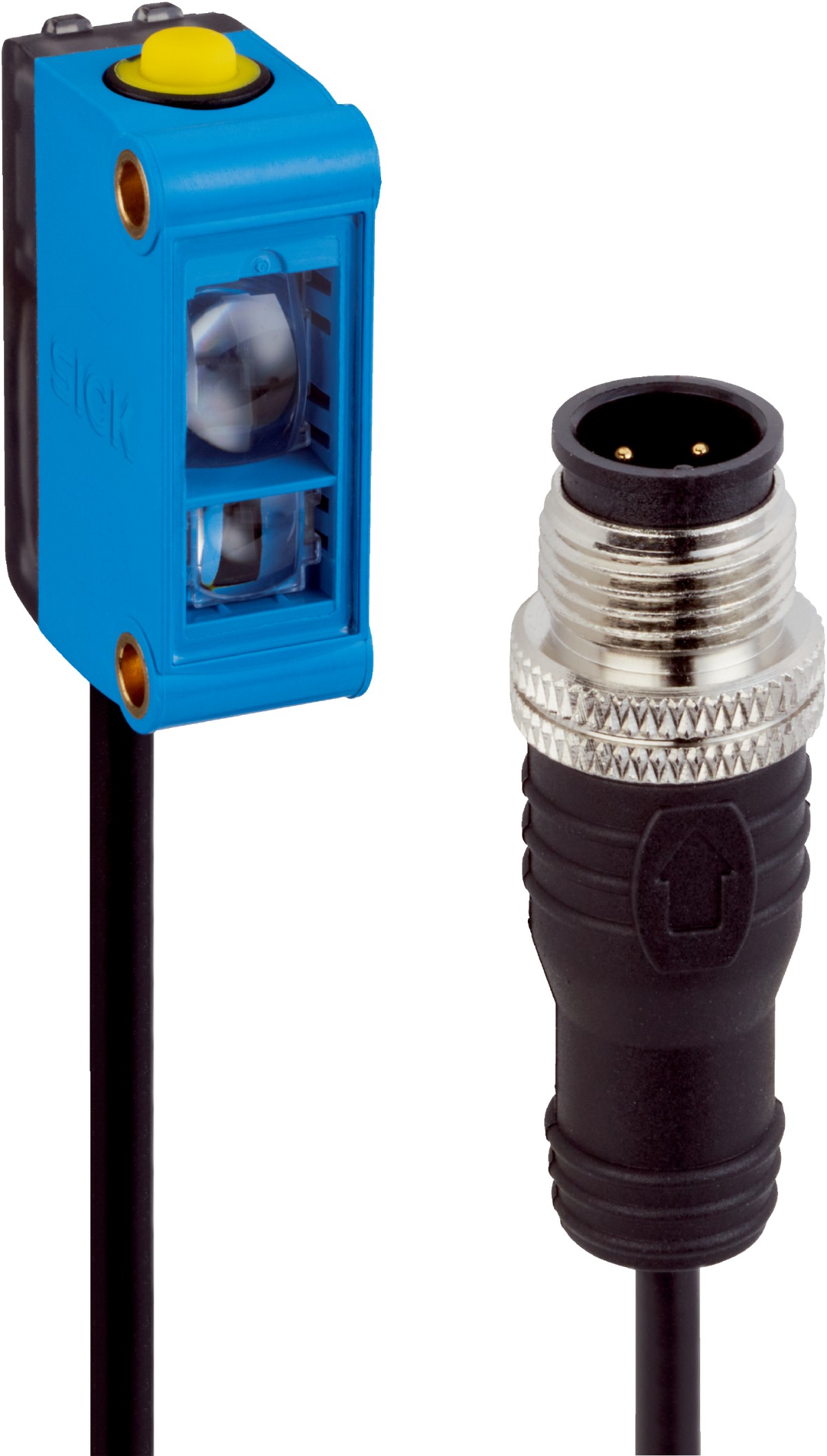

颜色传感器CSM-WN111C2P

产品介绍

European conformity (CE) cULus listed Regulatory Compliance Mark (RCM) UK Conformity Assessed (UKCA)

产品特点

尺寸(宽 x 高 x 深)	12 mm x 31.5 mm x 21 mm
感应距离	≤ 12.5 mm
感应距离公差	± 3 mm
外壳形状	无
光源	LED, RGB ¹⁾
轴长	640 nm, 525 nm, 470 nm
光点尺寸	1.9 mm x 9.4 mm
光点位置	长度方向
设置	示教按键
示教功能程序	Teach-in static/dynamic ET：动态示教功能

¹⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

机械/电子参数

供电电压	12 V DC ... 24 V DC ¹⁾
残余纹波	< 5 V_ss ²⁾
电流消耗	< 50 mA ³⁾
开关频率	1.7 kHz ⁴⁾
响应时间	300 µs ⁵⁾
抖动	150 µs
开关量输出	NPN
开关量输出（电压）	NPN：高电平 = 约 U_V/ 低电平 ≤ 2 V
开关类型	明/暗切换
输出（端口）	一种颜色
输出电流 I_max.	< 100 mA ⁶⁾
示教功能输入（ET）	NPN: Teach: U < 2 V, Run: U = 10 V ... < U_V
连接类型	带插头的电缆，M12，4 针, 0.2 m
导线直径	Ø 3.4 mm
防护等级	III
保护电路	U_V 接口，带反极性保护具有短路保护的输出端 Q 抑制干扰脉冲
外壳防护等级	IP67
重量	大约 25 g
外壳材料	塑料, ABS
材料、光学元件	塑料, PMMA

¹⁾ 临界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具备短路保护的电路中运行时，最大 8 A.

²⁾ 不得超过或低于 U_V公差.

³⁾ 无负荷.

⁴⁾ 亮暗对比度为 1:1 时.

⁵⁾ 信号传输时间（电阻负载时）.

⁶⁾ 当供电电压 > 24 V时，I_max = 50 mA。I_max 是所有 Q_n 的总电流量.

环境参数

Connection type/pinouts

连接类型

带插头的电缆，M12，4 针, 0.2 m

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
光生物安全性 (IEC EN 62471) 证书	✔
