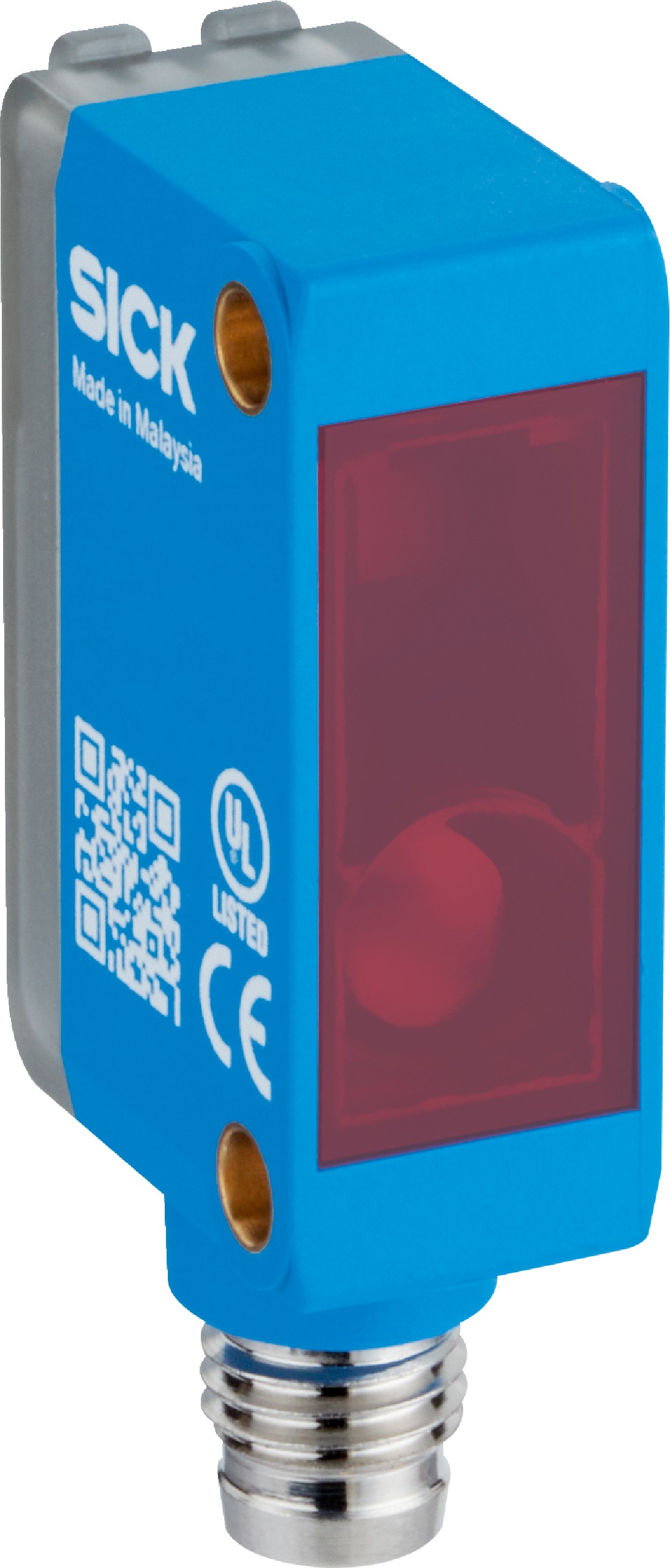

光电传感器GLD6SP-228111A0ZZZ
| 型号: | GLD6SP-228111A0ZZZ | | 货号: | 1139439 | | 品牌: | SICK |
产品介绍
产品特点 | 工作原理 | 镜反射式光电传感器 | | 工作原理详细信息 | 与反射镜保持最小距离（双透镜系统） | | 感应距离 |
| | 最小触发感应距离 | 0.03 m | | 最大开关距离 | 6 m | | 反射器到发射器的最大距离范围（运行备用 1） | 0.03 m ... 6 m | | 反射器到发射器的推荐距离范围（运行备用 2） | 0.07 m ... 5 m | | 参考反射器 | 反射器 PL80A | | 建议的实现理想性能的触发感应距离范围 | 0.25 m ... 1.6 m |
| | 偏振过滤器 | 是 | | 发射光束 |
| | 光源 | PinPoint-LED | | 光源种类 | 可见红光 | | 光点形状 | 点状 | | 光斑尺寸（距离） | Ø 11.5 mm (350 mm) |
| | LED 特征值 |
| | 标准性参考 | EN 62471:2008-09 | IEC 62471:2006，修订版 | | LED 风险组标记 | 无危险 | | 轴长 | 640 nm | | 平均使用寿命 | 100,000 h（温度为 TU = +25 ℃） |
| | | 显示 |
| | LED，绿色 | 状态指示灯
持续接通：上电 | | LED 黄色 | 光接收状态
持续接通：物体不存在
持续断开：物体存在 |
|
电气参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | ≤ 5 Vss | | 使用类别 | DC-12 (根据 EN 60947-5-2) DC-13 (根据 EN 60947-5-2) | | 电流消耗 | ≤ 20 mA, 无负荷。UB = 24 V 时 | | 防护等级 | III | | 数字输出 |
| | 数量 | 1 | | 类型 | PNP | | 开关类型 | 明/暗切换 | | 信号电压 PNP 高电平/低电平 | 约 UB-3 V / 0 V | | 输出电流 Imax. | ≤ 100 mA 2) | | 输出保护电路 | 反极性保护 |
| 过流保护 |
| 短路保护 | | 响应时间 | ≤ 625 µs 3) | | 开关频率 | 1,000 Hz 4) |
| | 引脚/缆芯分配 |
| | 引脚 4 / 黑色 (BK) 功能 | 数字输出、暗通开关、存在物体 → 输出 Ǭ HIGH | | 引脚 2 / 白色 (WH) 功能 | 数字输出、亮通开关、存在物体 → 输出 Q LOW |
|
1) 限值. 2) UB > 24 V，I max = 50 mA 时. 3) 信号传输时间（电阻负载时）. 4) 亮暗对比度为 1:1 时. 机械参数 | 设计构造 | 方形 | | 尺寸(宽 x 高 x 深) | 12 mm x 31.6 mm x 21 mm | | 接口 | 插头，M8，4 针 | | 材料 |
| | 外壳 | 塑料, ABS | | 前镜 | 塑料, PMMA | | 插头 | 金属, 铜合金 (C3604 CUZN39PB3) |
| | 重量 | 大约 10 g | | 固定螺钉的最大拧紧力矩 | 0.4 Nm |
环境参数 | 外壳防护等级 | IP67 (EN 60529) | | 运行环境温度 | –30 ℃ ... +55 ℃ | | 仓库环境温度 | –40 ℃ ... +70 ℃ | | 类型抗环境光能力 | 太阳光: ≤ 30,000 lx | | 抗冲击能力 | 11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27)) | | 抗振动性 | 10 Hz ... 55 Hz (振幅 0.5 mm，3 x 30 分钟 (EN60068-2-6)) | | 空气湿度 | 35 % ... 95 %, 相对空气湿度（无雾） | | 电磁兼容性（EMC） | EN 60947-5-2 | | UL 文件编号 | NRKH.E348498 & NRKH7.E348498 |
分类 | ECLASS 5.0 | 27270902 | | ECLASS 5.1.4 | 27270902 | | ECLASS 6.0 | 27270902 | | ECLASS 6.2 | 27270902 | | ECLASS 7.0 | 27270902 | | ECLASS 8.0 | 27270902 | | ECLASS 8.1 | 27270902 | | ECLASS 9.0 | 27270902 | | ECLASS 10.0 | 27270902 | | ECLASS 11.0 | 27270902 | | ECLASS 12.0 | 27270902 | | ETIM 5.0 | EC002717 | | ETIM 6.0 | EC002717 | | ETIM 7.0 | EC002717 | | ETIM 8.0 | EC002717 | | UNSPSC 16.0901 | 39121528 |
| |
