FLIR Ex系列是一款“即瞄即拍”型热像仪，可为你带来全新维度体验。FLIR Ex系列热像仪经济实惠，是点温仪的替代产品。它拍摄的热图像包括各个像素点的温度信息。图片存储将全新多波段动态成像(MSX®)、热图像与可视图像多种格式相结合，让FLIR Ex系列热像仪使用起来极其方便。

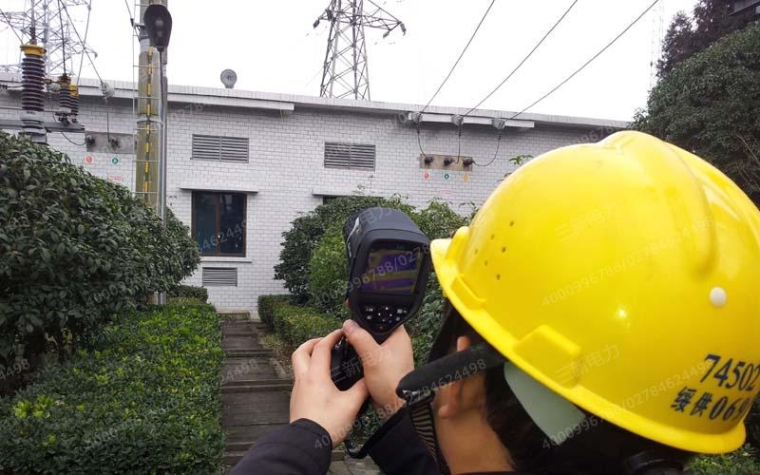

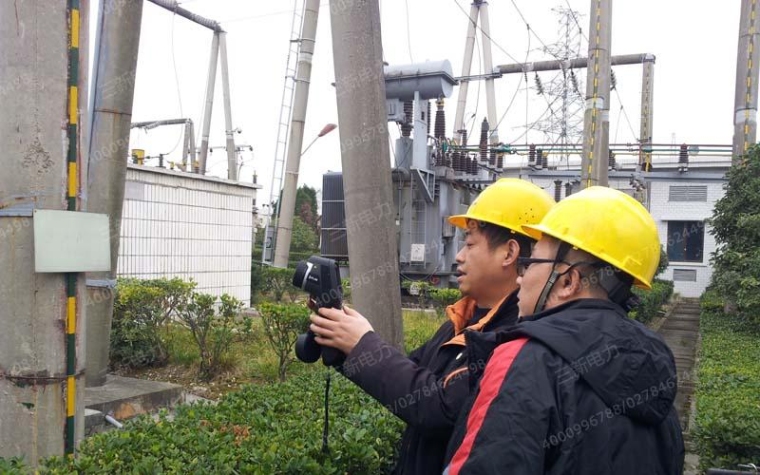

红外热像仪现场应用案例

技术参数

FLIR E40红外热像仪性能特点

◆ 高分辨率红外图像 - 19,200像素，(160×120)红外图像分辨率

◆ 60Hz图像帧频 - 提供更快的图像帧频速率

◆ 测温范围广 – 在-20℃至+650℃之间，适用于电气及工业应用领域

◆ 内置可见光数码相机 - 310万像素分辨率，内配闪光灯，不论何种照明条件，均能提供清晰可见光图像

◆ 画中画(PIP) - 显示叠加在可见光图像之上的红外热图像

◆ LED照明灯 – 使可见光相机和热叠加可应用于光线较弱的环境中

◆ 缩略图像库 – 可快速检索储存图像

◆ 可充电锂离子电池 – 连续工作时间超过4小时；可更换

◆ Locat IR激光指示器 – 用激光精确找到参考点

◆ 激光校准 – 在红外图像上标出激光指示器瞄准的点

◆ 红外窗口校正 – 通过软件设定红外窗口透过率

◆ 区域（Zui小值/Zui大值/平均值）模式 – 显示选定区域内的Zui小、Zui大或平均测温读数值

◆ 自动热/冷点标记 – 测温区域内自动追踪标记热或冷点

◆ 文本注释 – 对图像进行注释，可集成入报告

◆ 标准配置包括 – 便携箱、带有镜头的红外热像仪、电池、标定证书、热像仪镜头盖、FLIR Tools软件光盘、手带、存储卡、包含多个插头的电源、《快速入门》、《信息指南》、USB线、用户文档光盘、视频线、延保卡或注册卡

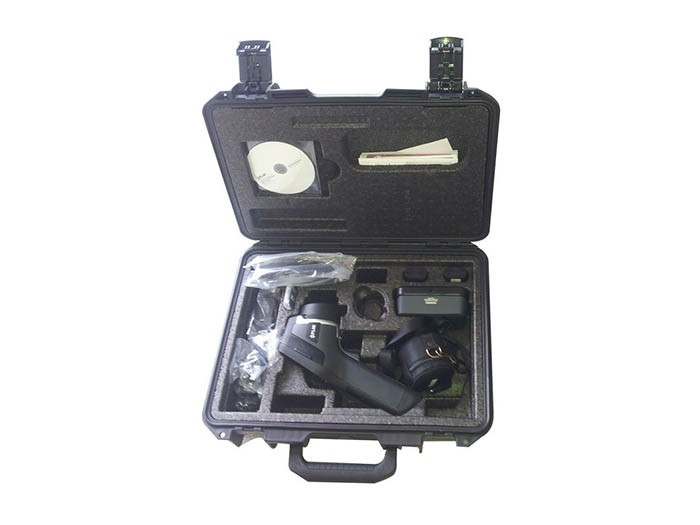

包装清单

FLIR E40红外热像仪技术参数

◆ 图像性能

现场角：25×9

空间分辨率：＜1.4mrad

帧 频：＞50Hz

热灵敏度：＜0.05C

变 焦：1—4倍及以上连续数码变焦，包含取景

波长范围：7.5—13um

红外图像分辨率：320×240像素

◆ 图形显示

显 示：3.5英寸触摸显示屏320×240像素以上

图像模式：红外热图、可见光图像、画中画、缩略图

画中画：红外热图在可见光图内

◆ 测量

测温范围：—20℃—+650℃

精 度：±2%(读数范围)或±2℃读数误差

◆ 测量分析

点测温：3点测量

区域测温：3个区域，包括区域高温、区域低温、区域平均值

等温线：区域/之上/之下

温差计算：根据当前温度或参考温度计算温差

辐射值校正：调节范围：0.001—1.00或从菜单中的材料列表中选择

外部光学校正：根据输入光学传输系数和温度自动校正

测量校正：根据反射温度，光学传输系数和大气穿透率自动校正

◆ 图像储存

图像储存：含测量数据的标准JPEG格式，储存于SD卡中超过1000幅热图

储存模式：红外/可见光图像，红外图像和可见光图像同时储存

内置数码相机：310万像素（2048×1536像素）及一个高亮度LED灯

内置可见光数码相机镜头数据：视场角53×41

◆ 通信接口

接 口：USB—mini，USB—A，RCA复合视频

USB：USB—A：连接外部USB设备USB Mini—B和电脑或MPEG—4流媒体设备的数据传输

视频输出：标准RCA复合输出

◆ 电池系统

电池:锂电池，超过4个小时连续工作时间

充电器：交流适配器、车载12V充电器

省电模式：自动关机和睡眠模式

◆ 环境参数

封装等级：IP54封装（ICE60529标准）

抗冲击：承受25g（ICE60068—2—29标准）

抗震动：承受2g（ICE60068—2—6标准）

◆ 物理参数

重量（含电池）：小于0.9kg

◆ 使用环境

环境温度：-10℃～+50℃

空气相对湿度：≤85%RH

大气压力：80—106KPa

海拔高度：≤2000m

◆ 工作电源

输入电源：220V 50HZ
