SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门最关心的问题之一。密度继电器测试仪是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的密度继电器测试仪因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器测试仪温度补偿性能变差，当环境温度突变时常导致密度继电器测试仪误动作。因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对密度继电器测试仪进行校验。从实际运行情况看，对现场运行中的密度继电器测试仪、压力表进行定期校验也是非常必要的。

技术参数

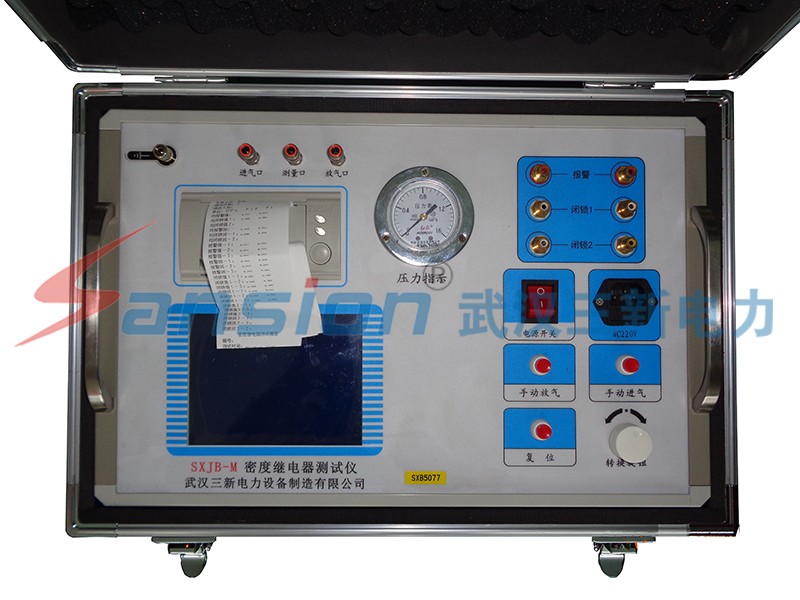

SXJB-M_SF6密度继电器测试仪性能特点

◆密度继电器测试仪采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。

◆配置了单色液晶屏和软键盘人机接口，操作简单、界面美观，所有参数及状态一目了然。

◆自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了密度继电器测试仪现场校验难的问题。

◆所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。

◆汉字报表式打印测试结果，并对试验结果进行智能分析。

◆能同时存储50次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。

◆校验过程中无需恒温室，可以在任意有效温度范围内对密度继电器测试仪、压力表进行校验。

◆配有多种型号过渡接头，大多数型号开关的密度继电器测试仪不用拆卸即可进行现场校验。

◆校验过程中不浪费SF6气体，测试成本低，对环境无污染。

◆具有在线修改系统时钟的功能。

◆具有在线修改系统压力功能，可以现场修正。

◆核心元器件采用进口元件，性能可靠。

◆能同时测试一组报警信号、二组闭锁信号。

◆本产品为便携式工具，使用方便可靠，是密度继电器测试仪校验的必备设备。

包装清单

SXJB-M_SF6密度继电器测试仪技术参数

◆工作电压：AC220V、50Hz

◆仪器功率：50W

◆仪器精度：0.2级

◆压力显示分辨率：0.001MPa

◆压力校验范围：0～1.0MPa

◆环境温度显示分辨率：0.1°C

◆环境温度测量范围：-50℃～150℃

◆工作湿度：£90%RH

◆校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁

◆显示方式：320X240图形点阵单色液晶屏

◆操作方式：软键盘按键输入

◆打印机型：高速微型打印机

◆打印方式：汉字报表式打印

◆存储容量：可同时存储50次试验结果

◆气体密度显示方式：被测环境下的压力、20℃时的等效压力
