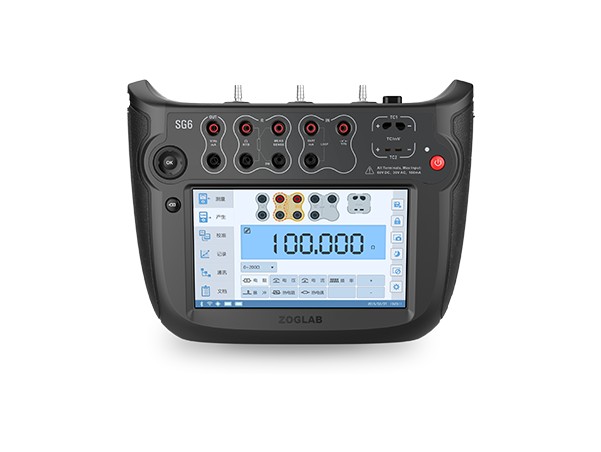

SG6智能信号校验仪
| 型号: | SG6 | | 产地: | 杭州 | | 仪器产地: | 国产测量/计量仪器 |
产品介绍
· 精度高 · 便捷应用设计 · 友好人机交互界面 · 智能通讯和存储 智能信号校验仪 同时输出多路电信号 / 多种通讯方式 / 同时测量多路电信号

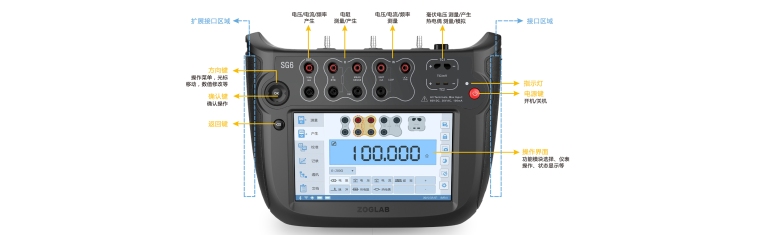

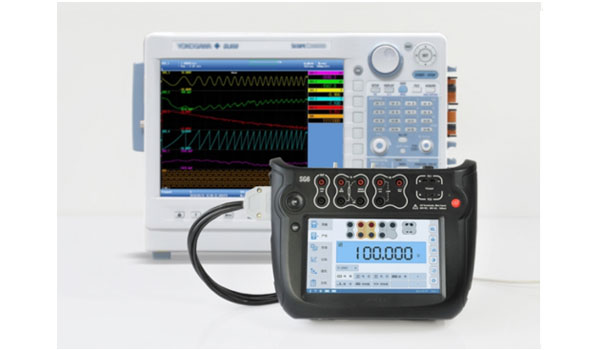

主机展示 7寸彩色触摸屏 / 多语言操作界面 / 便捷轻巧防水防尘

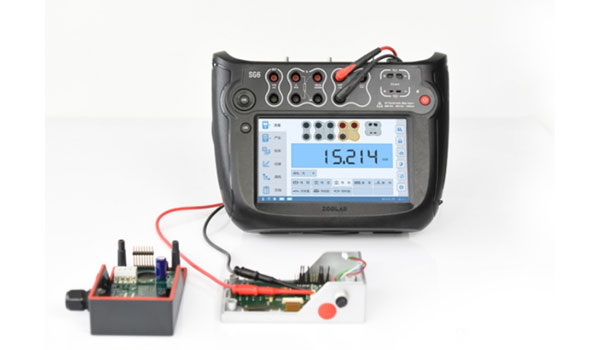

工作模式 防止测量接线误操作 / 可选各类测量信号 / 复杂的现场测量环境 信号测量 相当于一款万用表，可用于测量各类信号 |  |

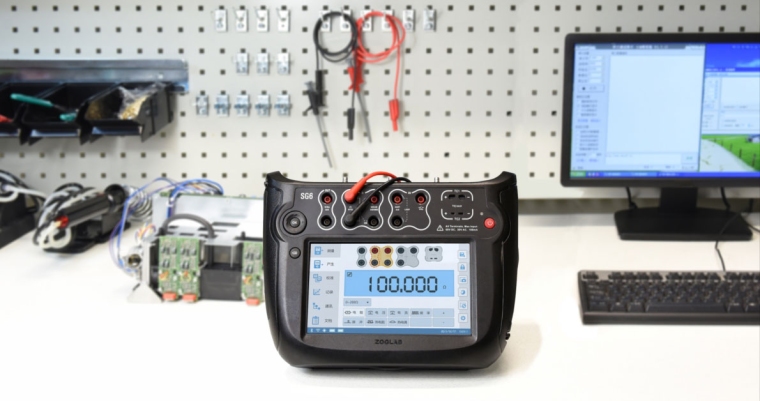

 | 信号发生 可输出各类信号量 |

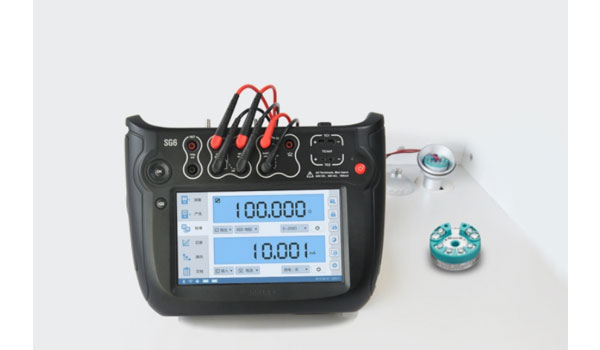

信号校准 检查和校准各类过程仪器仪表 |  |

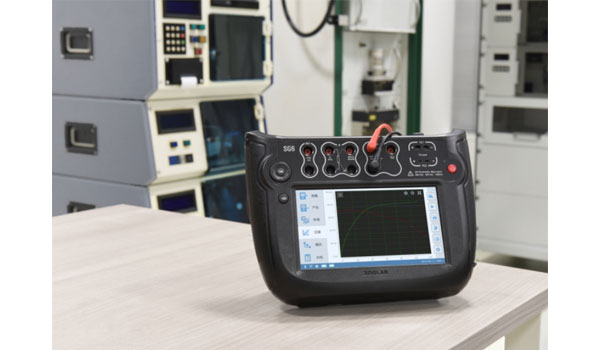

 | 信号记录 对输入信号进行长期时间的观测和记录 |

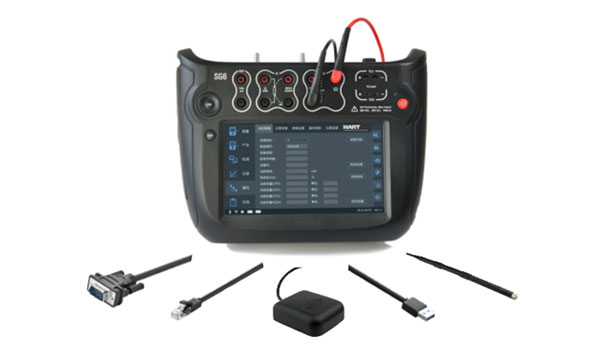

现场通讯 可选多种通讯方式 |  |

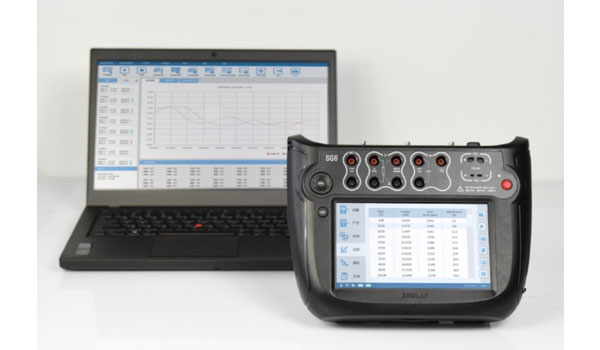

 | 文档管理 自动存储校准过程文档，省时省力 |

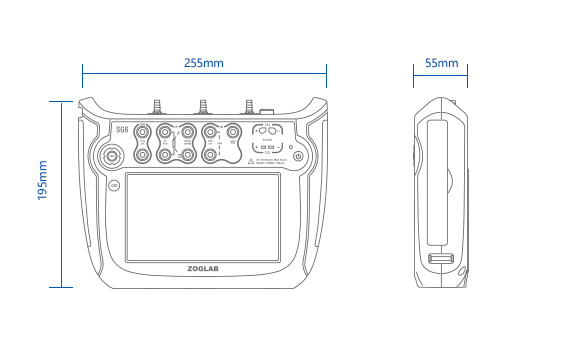

产品尺寸图  | 外形尺寸：255×195×55mm 整机重量：1.2kg 静电防护：±25KV 工作温度：-10～40℃ 工作湿度：10%～95%RH（不结露） 存储温度：-20～70℃ 电磁兼容标准： EN 50081-1 Class B , EN 50082-1 Class B |
测量参数指标 | 测量技术指标 |
| | 量程1 | -1～1V | | 分辨力 | 1μV | | 精度 | 0.05 mV + 0.003% 读数 | | 量程2 | -10～10V | | 分辨力 | 0.01mV | | 精度 | 0.2 mV + 0.003% 读数 | | 输入阻抗 | > 2MΩ | | 支持的单位 | V,mV,μV |
| 电阻测量 |
| | 量程 | 0～2000Ω | | 分辨力 | 0.001Ω | | 精度 | 0 . 01 Ω +0.008% 读数 | | 测量电流 | 0.5mA , 1mA | | 支持的单位 | Ω,KΩ | | 4线制 | 和测量时技术指标相同 | | 3线制/2线制 | 会引入误差 |
| 数字编码 |
| | 类型 | 7位 / 8位格雷码 | | 电平 | 5V , 12V | | 触发 | 高电平或低电平有效 |
| 电流测量 |
| | 量程 | 4～20mA | | 分辨力 | 1μA | | 精度 | 5μA + 0.0075% 读数 | | 输入阻抗 | < 10Ω | | 支持的单位 | mA ,μA | | 回路供电 | 内部24V±10%（最大55mA）/ 外部供电，最大60VDC |
| 频率测量 |
| | 量程 | 0～110KHz | | 分辨力 | 0.001Hz | | 精度 | 0.01H+0.005% 读数 | | 输入阻抗 | > 1MΩ | | 支持的单位 | Hz , KHz |
| 脉冲测量 |
| | 量程 | 0～99999 | | 分辨力 | 1个脉冲 | | 输入阻抗 | > 1MΩ | | 触发电平 | 干式触点，湿式触点（触发电平2.0V） |
| 产生技术指标 |
| | 电压产生 |
| | 量程1 | -20～90mV | | 分辨力 | 2μV | | 精度 | 0.05mV + 0.004% 读数 | | 量程2 | -1～10V | | 分辨力 | 0.2mV | | 精度 | 0.05mV + 0.004% 读数 | | 最大负载电流 | 5mA | | 短路电流 | > 100mA | | 负载效应 | < 50μV / mA | | 支持的单位 | V,mV,μV |
| 电阻模拟 |
| | 量程1 | 0～200Ω | | 分辨力 | 0.001Ω | | 精度 | 0.05Ω+0.004% 读数 | | 量程2 | 0～2000Ω | | 分辨力 | 0.001Ω | | 精度 | 0.1Ω+0.005% 读数 | | 稳定时间 | < 1ms | | 支持的单位 | Ω , KΩ |
| 数字编 码 |
| | 类型 | 7位 / 8位格雷码 | | 电平 | 5V , 12V | | 触发 | 高电平或低电平有效 |
| 电流产生 |
| | 量程 | 4～20mA | | 分辨力 | 1μA | | 精度 | 5μA+0.0075% 读数 | | 内部回路供电 | 24V±5% , 最大55mA | | 内部供电时最大负载 | 24V /（产生电流）1140Ω时20mA , 430Ω时50mA | | 外部回路 | 最大供电电压60VDC | | 支持的单位 | mA , μA |
| 频率产生 |
| | 量程 | 0～110KHz | | 分辨力 | 0.001Hz | | 精度 | 0.01Hz+0.005% 读数 | | 最大负载电流 | 10mA | | 波形 | 正方向波 | | 振幅精度 | < 5%振幅 | | 支持的单位 | Hz , KHz |
| 脉冲产生 |
| | 量程 | 0～40000 | | 分辨力 | 1个脉冲 | | 最大负载电流 | 10mA |
| 通讯接口 |
| | Wi-Fi | 802.11a / b / g / n , 2.4GHz | | 蓝牙 | BT2.0 / BT4.0 | | GPS | L1频段 , C / A码 | | USB | 双USB接口，A型、B型 | | LAN | IEEE802.3标准 , 10Mbit / s、100Mbit / s | | RS232 / 485 | 最高传输速率为115200bps，支持 Modbus | | HART | 数据传输率1.2Kbps | | CAN | 最高传输速率1Mbps |
| 通用技术 |
| | 显示屏 | 7寸 , 800×480 TFT LCD显示屏 | | 触摸屏 | 电容触摸屏 | | 背光 | LED背光 , 可调节 | | 按键 | 电源键 , 返回键 , 确认键 , 方向键 | | 电池 | 7.4V 2600mAh可充电锂聚合物电池×2 , 支持热插拔 | | 充电时间 | 约4小时 | | 电池工作时间 | 8～12小时 | | 外接电源 | 12VDC , 2A | | 工作温度 | -10～40℃ | | 工作湿度 | 10%～95%RH（不结露） | | 存储温度 | -20～70℃ | | 预热时间 | 开机5分钟后 , 达到技术指标要求 | | 显示刷新频率 | 0.5s | | 数据记录间隔 | 1秒～24小时可选 | | 数据记录时间 | 根据存储容量 , 数据可导出 | | 内部存储 | 1G | | 扩展存储 | 支持SD / SDHC卡 , 最大32G | | 报警 | 上下限报警点，校准周期超限报警 | | 电磁兼容标准 | EN 50081-1 Class B , EN 50082-1 Class B | | 静电防护 | ±25KV | | 防护等级 | IP64 | | 整机重量 | 1.2kg | | 外形尺寸 | 255×195×55mm | | 安规认证 | CE、FCC、VCCI、C-TICK |
| |
