测量原理

2/4 线制 ，FMCW 雷达

频率范围

W-band [76-81GHz]

最大作用距离

最大120米

测量精度

±1mm

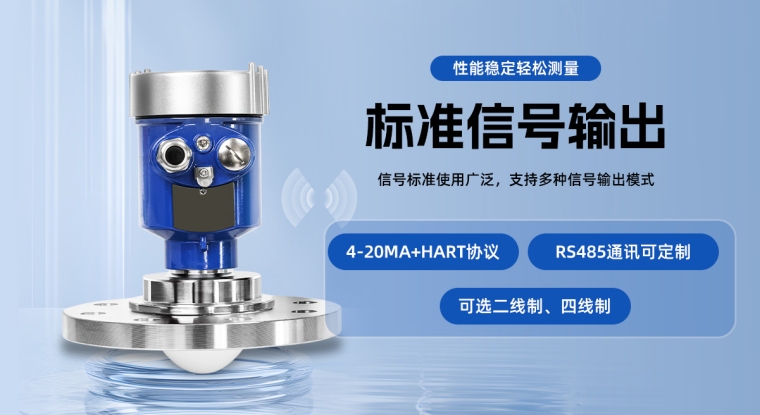

输出形式

4～20mA,RS-485

通讯方式

HART,MODBUS

供电范围

24±6V

天线形式

喇叭 或透 镜天 线

过程接头

法兰 从 DN50 起，螺纹从 G3/4 起

过程压力

-1…20 bar

过程温度

-40～+200℃

环境仓储温度

-40～+80℃

外壳

铸铝 /不锈 钢

外壳和外壳盖之间的密封

硅橡 胶

外壳视窗

聚碳 酸酯

接地端子

不锈钢

电缆入口/插头

1个盲堵 M20×l.5/1个 M 20xl.5 电缆入口

接线端子

导线横截 面 2.5mm²

故障信号

电流输出不变 ；21mA ；3.6mA

积分时间

(0～20)s，可调

盲区

0.05m/0.2m

测量间隔

大约1秒（ 取决于参数设置）

调整时间

大约1秒（ 取决于参数设置）

相对湿度

<95%

耐震

机械 震动 l0m/s² , (10 ～150)Hz

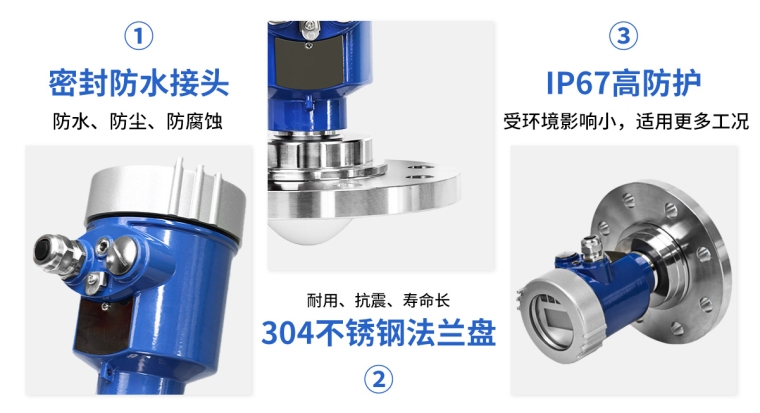

防护等级

IP67

防爆等级

Ex d ia IIC T6

安装方式

螺纹或法兰
