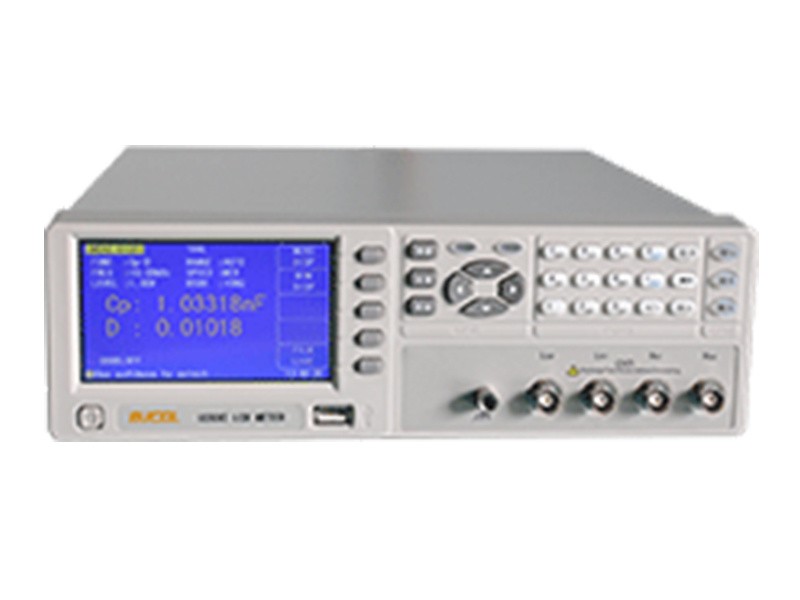

U2837 LCR数字电桥
产品介绍
简要介绍: U2837是全新一代通用高性能LCR表。外形美观，操作简便。该产品提供稳定的6位测试分辨率，50Hz-100kHz的频率范围，10mV-1.0V信号电平，高达40次/秒，可满足元件与材料的所有测量要求，为产线质量保证、进货检验及实验室的高精度测量提供了保障。 性能特点: ■ 全中文显示，操作简便，显示内容完整丰富 ■ 50Hz-100kHz,分辨率：10mHz ■ 基本精度:0.05%，六位读数分辨率 ■ 高速高效测量：最快40次/秒(含显示) ■ 支持U盘升级，可快速保存测试数据至U盘 ■ 参数即时保存，关机不丢失 ■ 易用测试界面 ■ 自动LCR功能 一般规格: | 工作温度、湿度 | 0°C－40°C, ≤90%RH | | 电源要求 | 电压 | 99V - 242V | | 频率 | 47.5Hz－63Hz | | 功耗 | ≤ 20 VA | | 尺寸(W×H×D) | 280mm×88mm×320mm | | 重量 | 约2.5 kg |
技术参数 | 测量功能 | | 测量参数 | |Z|,C,L,R, X, |Y|,B,G,ESR,D,Q,θ | | 基本精度 | 0.05% | | 测试速度 | 快速: 40, 中速: 10, 慢速: 2.5 (次/秒) | | 等效电路 | 串联, 并联 | | 量程方式 | 自动, 保持 | | 触发方式 | 内部、手动、自动DUT、外部、总线 | | 校正功能 | 开路/短路 | | 显示器 | 480*272，4.3寸TFT彩屏 | | 存储器 | 内部100组，外部U盘500组 | | 测试信号 | | 测试频率 | U2836 | 50Hz –200kHz, 10mHz步进 | | U2837 | 50Hz – 100kHz, 10mHz步进 | | 输出阻抗 | 30Ω, 50Ω, 100Ω | | 测试电平 | U2836 | 10mV - 2.0V, 分辨率：10mV | | U2837 | 10mV - 1.0V, 分辨率：10mV | | 测量显示范围 | | Ls、Lp | 0.00001μH～99.9999kH | | Cs、Cp | 0.00001pF～99.9999mF | | R、Rs、Rp、X、Z | 0.00001Ω～99.9999MΩ | | G、Y、B | 0.00001μS～99.9999S | | ESR | 0.00001mΩ～99.9999kΩ | | D | 0.00001～99.9999 | | Q | 0.00001～99999.9 | | qr | -3.14159～3.14159 | | qd | -180.000°～180.000° | | D% | -99.9999%～999.999% | | 比较器和接口 | | 比较器 | 5档分选，BIN1 – BIN3,NG,AUX， PASS/FAIL LED显示 | | 接口 | RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER(选件) |
| |
