CHC型滑接式母线槽

型号:

CHC

产品介绍

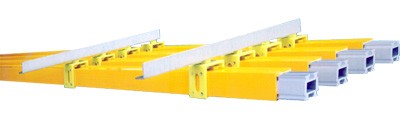

滑接式铝母线槽

一、适用范围

滑接式铝母线槽传输电流大、安全性能好、结构紧凑、占用空间小、安装方便。它适合于造船、冶金、化工等企业的标准厂房或设备较密集的车间。对工艺变化周期短的车间尤为适宜，母线槽还大量用于高层民用建筑。

二、产品特征

本产品是按国标JB8511-1996、JB/T500088-1997要求制造，

适用于额定电压660V/380V频率50HZ/60HZ，额定电流量最大4000A。

污染等级为3级，外壳防护等级IP55，海拔高度小于2000m。

三、选用说明

目前铜铝材成本差比大。铝母线槽的选用更为现实，按额定电流选择铝母线槽。

铝母线槽额定电流：

四、安装方式

水平排放		垂直叠放
全梁	钢梁	全梁	钢梁
母线系统安装方式示意图（支架安装间距一般不大于2m,高度不低于2.2m）

五、部件介绍

部件规格分别对应母线的规格如表

5.1 TBLM铝母导线

5.3 TBDK悬挂部件

5.2 TBPS防护套

5.4 LJ连接盒

5.5 TBGD供电盒

5.6 DLA变向部件L型水平弯通

5.8 DTA变向部件T型水平弯通

5.7 BDLB变向部件L型垂直弯通

5.9 DTB变向部件T型垂直弯通

六、部件选择

L/T型接头为保护式铝母线槽中间分支线，要求订货时应给出L/T型接头的尺寸位置或动力平面图。

同时给出L/T型接头输入保护式铝母线槽规格和输出保护式铝母线槽规格。
