◆ 概述

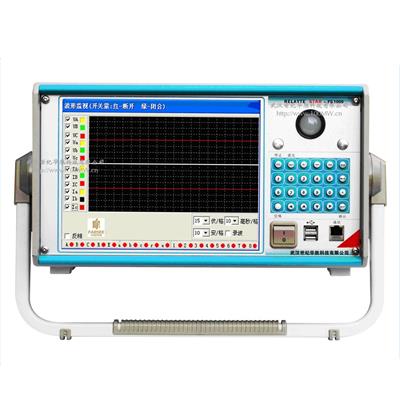

华胜FS系列微机继电保护测试仪具有体积小、操作简单、信号稳定、测试精度高等特点，非常适合现场使用。FS1000多可同时输出6相电压、6相电流，测试差动保护和备用电源自动投入装置非常方便，产品符合电力行业标准DL/T624-2010《继电保护微机型试验装置技术条件》要求。

◆FS1000微机继电保护测试仪主要特点和功能

☆  标准１２相电压电流输出，并可灵活组合  标准６路电压，６路电流输出，并可任意组合实现常规４路电压３路电流型、６路电压型、６路电流型，等输出模式，既可进行传统的各种试验方式也可方便地进行三相差动试验和备自投试验。

☆  高精度波形采样，为国内高水平

FS1000微机继电保护测试仪主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形质量，提高了测试仪的精度，为国内测试仪中的高水平。

☆  内置高性能工控机，性能稳定

内置高性能工控机，主频300～600MHz、128M内存、12G硬盘，Windows XP操作系统，面板配有高级不锈钢键盘，触摸鼠标、8.4寸TFT真彩液晶显示器。

☆  双操作模式，操作简单

FS1000微机继电保护测试仪采用USB2.0接口与电脑相连，无须任何转接线，使用方便。除了单机操作外，装置还可以外接笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。

☆  强大功能，方便实用

可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报表等。６路电流可方便进行三相差动保护测试，１２路输出可用于备自投测试。

☆ 接点丰富，设置简单

8路接点输入和4对空接点输出。输入接点为空接点或０Ｖ～２５０Ｖ电位接点兼容，可设置防抖动时间。完☆ 善的自我保护，使用安全

散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件故障诊断及热保护输出闭锁等功能。

☆  轻小型高集成一体化结构，携带方便

FS1000微机继电保护测试仪采用了大量先进技术及元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

◆FS1000微机继电保护测试仪技术参数
