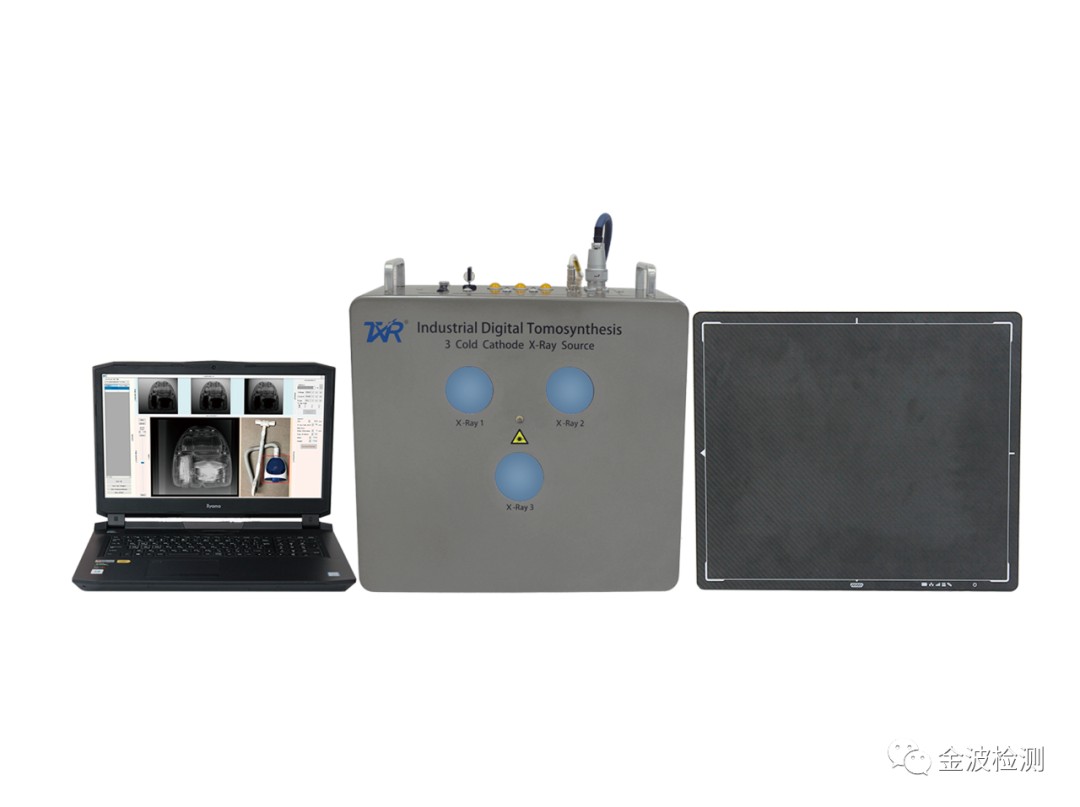

系统由冷阴极 X 射线机、数字探测器、计算机及成像软件构成。使用锂电池驱动 X 射线源及数字探测器，可在无外接电源环境中进行检测。X 射线源照射、数字探测器成像及信号处理均采用电脑专用软件控制实现。X射线源采用碳纳米冷阴极技术，利用碳纳米这种具有高导电率的场发射优良材质做为阴极来制作冷阴极X射线管。检测时，使用控制与升压电路施加高压脉冲使其瞬间激发出 X 射线，无需预热。该系统配备数字探测器结合图像信号处理等技术，做到即时拍片立刻成像，可快速获取X射线检测结果。

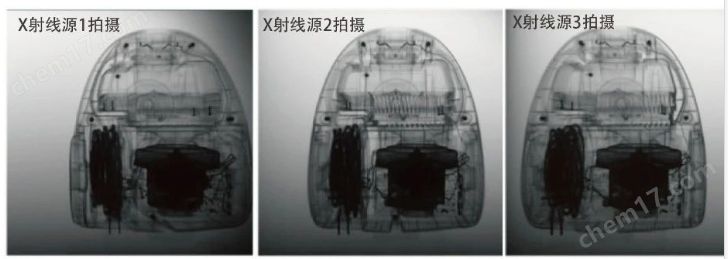

透照模式

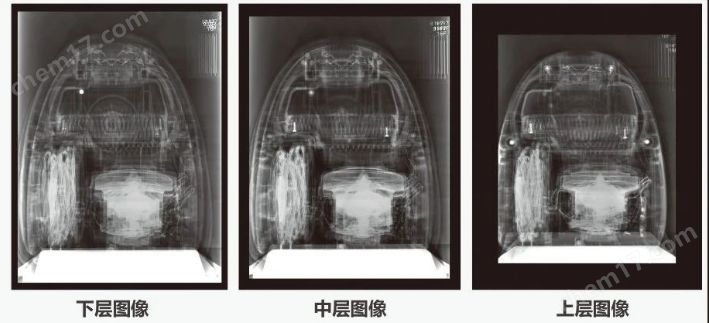

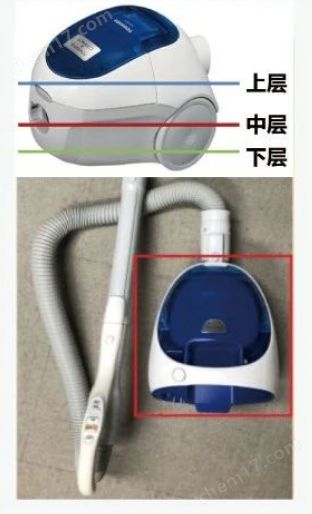

通过三管透照可观察被测件不同深度断层图像
