+ 60MHz最高输出频率，300MSa/s最高采样率
+ 14 bits垂直分辨率，8K点任意波形长度

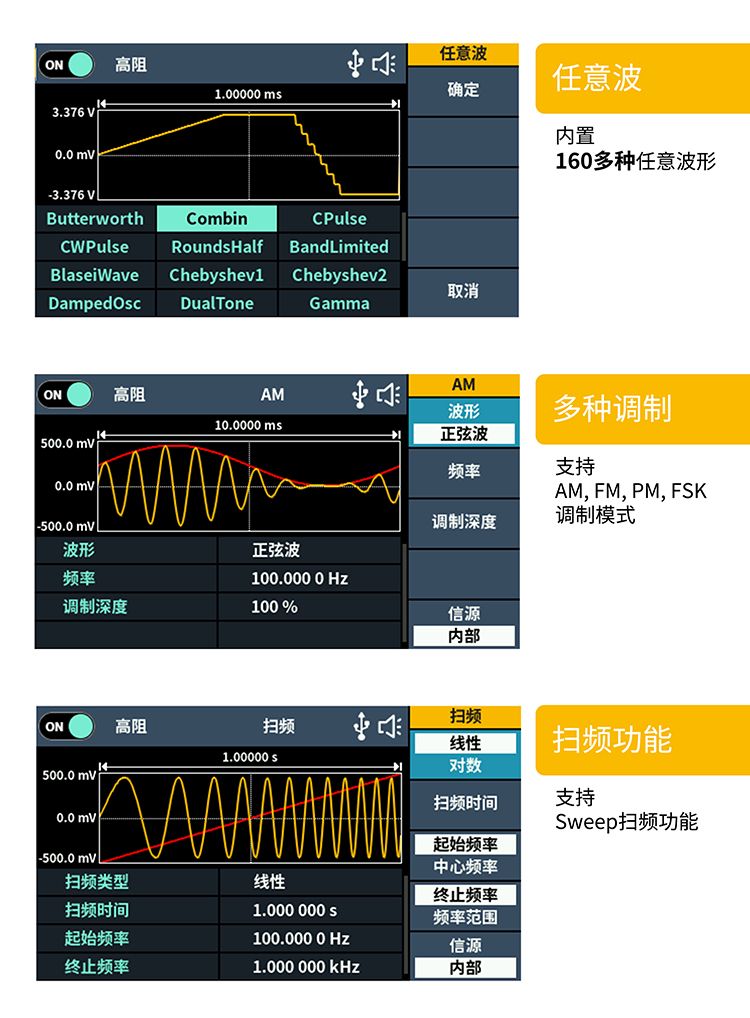

+ 丰富的波形输出：5种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、DC电压等共计150余种

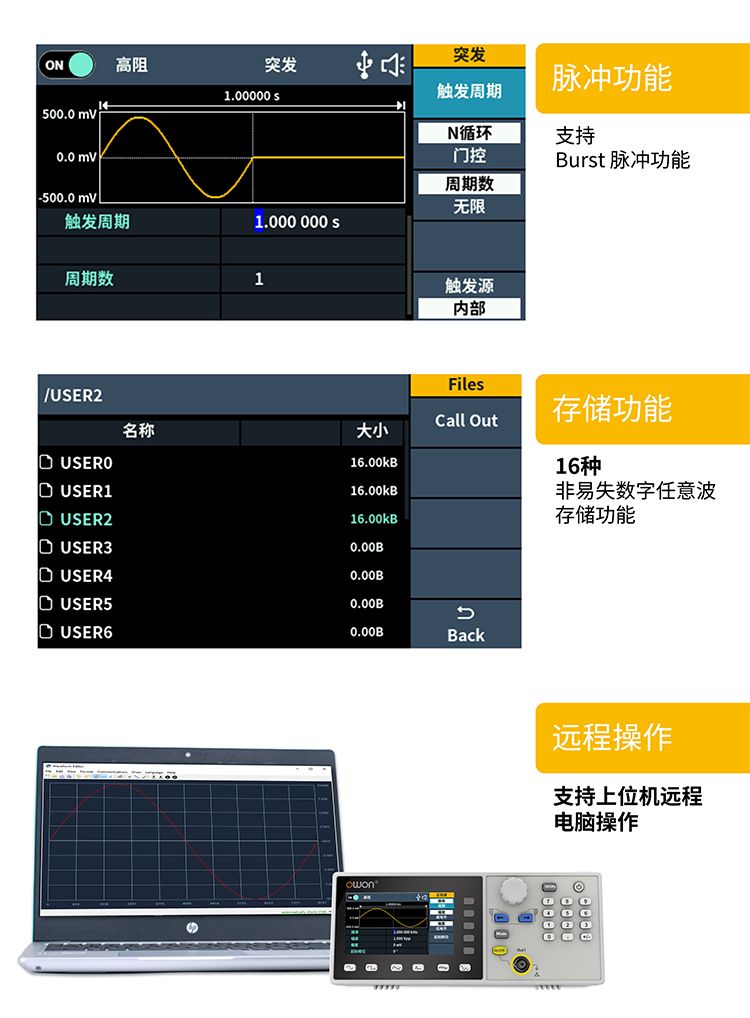

+ 丰富的调制功能：AM、FM、PM、FSK、sweep、Burst
+ 支持SCPI通信功能、labview 通信功能

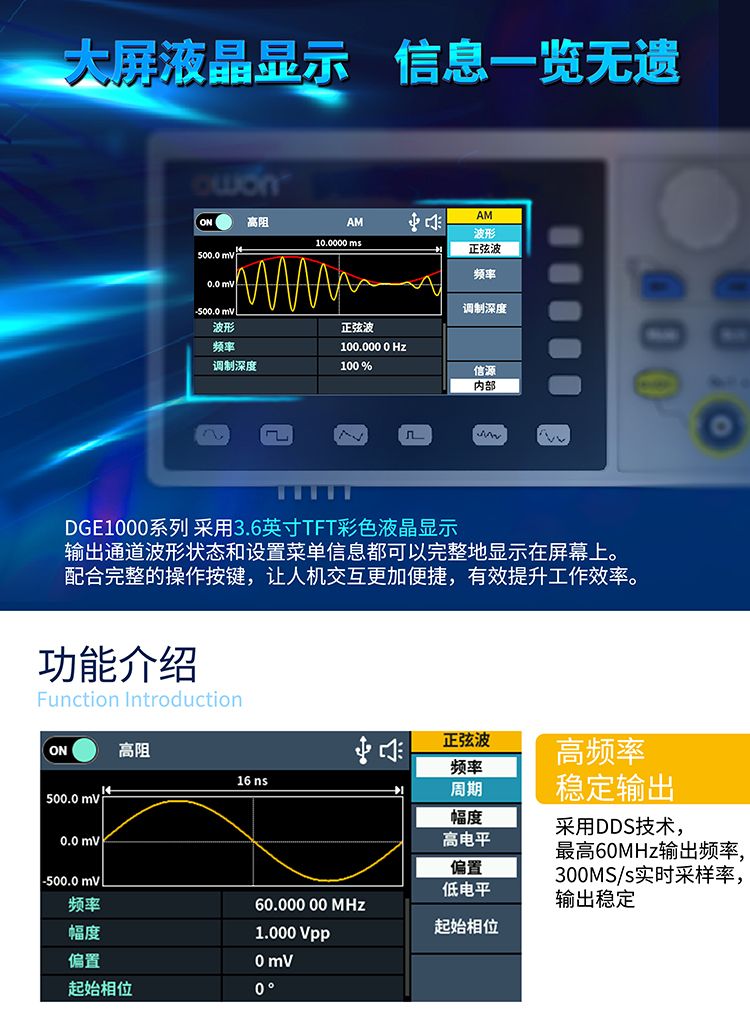

+ 3.6英寸液晶屏，参数设置一览无遗
+ 超薄机身，使用方便
技术参数
| 型号 | DGE1030 |
|---|
| 通道 | 双通道(独立) |
| 带宽 | 30MHz |
| 实时采样率 | 125MSa/s |
| 垂直分辨率 | 14 bits |
| 波形 |
| 标准波形 | 正弦波、方波、锯齿波、脉冲波、噪声 |
| 任意波形 | sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150余种 |
| 频率特性 |
| 正弦波 | 1μHz ～ 30MHz |
| 方波 | 1μHz ～ 15MHz |
| 脉冲波 | 1μHz ～ 15MHz |
| 锯齿波 | 1μHz ～ 1MHz |
| 噪声 | 20MHz (-3dB，典型值) |
| 任意波 | 1μHz ～10MHz |
| 频率分辨率 | 1uHz 或 7位有效数字 |
| 频率稳定度 | ±30ppm (0±40℃) |
| 频率老化率 | ±30ppm/年 |
| 任意波 |
| 波形长度 | 2 ～ 8K点 |
| 采样率 | 125Ma/s |
| 幅值特性(未特殊标注，负载默认为50Ω) |
| 输出幅度 | 1mVpp ～ 10Vpp(≤ 10MHz)；50Ω
1mVpp ～ 4Vpp (≤70MHz)；50Ω |
| 幅度分辨率 | ±(1% of setting + 1 mVpp) (典型值1kHz sine, 0V offset) |
直流偏移范围
(AD+DC) | ±(10 Vpk – Amplitude Vpp/2) 高阻
±(5 Vpk – Amplitude Vpp/2) 50 Ω |
| 直流偏移分辨率 | 1mV or 4digits |
| 输出阻抗 | 50Ω典型值 |
| 直流偏移精度 | ±(1 % ofsetting+ 1 mV + amplitude Vpp x 0.5%) |
| 调制特性 |
| 调制方式 | AM、FM、PM、FSK、sweep、Burst |
| 内部调制频率 | 2mHz-200kHz |
| 扫频特性 |
| 触发源 | 内部、手动 |
| 载波 | 正弦，方波，锯齿波、任意波(DC 除外) |
| 扫频时间 | 1 ms 至 500 s ± 0.1% |
| 脉冲串 |
| 波形 | 正弦波，方波，锯齿波，脉冲波和任意波(DC除外) |
| 类型 | N循环 |
| N循环触发源 | 内部、手动 |
| 载波频率 | 1μHz ≤ 偏移 ≤ 对应载波最大频率/2 |
| 输入/输出 |
| 显示 | 3.6寸 (480x272) 高分辨率TFT液晶显示 |
| 标准接口 | USB Device |
| 机械规格 |
| 尺寸 (宽 x 高 x 深) | 200mm x 68.5mm x 74.5mm |
| 重量 | 0.5kg |
