MATS-3110M硅钢测量装置适用于软磁材料动态磁性参数测量，可准确测量电工钢片(带)、坡莫合金、非晶和纳米晶等软磁材料的交流磁性参数：比总损耗Ps、磁极化强度Jm、磁场强度Hm、比视在功率Ss、振幅磁导率，以及交流磁化曲线和损耗曲线；

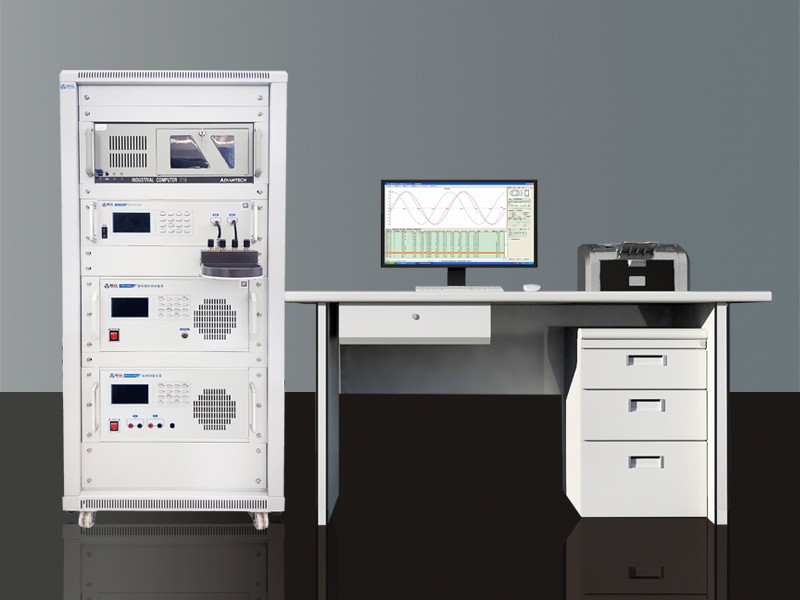

MATS-3110M硅钢测量装置由计算机、TPS系列宽频程控测试电源和LZ系列功率分析仪组成，配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理；
测试项目
A.闭路样品
| 将样品、磁化线圈(N1)、测量线圈(N2)共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样。 |
| 材料 | 测量参数 | 适用标准 |
| 硅钢、非晶、纳米晶、坡莫合金和SMC软磁复合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲线和损耗曲线 | GB/T 3658-2008
GB/T 19346.1-2017 |
B.爱泼斯坦方圈
| 爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成一个空载变压器。 |
| 型号 | ES-700 | ES-200 |
| 适用标准 | GB3655-2008和IEC 60404-2 | GB 10129-88 |
| 等效磁路 | 940mm | 940mm |
| 线圈匝数 | N1=N2=700匝 | N1=N2=200匝 |
| 适用频率 | 50〜400Hz | 400Hz～10kHz |
| 测量范围 | 取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m
无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m |
| 样品尺寸 | 宽30mm±0.2mm,长280～320mm±0.5mm |
| 试样质量 | 240g〜1000g | 200g〜1000g |
3.SST-500磁导计
磁导计是用于电工钢带单片样品测量时的磁化装置，由磁轭、励磁线圈和极靴等组成。测试时将被测试样放入磁导计中与磁轭一起构成闭合磁路。
可根据用户要求定制各种规格的非标磁导计。 |
| 测量参数 | 技术指标 |
| 适用标准 | GB13789-2008和IEC 60404-3 |
| 适用频率范围 | 50Hz〜150Hz |
| 测量范围 | 取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m
无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m |
| 样品尺寸 | 500mm X 500mm(单片) |
| 试样质量 | 240g〜1000g |

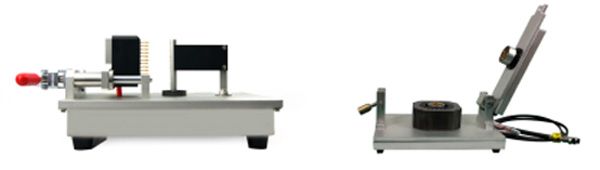

4.铁芯测试工装(定制)
| 可根据用户测试要求定制铁芯测试工装，用于非晶卷绕磁芯和电机定子铁芯等磁性器件的快速测量。 |
|
 |
技术参数
| 使用环境 |
| 参数 | 技术指标 |
| 输入电源 | 单相220V，50Hz |
| 使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH |
| 外磁场干扰 | 应**避免 |
| 热平衡时间 | 10分钟 |
| TPS-1000A宽频程控测试电源 |
| 参数 | 技术指标 |
| 最大输出功率 | 1000VA (≤50k)正弦波 |
| 频率范围 | 40Hz～20kHz |
| 频率细度 | < 0.1%×当前值，频率误差< 0.05% |
| 输出电压 | 0～300V四档自动量程 |
| 最大输出电流 | 10A |
| 测量模式 | 支持锁定磁感Bm和锁定磁场Hm |
| LZ-300/0212功率分析仪 |
| 参数 | 技术指标 |
| 频率测量 | 40Hz～200kHz |
| 电流测量 | 0～12A(有效值) |
| 电压测量 | 0～120V(有效值) |
| 相位精度 | 1% ±0.05° |
| 型号定义：最大频率kHz/10+最大电流A，最大电流小于10时，前面加0。 |
SMTest测量软件
1、运行环境：测量软件运行于Windows操作系统下，操作简捷；
2、系统语言：中文；
3、有多种单位制式可选，以保证不同用户各自的使用习惯；
4、支持环形、EE、EI、CD、矩形、双孔、BS和其它等各种形状样品参数的输入；
5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度；
6、支持一次设置多组测量条件，可同时设置固定频率、固定Bm和固定Hm等多种测量模式，一键完成多条件测试；
7、每组一次设置1～100个测试点，支持批量快速设置；
8、设置的测量条件保存到“保存的测量条件”，无需重复输入测量条件；
9、文件系统采用数据库格式，可输出测试结果到Excel表格中；
10、测试数据自动保存，支持历史数据查询、调入和删除；
