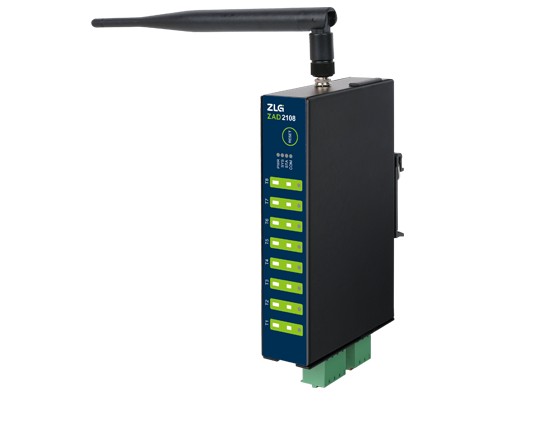

ZAD2108是一款8通道K型热电偶温度采集器，测温范围为-200～1360℃，精度可达0.02%±0.3℃，每通道速率1kSPS，具备IP54防护等级。产品支持Wi-Fi通讯、RS-485/CAN通讯，并支持TF-Card本地数据数据记录，可有效保障测试数据的完整性。
温度采集器通过有线、无线收发数据，实现多通道温度实时监测，可广泛应用在电池测试、汽车路测、储能测温、金属冶炼等应用中。
技术参数
| 参数 | 型号 | ZAD2108-4W | ZAD2108-CW |
|---|
| 测温 | 测量类型 | K型热电偶 |
| 探头安装 | 近距离拉线测量 |
| 通道数量 | 8 |
| 采样速率 | 1~100SPS/CH(Wi-Fi传输) |
| 1~1000SPS/CH(RS-485传输) | 1~1000SPS/CH(CAN传输) |
| 测量范围 | -200~1300℃ |
| 测量精度 | 0.02%+0.3℃ (1~100SPS/CH) |
| 0.02%+0.5℃ (1000SPS/CH) |
| 稳定度 | 0.1℃@1SPS/0.15℃@10SPS/0.2℃@100SPS |
| 分辨率 | 0.01℃ |
| 采集温漂 | TYP：0.5C(-100-500℃)
TYP：1.0℃(500-1000℃) |
| 断线检测 | 支持 |
| 射频 | 无线类型 | WiFi |
| 传输距离 | 20米 |
| 接口 | 接口类型 | RS-485 | CAN |
| 波特率 | 10Mbit/s | 1Mbit/s |
| 其他 | 工作电压 | 9~36VDC |
| 工作温度 | -40~85℃ |
| 防护等级 | IP54 |
| 规格尺寸 | 151.30x105.90x29.70mm |
测温特性
| 项目 | ZAD2108-4W | ZAD2108-CW |
|---|
| 测量类型 | K型热电偶 |
| 探头安装 | 近距离拉线测量 |
| 通道数量 | 8 |
| 通道速率 | 1~100SPS(Wi-Fi传输) |
| 1~1000SPS(RS-485传输) | 1~1000SPS(CAN传输) |
| 测量精度 | 0.02%±0.3℃(1~100SPS) |
| 0.02%±0.5℃(1~1000SPS) |
| 稳定度 | 0.1℃ @1SPS |
| 0.15℃@10SPS |
| 0.2℃ @100SPS |
| 分辨率 | 0.01℃ |
| 采集温漂 | TYP: 0.5℃ (-100-500℃ ) |
| TYP: 1.0℃ (500~1000℃ ) |
| 断线检测 | 支持 |
射频特性
| 项目 | ZAD2108-4W | ZAD2108-CW |
|---|
| 无线类型 | Wi-Fi |
| 射频协议 | 802.11 b/g/n |
| 射频频段 | 2.4GHz |
| 工作模式 | Station模式 |
接口特性
| 项目 | ZAD2108-4W | ZAD2108-CW |
|---|
| 接口类型 | RS-485 | CAN |
| 协议类型 | Modbus-RTU | 私有协议 |
| 波特率 | 10Mbit/s | 1Mbit/s |
其他特性
| 项目 | ZAD2108-4W | ZAD2108-CW |
|---|
| 防护等级 | IP54 |
| 规格尺寸 | 148.40x98.85x29.70mm |
电气参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|
| 工作电压 | 9 | 12 | 36 | VDC |
| 功耗 | - | 1.2 | - | W |
环境特性
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|
| 工作温度 | -40 | 25 | 85 | ℃ |
| 存储温度 | -40 | 25 | 85 | ℃ |
| 相对湿度 | - | - | 95 | % |
包装清单
| ZAD2108-4W/CW |
|---|
| 类型 | 名称 | 数量 | 单位 | 备注 |
|---|
| 设备 | ZAD2108-4W/CW | 1 | 台 |
|
| 天线 | Wi-Fi天线 | 1 | 根 |
|
| 安装套件 | DIN导轨卡扣 | 1 | 个 | 带安装螺丝 |
| 挂耳 | 2 | 个 | 带安装螺丝 |
| 接线端子 | 3P电源接线端子 | 1 | 个 |
|
| 4P通信接线端子×1 | 1 | 个 |
|
| 文件 | 合格证×1 | 1 | 张 |
|
