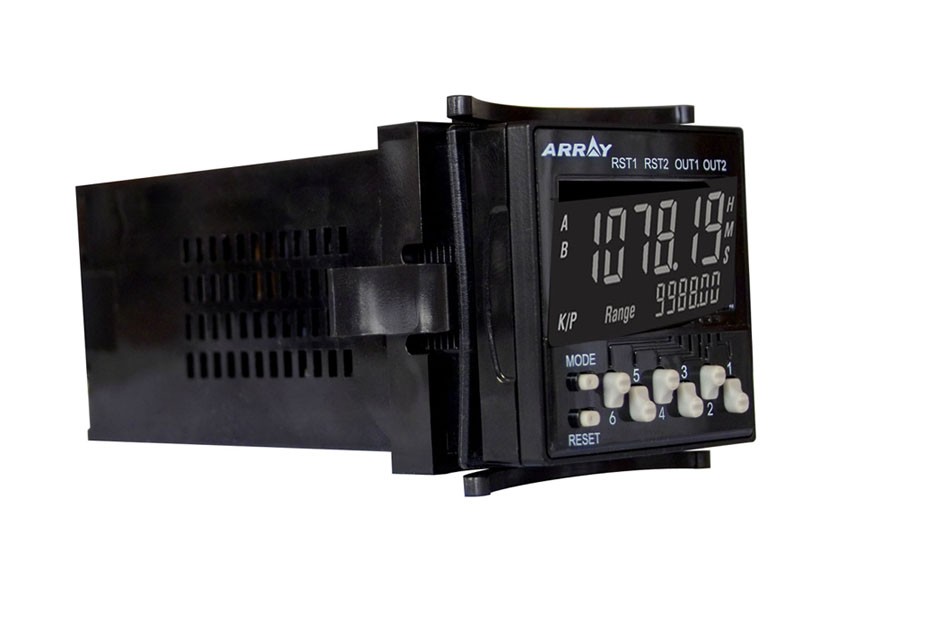

TC-Pro480(D)多功能计时器

产品介绍

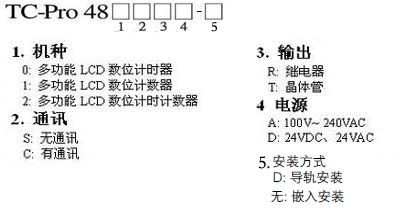

命名规则

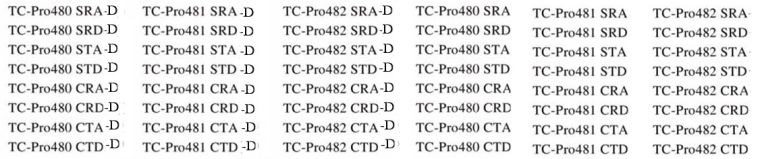

型号机种

产品特点

▲6位LCD大屏幕背光显示

▲符合人体工学的按键设计

▲5种按键保护模式； KP-1～KP-5

▲ EEPROM储存(10万次以上重复写入),保存10年以上

▲NPN/PNP可切换电流-电压输入

▲12VDC外部电源,可驱动外部感应器外接光学编码器,红外线开关等

▲支持 PC/HMI通信功能

技术参数

型号	TC-Pro480(D)
种类	数位计时器
支持的组态	计时器，双计时器，双预置计时器
额定电源电压	100~240VAC(50/60HZ)，24VAC(50/60HZ)，12~24VDC(容许波动值：最多20％(p-p))
操作电压范围	85％~110％额定电源电压(12~24VDC： 90％~110％)
消耗电力	约6.2VA于264VAC， 5.1VA于26.4VAC， 2.4W于12VDC
安装方式	嵌入安装和导轨安装
外部连接	螺丝端子
输入讯号	CP1，CP2，复位1
最大计数速度	无
计时模态	流逝时间(UP)和剩余时间(DOWN)可切换选择
输入方法	无电压输入: ON阻抗: 1kΩ以下(漏电流：5~20 mA于0Ω) ON残量电压:3V以下 OFF阻抗:100kΩ以上电压输入:高(逻辑)准位：4.5~30 VDC低(逻辑)准位：0~2 VDC(输入阻抗：约4.7 kΩ)
输出方式	继电器/晶体管输出
控制输出	SPDT接点输出：5A于250 VAC,电阻性负载(cos￠=1) 最小外加负载：10 mA于5 VDC 晶体管输出：NPN开集极，最多100mA于30 VDC 残量电压：最多1.5 VDC(约1V) 输出依据以接点输出之计时器的EN60947-5-1来分类 (AC-15； 250V 3A/ AC-13； 250V 5A/ DC-13； 30V 0.5A) 输出依据以晶体管输出之计时器的EN60947-5-2来分类(DC-13； 30V 100 mA) NEMA B300引导功率，1/4 HP 5-A电阻性负载于120 VAC，1/3 HP 5-A电阻性负载于240 VAC
按键保护	有
预期寿命	机械：10,000,000次动作以上电气：100,000次动作以上(5 A于250 VAC，电阻性负载)
重量	约168克

通讯功能

●多种可选择的通讯格式:

多速率: 1200～57600bps

资料位元: 7/8bit

同位检查: N/0/E

停止位元: 1/2bit

●免费的PC软件TCSOFT

快速设定与实时监控

●支持MODBUS协议

可连接各种HMI/文本显示器/OPC/自制软件

●支持RS-232/485/422通讯接口方式

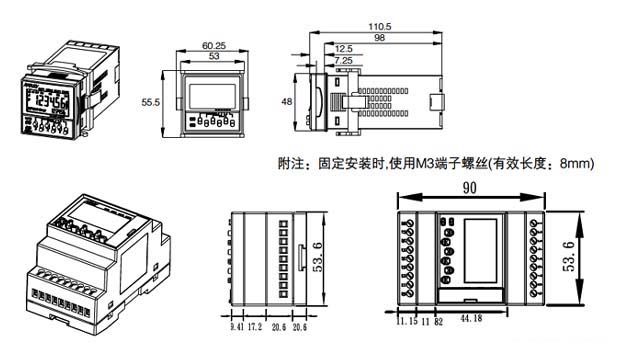

安装尺寸

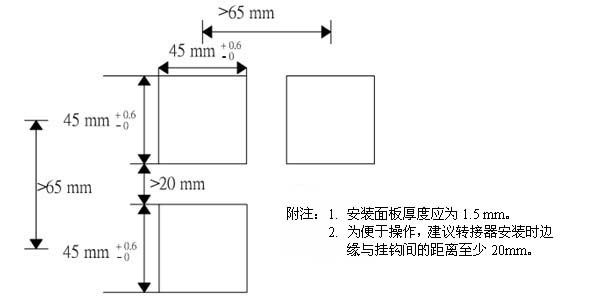

面板加工尺寸

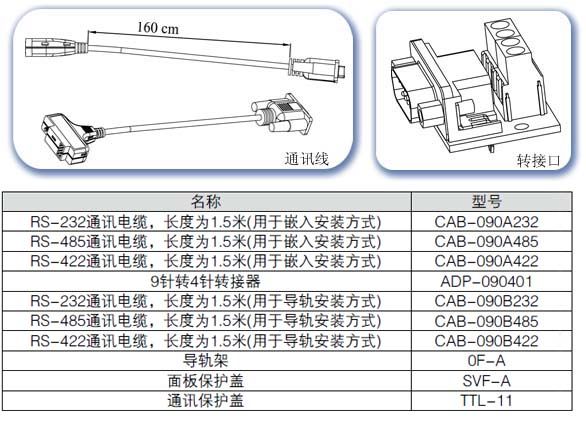

附件

亚锐电子（南京）有限公司
电话: 025-52801556
地址: 江苏省南京市雨花台区西善桥南路76号
