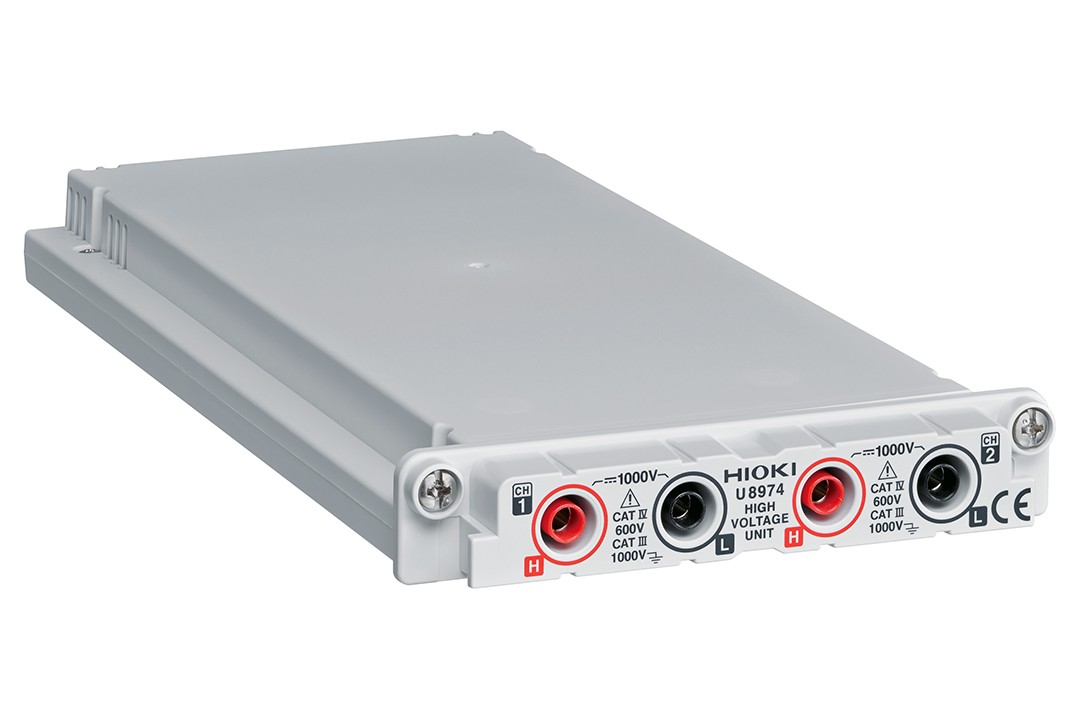

高压单元U8974
| 型号: | U8974 | | 品牌: | HIOKI(日置) | | 产地: | 上海 |
产品介绍
● 可进行2chDCV，ACV高压输入的输入电源 ● 最大可直接测量DC1000V, AC700V ● 和存储记录仪系列组合使用（对适用机型有限制） ● 1MS/s的高速采样 ● 绝缘输入 安装在存储记录仪中使用。※不带输入线，请另行购买。 基本参数 | 测量功能 | 通道数：2ch电压测量，DC/RMS切换功能
对地最大额定电压：AC/DC 1000V测量等级Ⅲ，AC/DC600 V测量等级Ⅳ |
|---|
输入端子 | 香蕉头输入端子（输入电阻4 MΩ, 输入电容5 pF） |
|---|
测量量程 | 200 mV/div〜50 V/div (模式DC), 8档量程 500 mV/div〜50 V/div (模式RMS), 7档量程 |
|---|
测量分辨率 | 测量量程的1/1600（使用16bitA/D） |
|---|
最高采样速度 | 1MS/s |
|---|
RMS测量 | RMS精度: ±1.5% f.s. (DC, 30 Hz〜1 kHz), ±3% f.s. (1 kHz〜100 kHz) 响应时间: 高速150 ms, 中速500 ms, 低速2.5 s |
|---|
频率特性 | DC～100 kHz (-3dB) |
|---|
输入耦合 | DC/GND |
|---|
最大输入电压 | DC 1000 V, AC 700 V |
|---|
体积及重量 | 106W × 19.8H × 196.5D mm, 230 g |
|---|
附件 | 无 |
|---|
| |
