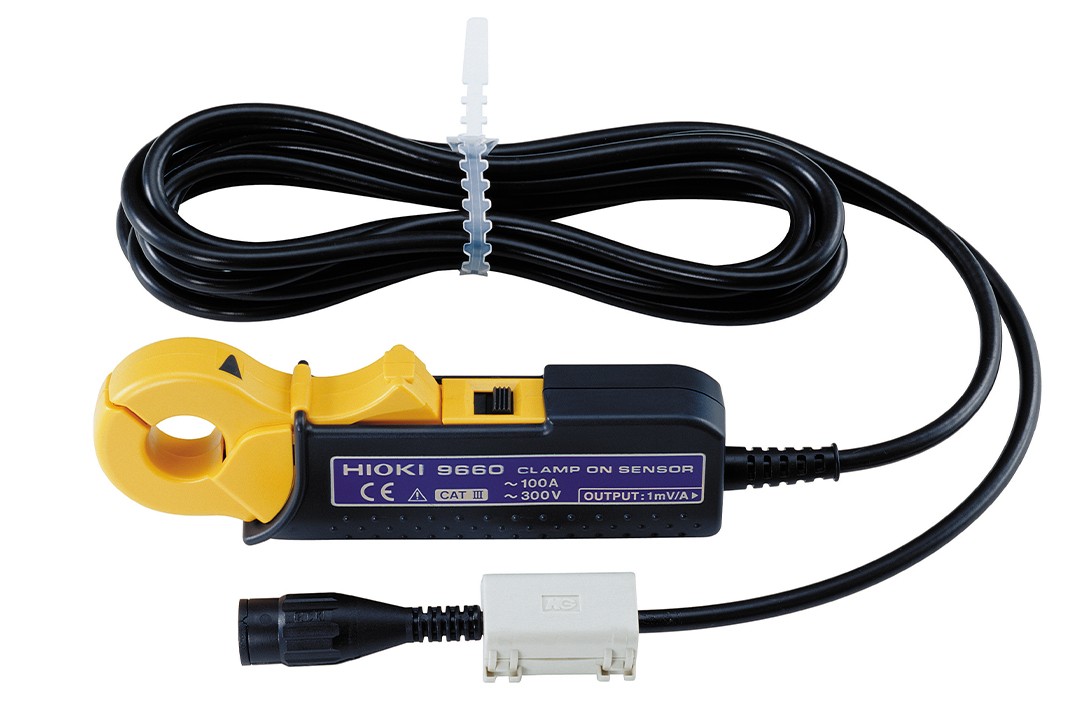

钳式传感器9660,9694
| 型号: | 9660,9694 | | 品牌: | HIOKI(日置) | | 产地: | 上海 |
产品介绍
•用于变频器设备或工业电线 •用于CT 5A的测量次级电流，选择9694 •小巧设计适用于狭窄的测量环境 基本参数 | 类别 | 9660 | 9694 |
|---|
| 额定输入电流 | AC 100A | AC 5A |
|---|
| 额定输出电压 | AC 100mV f.s.（AC 1mV/A） | AC 50mV f.s.（AC 10mV/A） |
|---|
| 振幅精度 | ±0.3% rdg. ±0.02% f.s. (45 - 66 Hz, f.s. = 额定初级电流) | ±0.3% rdg. ±0.02% f.s. (45 to 66 Hz, f.s. = 额定次级电流) |
|---|
| 相位精度 | ±1° (45 - 5 kHz时)，±1.3° (90 A以上) | ±2° (45 - 5 kHz时) |
|---|
| 最大允许输入 | 连续130A rms（45-66Hz时） | 连续50A rms（45-66Hz时） |
|---|
| 频率特性 | 40Hz-5kHz：±1 %以下（精度偏差） |
|---|
| 最大额定对地电压 | AC 300V rms（绝缘电线） |
|---|
| 线圈直径 | 直径15 mm |
|---|
| 体积和重量 | 46mmW×135mmH×21mmD，230g，线长3m |
|---|
| 附件 | 使用说明书×1 |
|---|
※除了连接电能质量分析仪，还可作为电流传感器和HIOKI的钳式功率计和电压输入的记录仪一同使用。 适用于以下产品
| |
