型号

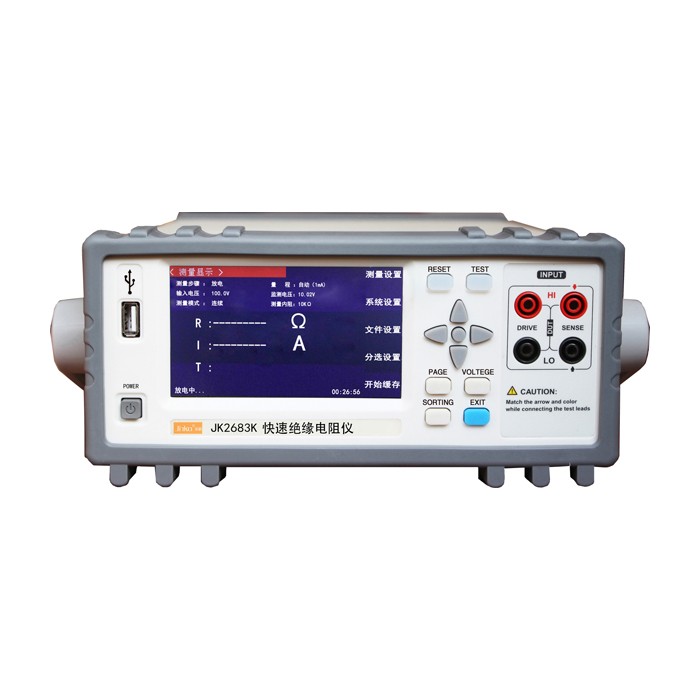

JK2683K

测试参数

绝缘电阻

测试范围

0Ω 到4000MΩ （5个量程）

基本准确度

±2% rdg. ±5 dgt. ±2 % rdg. ±5 dgt.

25 V ≦V < 100 V [0～20 MΩ],

100 V ≦V < 500 V [0～20 MΩ],

500 V ≦V ≦1000 V [0～200 MΩ]

测试电压

25～1000V DC 1.8mA

测试速度

50ms(快速)/500ms(慢速)

连接异常显示

高压端开路“ContHi”、低压端开路“ContLo”、输出端都开路“ContHL”

短路异常显示

“SHORT”

量程超限显示

量程下超“UNDER.F”，量程上超”OVER.F”

放电电流

10mA恒流放电

比较器

PASS/L.FAIL/U.FAIL

设置数据保存

可记录10组面板设置数据

触发器

IO触发、手动触发、总线触发

IO接口类型

可配置为PNP或NPN

接口

外部IO接口/模拟输出接口/LAN接口/Rs232接口

蜂鸣音、PASS/U.FAIL/L.FAIL 的LED 灯亮，UL_FAIL时U.FAIL/L.FAIL同时灯亮，EXT. I/O 输出、通过RS-232C获取判定结果

供电

电压：100V ～ 240V AC 频率：50Hz/60Hz

尺寸与重量

尺寸（宽*高*深）：235mm x 105mm x360mm 重量：3.5kg

附件

JK9921/JK9800/JK9600
