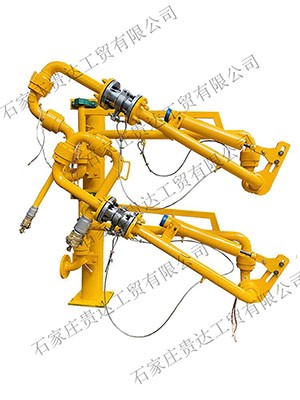

一、产品名称:鹤管

二、规格型号: GDAL2543

三、设计参数:

1、工作压力: 0.4MPa 设计压力: 1.6MPa;设计压力: 2.5MPa

2、工作温度: -18.4C~+33.1C 设计温度: -40C~+100C .

3、输送介质:化工流体

4、接管法兰标准: HG20594-97 液相: PN2.5 DN50 ;气相: PN2.5 DN50

5、接车形式:快装接头

四、产品主要材质:

管道法兰及管件: 304;球阀: 304;快装接头: 304 .

支撑系统: Q235-A;其它: Q235-A;

旋转接头:外圈30CrMo或45钢,锻件I1级,内圈304,法兰304,

主密封圈: PTFE+碳纤维+石墨,钢卡316L。

带特检院监检证书、探伤报告、型式试验报告
