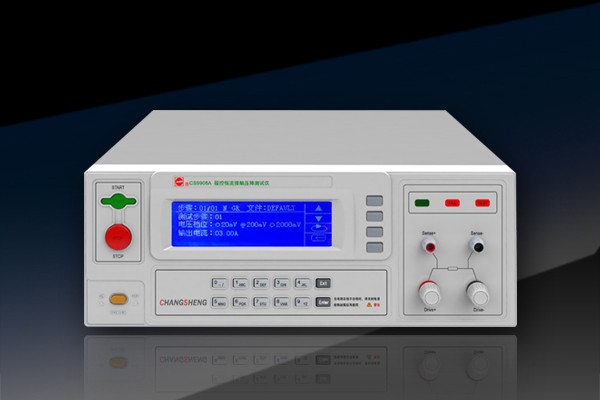

CS9906A硅堆正向/恒流接触压降测试仪
产品介绍
性能特点 | CS9906系列是本公司专为硅堆、二极管类器件而设计的测量正向导通电压、反向压降及光伏恒流接触压降测试的仪器。仪器采用高速MCU和大规模数字电路设计，其输出的大小完全由MCU控制，实现恒流输出，输出电流稳定率在1％以内，同时实现显示电流值和电压值，电流输出模式有连续和脉冲两种模式可选，能满足硅堆、二极管类器件正向导通电压测试的所有要求。 | | ◆具有安全防电墙功能，能自动检测输入电源是否正确
◆恒流输出，闭环自动调节稳定、可靠、精度高 ◆采用四端测量法，测试精度高 ◆采用240*64液晶显示，可方便直观读出电流值、电压值 ◆采用微电脑控制器控制输出显示，方便操作 ◆输出电流可在量程范围内任意设定 ◆具有对测试电压上、下限设置报警功能 ◆恒流输出 ，有连续、脉冲两种模式可选 ◆测试结果可同步保存，支持详细完整的统计操作 ◆具有键盘锁功能，防止操作者随意修改测试参数 ◆具有中、英文显示界面，可满足不同用户的不同需要 ◆可预先设置保存测试参数，可设置30个文件，每个文件可设置99个测试步 ◆标配PLC接口，可连机工控操作 |
技术参数 | 型号 | CS9906BG-40 | | 额定参数 | 输出电流 | 40.00A | | 输出功率(≤40ºC) | 200W | | 输入电压 | 20.00mV | | 电流
输出 | 设定范围 | 3.00A～40.00A | | 分辨率 | 0.01A | | 精度 | ±（2％设定值+2个字） | | 开路电压 | 5.0V±0.2V | | 电流
测量 | 测量范围 | 3.00A～40.00A | | 分辨率 | 0.01A | | 精度 | ±（2％读值+2个字） | | 电压
测量 | 测量范围 | 0.01mV～20.00mV | | 分辨率 | 0.01mV | | 精度 | ±（2％读值+2个字） | | 定
时 器 | 范围 | 0.1～999.9s | | 分辨率 | 0.1s | | 精度 | ±（0.1%+0.05s） | | 时间设定 | 测试时间 | 0.4s～999.9s 0=连续测试 | | 间隔时间 | 0.0s～999.9s 0=间隔时间关 | | 电压设定 | 电压上限 | 0.01mV～20.00mV，0=不做判断 | | 电压下限 | 0.01mV～20.00mV，0=不做判断 | | PLC
接口 | 输出触点 | 24Vdc或24Vac 100mA | | 输入 | 空接时电压小于12Vdc | | 工作环境 | 温度 | 0ºC～40ºC | | 湿度 | ≤80℅RH | | 交流电源 | 电压 | 110V±10℅或220V±10℅ | | 频率 | 47Hz～53Hz | | 功率 | ≥250W | | 外形尺寸 | 高 | 146mm | | 深 | 497mm | | 宽 | 355mm |
| |
