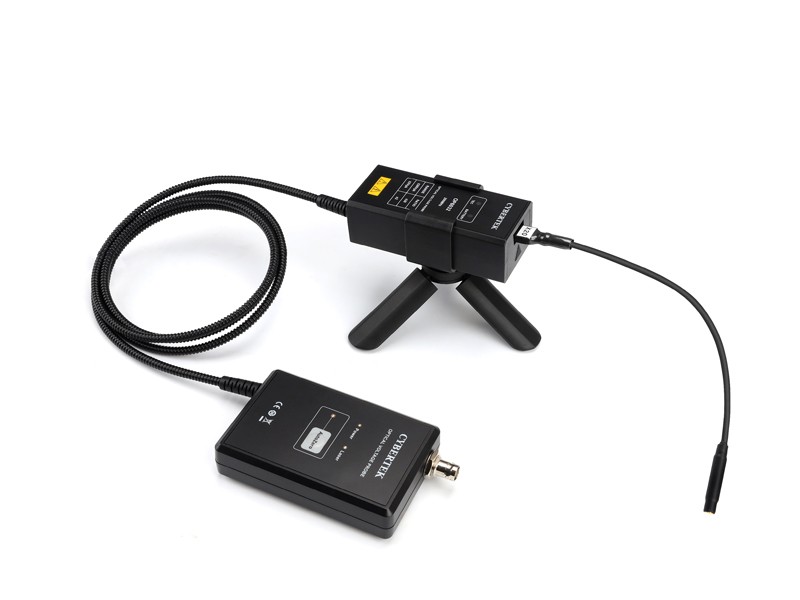

OP6031 (2500V/100MHz)光隔离电压探头
产品介绍
1.概述 OP6031/OP6032是超高共模抑制比的光纤隔离电压探头。传统的差分探头的共模抑制比在高频段下降很快，导致准确测量高共模干扰电压下的小电压信号波形（比如测量半桥电路的上管的驱动电压）极其困难。OP6031/OP6032釆用了高性能的激光器光纤信号传输系统，从而在整个工作带宽内具有超高的共模抑制比，可以帮助我们的客户用很低的成本完成这类挑战性的测量。 电气规格 型号 | OP6031 | 带宽(-3dB) | 100MHz | 上升时间 | ≤3.5ns | 精度 | ≤±2%（0～40℃） | 量程选择(衰减比) | 20X(标配) | 2X(选件) | 500X(选件) | 2000X(选件) | 最大差分测量电压 (DC + Peak AC) | ±30V | ±3V | ±500V | ±2500V | 隔离电压(DC + Peak AC) | ±60kV | 输入阻抗 | 2X | 1MΩ//16pF | 20X | 1MΩ//6pF | 500X | 10MΩ//3pF | 2000X | 10MΩ//3pF | 延时时间 | 主机 | 18ns | BNC(1m) | 5ns | CMRR典型值(使用2X插头端 子和SSMB插座) | 100Hz | 140dB | 100Hz-1MHz | 120dB | 1MHz-10MHz | 85dB | 10MHz-200MHz | 60dB | 噪声(Vrms) | 2X | 3.5mV | 20X | 35mV | 500X | 875mV | 2000X | 3500mV | 前端充电电池 | 容量 | 两块7.4V/950mA | 工作时间 | 5h | 低电压报警点 | 7V | 后端供电 | USB 5V/1A | 自动调零 | 有 | 终端负载要求 | ≥100kΩ |
| |
