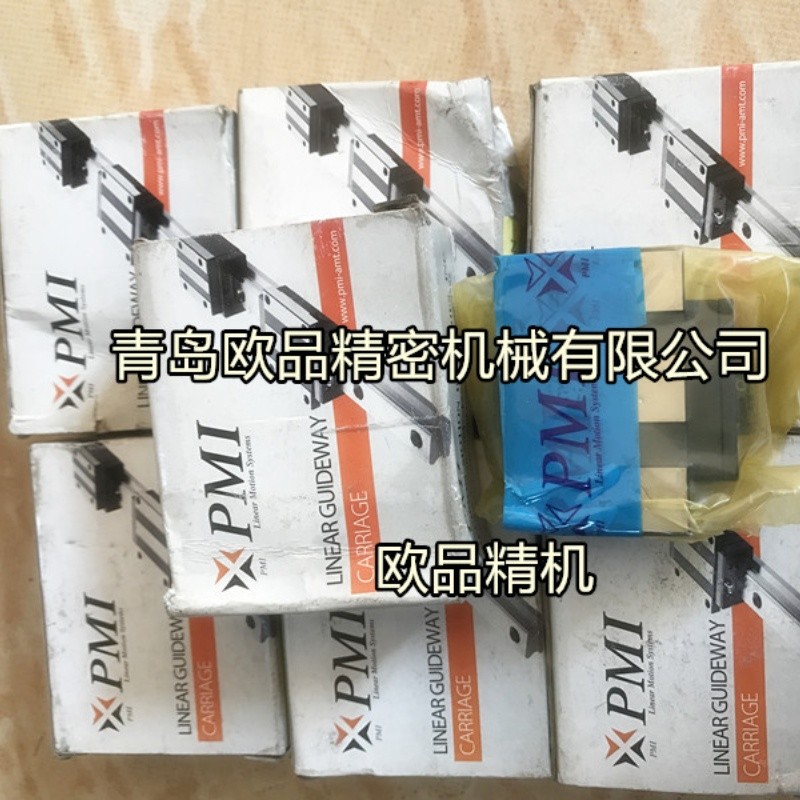

PMI导轨滑块MSA20SSSFC
MSA 系列：高组装四方重负荷直线导轨，4 列钢珠 45° 接触，四向等载荷，可互换，自动化、机床常用
| 代码 | 含义 |
|---|
| MSA | 银泰高组装重负荷系列 |
| 20 | 导轨规格 20mm |
| S | 标准短型四方滑块（MSA20S，标准长度） |
| SS | 双面防尘密封（上下两端防尘盖） |
| FC | 轻预压（预压 0.05~0.08C；适合振动小、载荷稳定场景） |
完整订货常后缀加精度 N（普通级，很多订单简写省略 N），完整型号 MSA20SSSFCNpmigw.cn
MSA20S 尺寸（mm）
滑块高度 H：30
滑块宽度 W：44
滑块长度 L：72.9
安装孔：4×M6 螺纹孔
导轨宽：20
导轨安装孔距：60
基本动额定负荷 C：19.2 kN
基本静额定负荷 C₀：23.3 kN
产品特性 & 适用场景
四方向等承载，具备自动调心，可吸收少量安装误差
SS 双面防尘，适合普通车间环境；粉尘大可选 KK 防尘 + 钢带
FC 轻预压：运行顺滑、阻力小；若刚性需求高，替换 F0 中预压 / F1 重预压
应用：雕刻机、小型加工中心、机械手、自动化移栽设备
MSA：系列名，重负荷四方形，高组装型。
20：滑轨宽度，20mm。
SS：密封垫片种类，SS 为双唇防尘片。
FC：预压等级，FC 属于轻预压。
N：精度等级，N 为普通级（也有 H、P、SP、UP 等更高等级）
银泰滑块MSA15SSSFCN 上银滑块HGH15CAZAC
银泰滑块MSA20SSSFCN 上银滑块HGH20CAZAC
安装提示
安装面需要铣削或研磨平整，按规定的扭力锁紧导轨螺栓。
滑块装在导轨上之前，先用干净的布擦掉防锈油，再涂上润滑油脂。
如果是两根以上导轨接续使用，接头位置要错开，避免精度受影响
