AS-Interface印刷电路板模块AC2730
查看大图
型号:
AC2730
品牌:
IFM
产地:
德国
索取资料及报价
产品名称

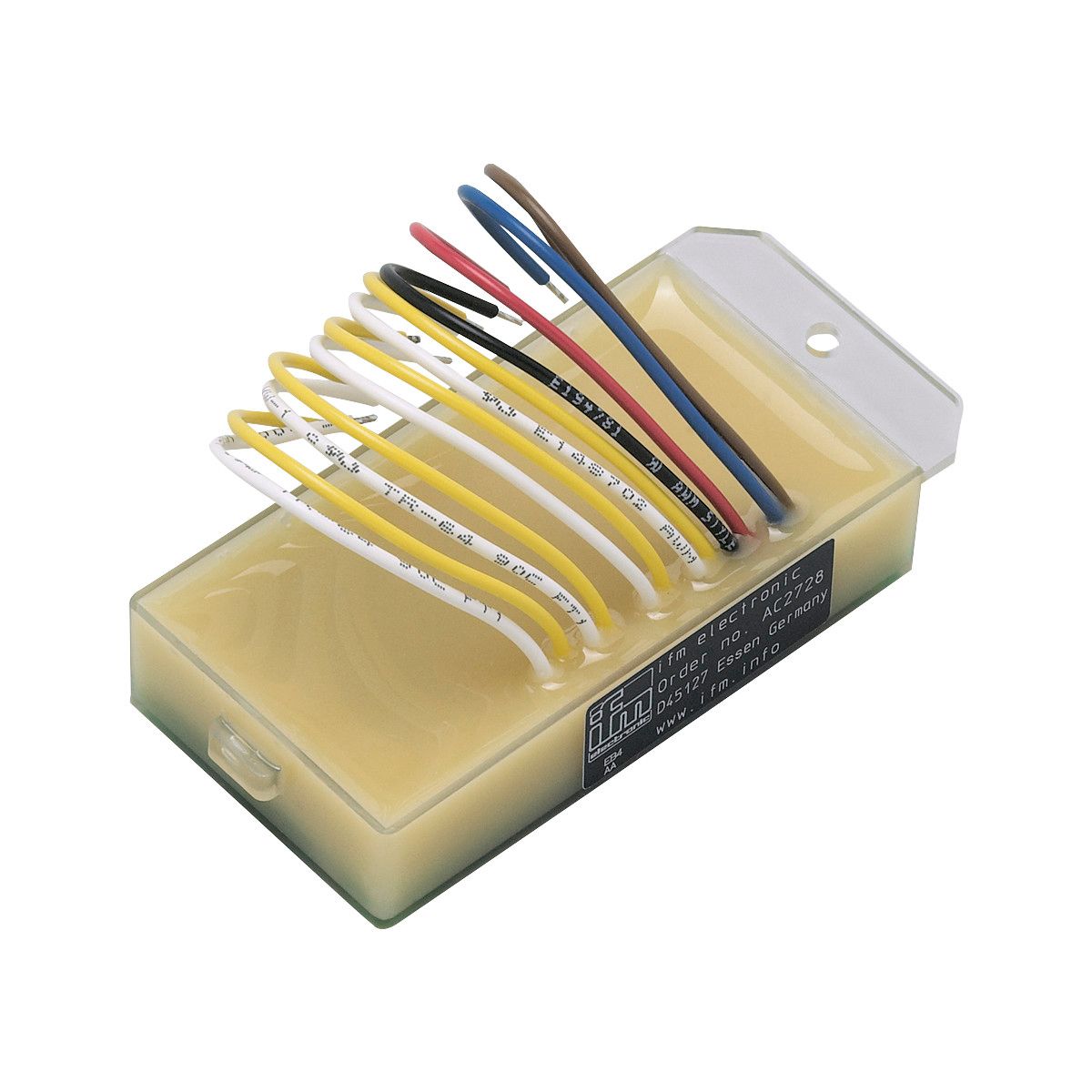

AS-Interface印刷电路板模块Valvehead module 4DI 3DO T
产品介绍
适合安装在小型外壳、控制柜中和操作面板上
通过绞合线简单快速布线
特别节省空间的设计
用于将机械开关集成到 AS-i 网络
完全密封，因而适合用于阀头
技术参数：
应用
应用
用于板面安装的外壳
电气数据
工作电压 [V]
26.5...31.6 DC
电流损耗 [mA]
< 200
当前负载总数最大值 [A]
0.18; (AS-i提供的所有输入和输出的总电流: 180 mA)
Watchdog集成看门狗电路
有
总的输入/输出
输入和输出总数
数字输入数: 4; 数字输出数量: 3
输入
数字输入数
4
数字输入输入电路
PNP
输入传感器电源
AS-i
电源 [V]
20...30; (DC)
数字输入保护短路
有
输出
电气设计
PNP
数字输出数量
3
电压范围DC [V]
18...30; (DC)
每个输出最大电流负载 [mA]
100; (请注意用于所有输入及输出的电流负载 )
短路保护
有
执行器电源输出
AS-i
工作条件
环境温度 [°C]
-25...70
外壳防护等级
IP 20
认证/测试
EMC电磁兼容
EN 50295
AS-i分类
AS-i版本
2.1
扩展寻址模式
有
AS-i Profil
S-7.A.F
AS-i I/O配置 [hex]
7
AS-i ID代码 [hex]
A.F
数据位
数据位
D0
D1
D2
D3
输入
I-1
I-2
I-3
I-4
输出
O-1
O-2
O-3
-
机械技术数据
重量 [g]
80
外壳
全密封的塑料外壳
尺寸 [mm]
16 x 88 x 41
注释
注释
AS-i模块是用于AS-i从站的印刷电路板，通过AS-i供给。
如果AS-i电缆没有通信，那么watchdog集成看门狗电路功能转换输出off。
包装单位
1 件
电气连接
电缆: 0.2 m
产品认证
CE认证
√
