正弦波滤波器是在PWM变频器驱动下,其开关频率范围在2-8kHz之间仍提供正弦波输出电压。在变频器驱动应用中,这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dv/dt来减少电磁干扰。改善电机的性能和寿命,延长变频器输出距离,最长可达3KM。为保护电线电缆,使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下,比如风力发电机,逆变器将电力通过升压变压器还原到实用的配电系统,这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变是5%的话,那么满载时给电机输入的谐波电压畸变一般就是5%。

产品应用

将变频器输出的PWM波转换成正弦波

降低电机的涡流损耗以及电机噪声

减少输出电缆上和电机中的脉冲电流，延长电机寿命

"可在变频器与电机间使用更长的电缆联线

减小对外的辐射,在一定场合可以使用非屏蔽电缆,降低了对现场布线的要求*有效防止高dv/dt、过电压、电机过热和涡流损耗造成的电机提前损坏技术参数技术规格 ：

.工作电压:220VAC-690VAC

.工作电流:15A-1500A

.工作频率:50/60Hz.

.载波频率:2K-8K

.绝缘等级:classF,H

.压降:8%-12%

.电压谐波畸变失真THD≤5%

.空载电流≤8%

.使用环境:-10…+45℃℃,额定值不会降低。最高可达+55℃,在45℃以上,每升高1℃℃,额定电流降低2%

.防护等级:IP00-IP22

.最大电流:1.5x额定电流，持续60S

.噪音:<65dB

.温升:<75K

.抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10S无飞狐击穿(工厂测试)绝缘电阻:1000VDC绝缘阻值多100MQ

.海拔高度不超过2000米

.运行环境温度-25℃～+45℃,相对湿度不超过90%

.周国无有害气体,无易燃易爆物品

.周国环境应有良好的通风条件,如装在柜内,应加装通风设备

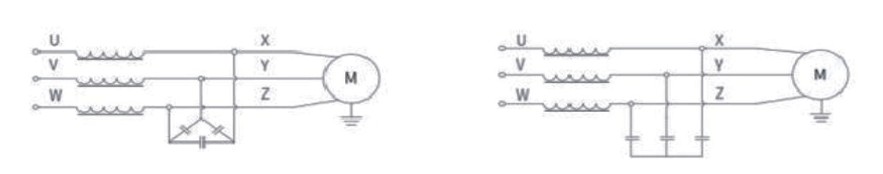

原理图

产品选型

电抗器型号	ISFR-0010-6M80-0.4SW

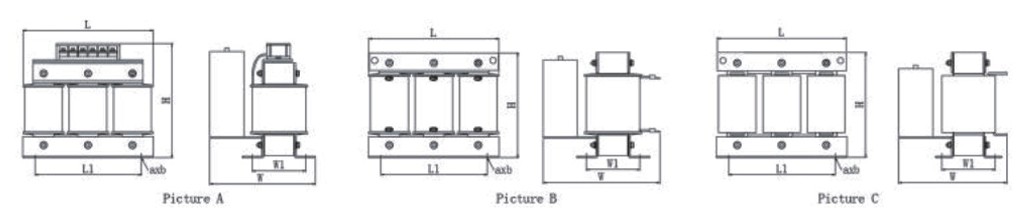

图号	A
通配功率(Kw)	3.7
额定电流(A)	10
额定电感(mH)	6.8
L	190
W	230
H	210
L1	120/64
W1	78
a*b	8.5*20
绝缘等级	F、H
重量(kg)	11
