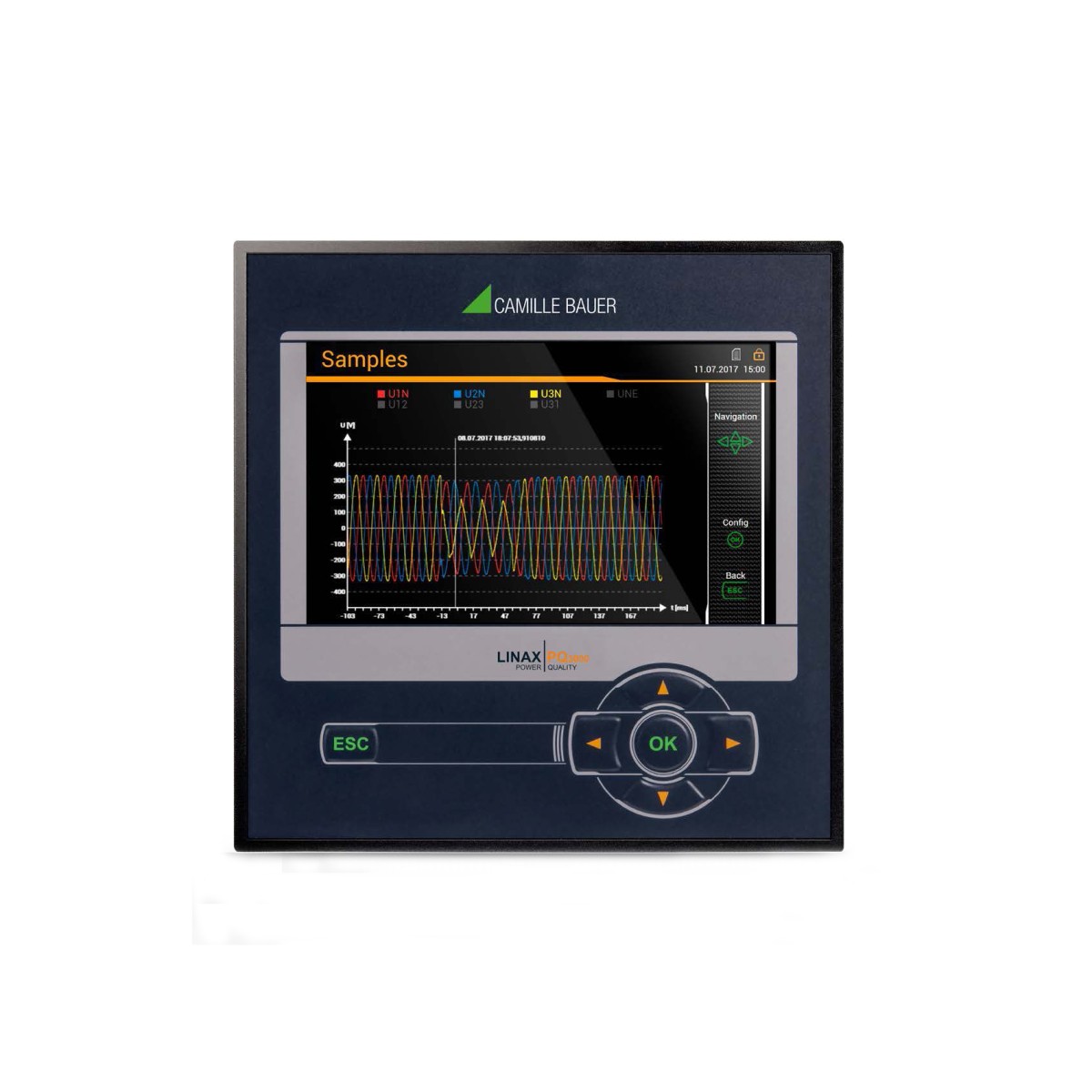

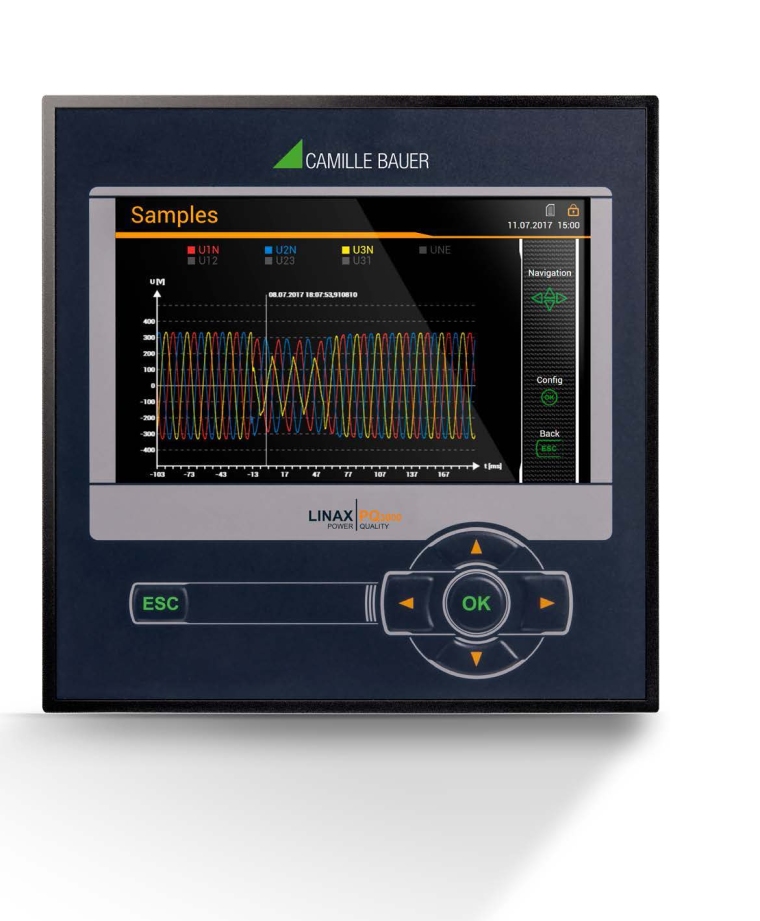

产品性能特点：

清晰

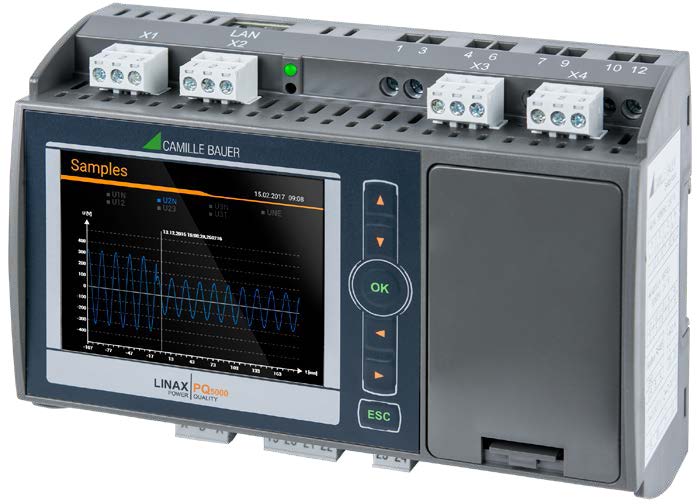

■ 高分辨率,彩色TFT显示器用于高清晰显示测量数据

■ 始终可见的状态信息(告警,密码保护,数据记录,时间/日期等)

■清晰的设计

直观

■ 特定语言的纯文本菜单导航

■ 用于快速数据接入测量值信息的局部排列

■ 用于维护和试运行的服务区域

多功能

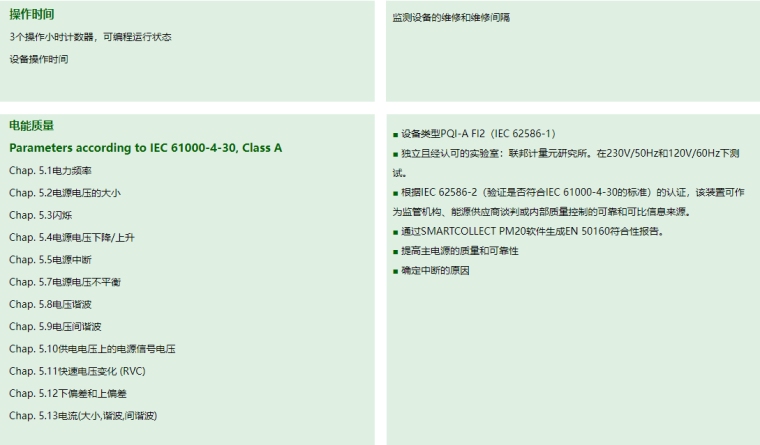

■ 电能质量监控符合标准 IEC 61000-4-30 Ed. 3

■ 能量消耗获取:仪表和负荷曲线

■ 设备状态监测

灵活

■ 适用于没有硬件差异的所有网络配置

■ 可自由选择的测量变量值和测量值

■ 可自由定义的报警条件带有集体报警和记录

可扩展

■ 可组合设备设计(功能性,接口,I/Os,辅助能源)

■ 可直接集成到SMARTCOLLECT软件

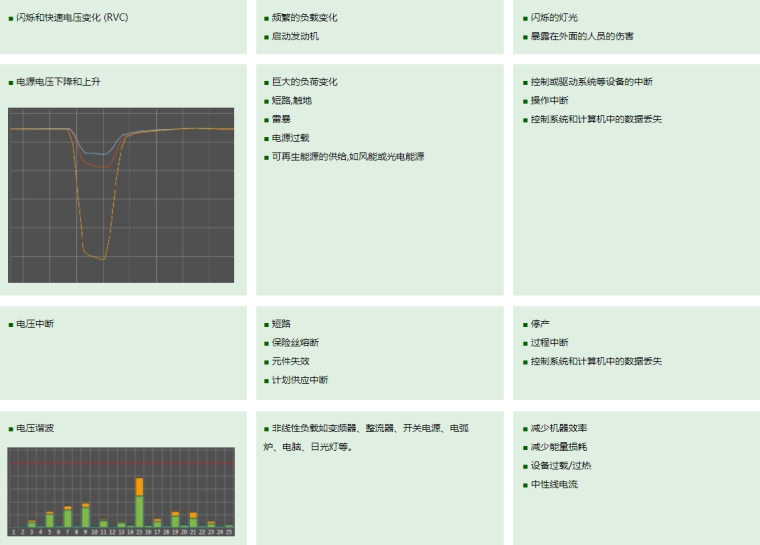

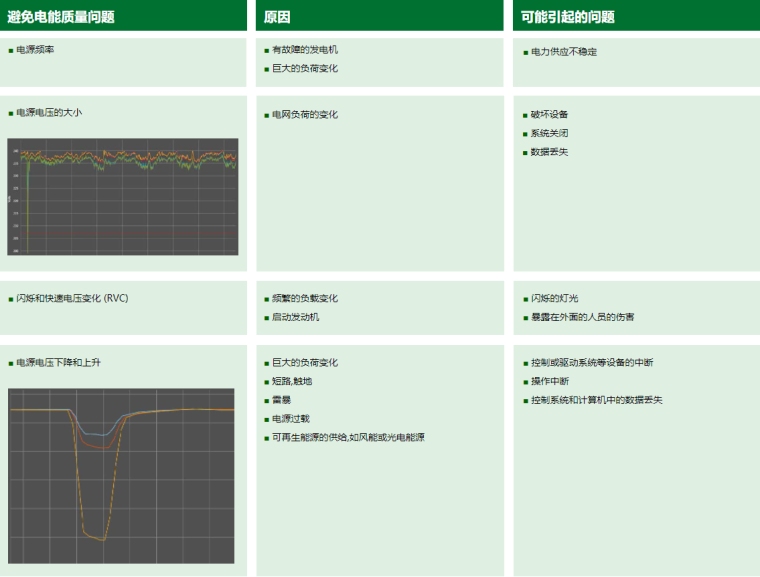

避免电力质量问题——通过持续监控

能源供应中断可能导致生产或设备中断。通常人们在经济损失巨大的时候才会做出反应。然而，如果这些迹象在持续的监测中得到确认，那么许多此类事件都是可以避免的。

任何形式的电力质量监测都提供了一个统计评估，允许与标准(例如,EN50160)或供应合同的比较，以及电网中事件的记录(例如,电源电压降)。

LINAX PQ3000 根据IEEE 1159.3标准,将已获得的电能质量数据存储在标准化的电能质量数据交换格式(PQDIF)中。

许多用于分析电力质量数据的评估程序支持这种数据格式，例如，Camile Bauer Metrawatt的SMARTCOLLECT PM20或Electrotek Concepts的PQView。

存储原理提供一个PQDIF文件包含每天的分析统计数据。电压或电流事件也储存在每个事件单独的文件中，这样时间数据就可以随时获取。

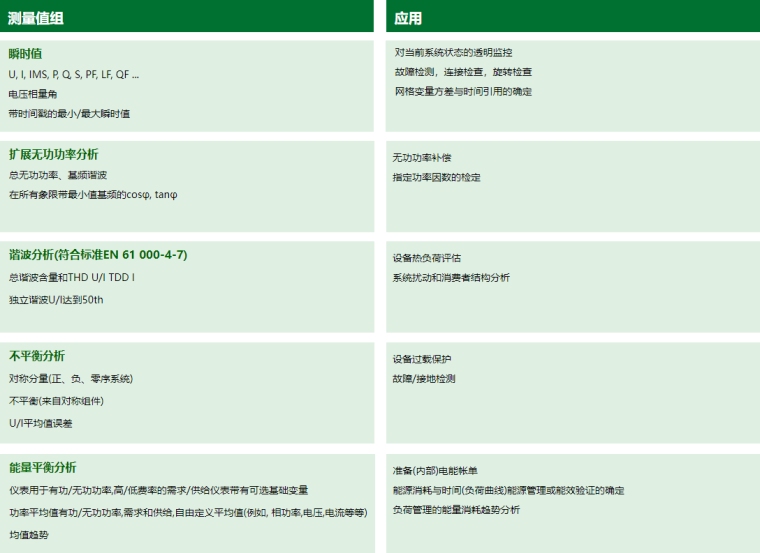

测量值

数据记录

除了自动记录电能质量统计数据外，高性能数据记录器还提供以下记录选项：

■ 定期数据

此功能允许记录测量变量的时间历程。平均测量或仪表内容作为基础，并定期保存。典型的应用是获取负荷曲线（间隔10s至1h）或根据仪表读数的差异确定能耗。对于这两个类别，可根据系统功率值提供预定义的课程，以及可自由选择基本数量的课程。为了进一步处理，周期性数据可以在可定义的时间范围内以Excel格式导出。

■ 活动

在这里，事件或警报的发生以带有时间信息的列表形式记录。用户可将自定义事件（如开/关极限状态或监控功能）分类为报警或事件，与所谓的操作员列表（如设备配置更改、重置操作、设备通电等系统事件）进行区分。

■ PQ事件

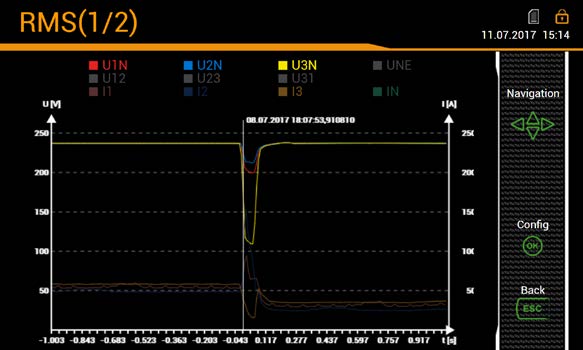

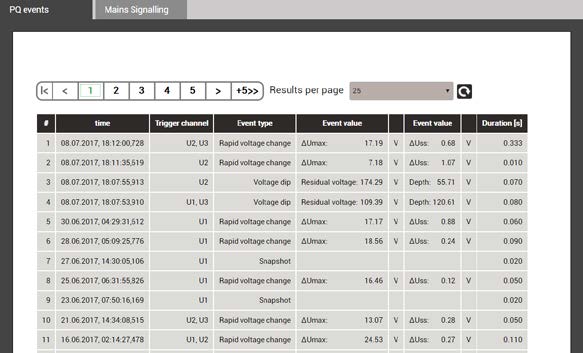

受监控的PQ事件的发生以列表形式提供，其中包含有关事件的最重要信息。可以直接选择每个条目切换到图形事件表示。这里提供了扰动过程中的均方根半周值和波形的过程，分为所有电压、所有电流和混合显示。

事件列表、PQ事件记录、平均值课程（加载配置文件）和仪表读数可直接显示在设备上或通过设备网页显示。

可以通过SMARTCOLLECT PM20软件进一步分析PQ事件。

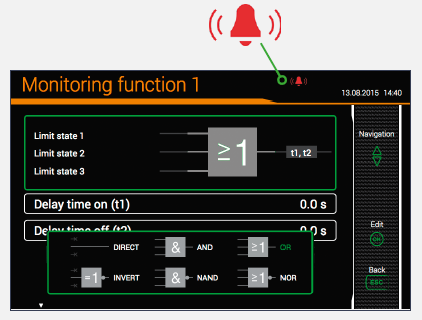

监控和告警

操作和评估

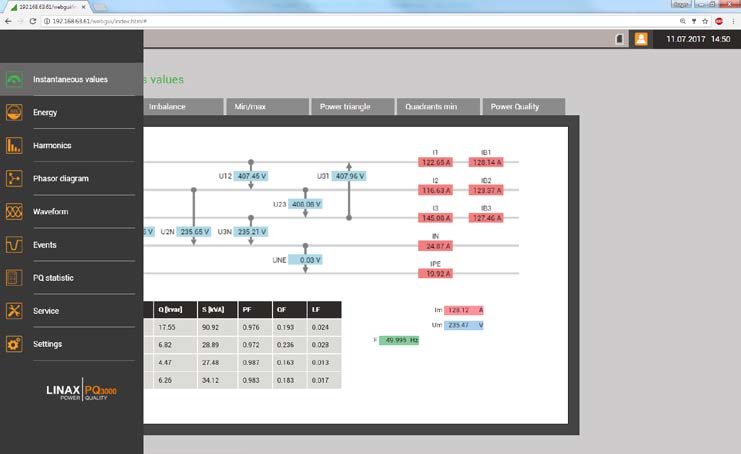

	操作 设备本身的本地操作和通过web接口的访问结构是相同的。用户可以访问可用的测量数据、参数化仪器或通过特定语言的主题结构菜单导航使用服务功能。右上角的状态栏统一显示报警监控、密码保护系统、数据记录、UPS的状态以及时间和日期。 除了PQ统计的细节之外，所有数据都可以通过设备的本地GUI和WEB界面获得。

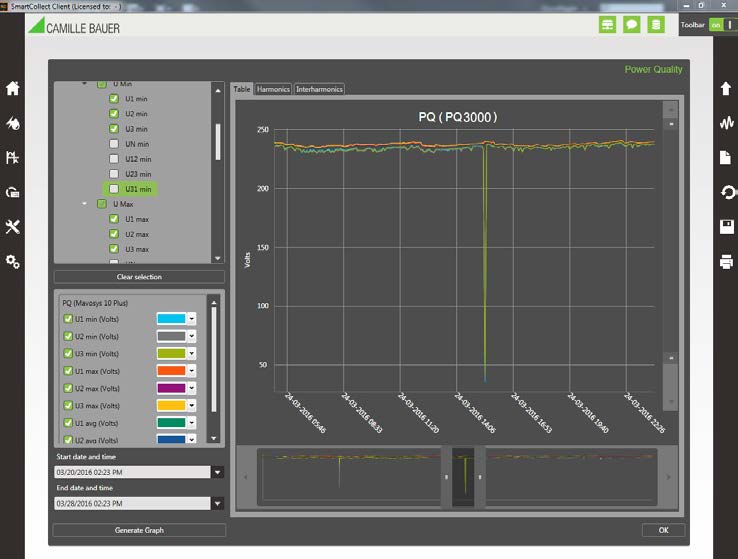

分析 使用SMARTCOLLECT PM20软件，设备中生成的PQDIF文件可以自动或手动导入，存储在数据库中并进行分析。使用该软件可以对所有统计电能质量数据进行评估，并对电能质量事件进行详细分析。 PM20还提供了从设备中定期检索状态或能耗数据并将其存储在数据库中的可能性。
