一．简介

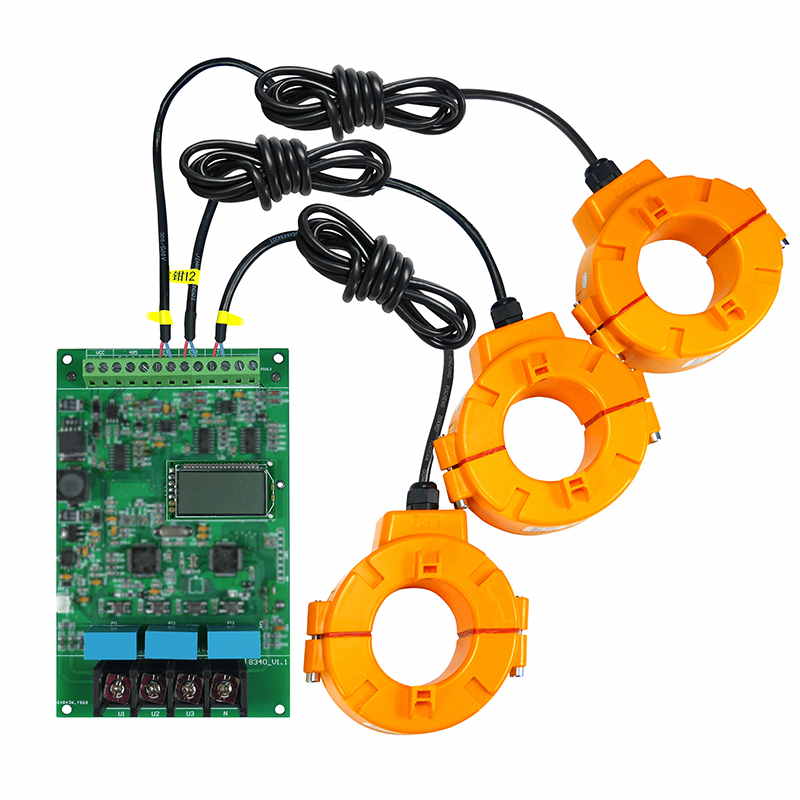

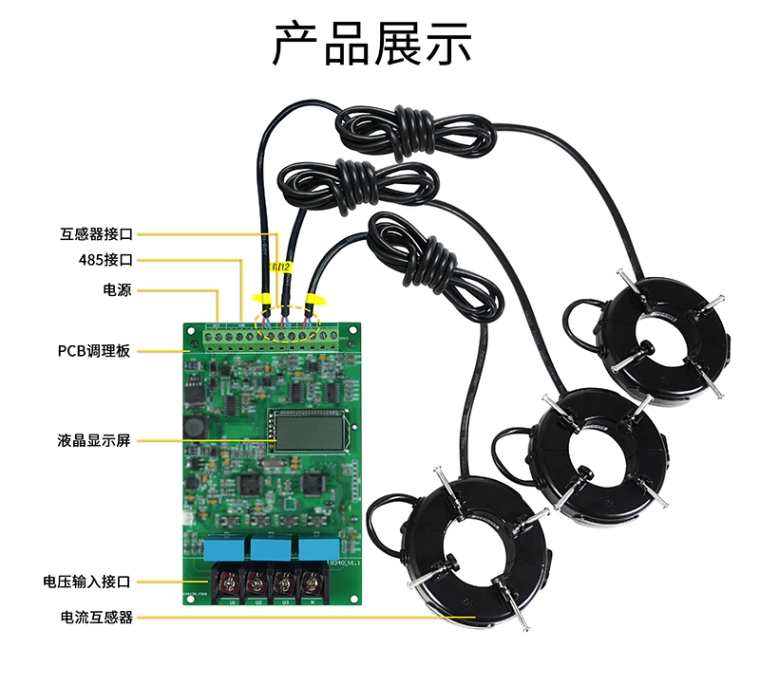

是为现场在线实时监测、记录多路交流电流、交流电压而精心设计制造。测试仪由采集器、开口式互感器等组成。采集器可接入6路电流互感器、3路电压。采集器有RS485接口，提供MODBUS通信协议，便于用户二次开发。互感器有圆形、扁口、防水型等多种款式可供用户选择，开口式结构CT现场安装时无需停电无需断开电缆线，安装方便安荃。可广泛应用在电气装置的交流电流、接地环流、交流电压的在线监测，为用电检查人员提供安荃、准确、便捷的电力测试仪器。
二．技术规格
功 能 | 电流在线测量，电压在线测量 |
电 源 | DC 6V～24V |
测试方式 | 电流：CT互感器，真有效值 |
调理板尺寸 | 宽高厚110mm×144mm×22mm |
调理板质量 | 约116g |
电流测量量程 | AC 0.00mA～20A/60A/300A/600A/1000A/6000A（选型） |
电流测量精度 | 0.5级/1.0级 |
电流测量路数 | 1～6路（可按用户要求订制） |
CT规格尺寸 | 按客户需求定制，柔性线圈4路以上需另外定制。 |
电压测量量程 | AC 0.0V～600V |
电压测量精度 | 0.5级 |
电压测量路数 | 1～3路（可按用户要求订制） |
通讯方式 | RS485 |
通讯协议 | Modbus协议 |
频率响应 | 50Hz、60Hz |
响应时间 | ≤5秒 |
功耗电流 | ≤50mA |
工作温湿度 | -20℃～50℃；80%rh以下 |
温湿度误差 | -10℃以下或40℃以上误差影响量为1% |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘电阻 | 100MΩ或更大,1000V |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |
