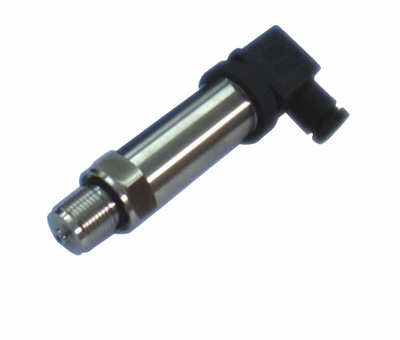

ZHT-202小巧型压力变送器

本产品采用进口传感器、传感器和放大电路高度集成、全体不锈钢封装成一体、电路零点和增益无须调整、抗干扰能力强，长期稳定可靠

◆ 主要特点

结构简单、体积小巧、容易安装

◆ 主要技术参数

测量范围：-100KPa～60MPa

介质温度：-20～100℃

环境温度：-20～80℃

精度等级：0.1、0.2、0.5级

输出信号：4～20mA(负载≦500Ω)

工作电压：24VDC

测量介质：对不锈钢相兼容的气体、液体

◆ 连接方法：

变送器的连接为：M20×1.5的外罗纹,可直接安装在需测量的管道上。

电器连接为：24VDC供电4～20mA输出的二线制。打开郝斯曼接头，1号脚

接24V电源正级 ,2号脚为输出端连接显示仪表正，仪表负和24V电源负连

接，接地脚和屏蔽网要可靠接地。(如带引线红线为正级，蓝或黑线为负级)

技术参数：

测量范围 -100Kpa～50Kpa～60Mpa(大可做到25Mpa，需定做)

精度等级 0.2%, 0.5% , 1%
